ComPacT NSXm H maksimalafbryder, 3-polet, 25 A, 70 kA, C11H3TM025L

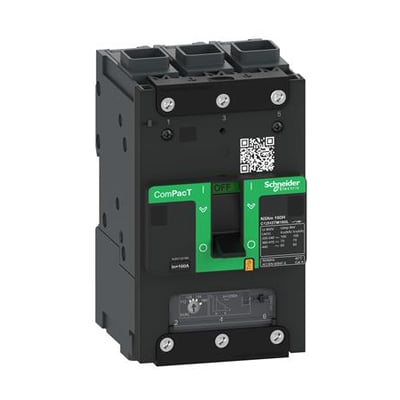

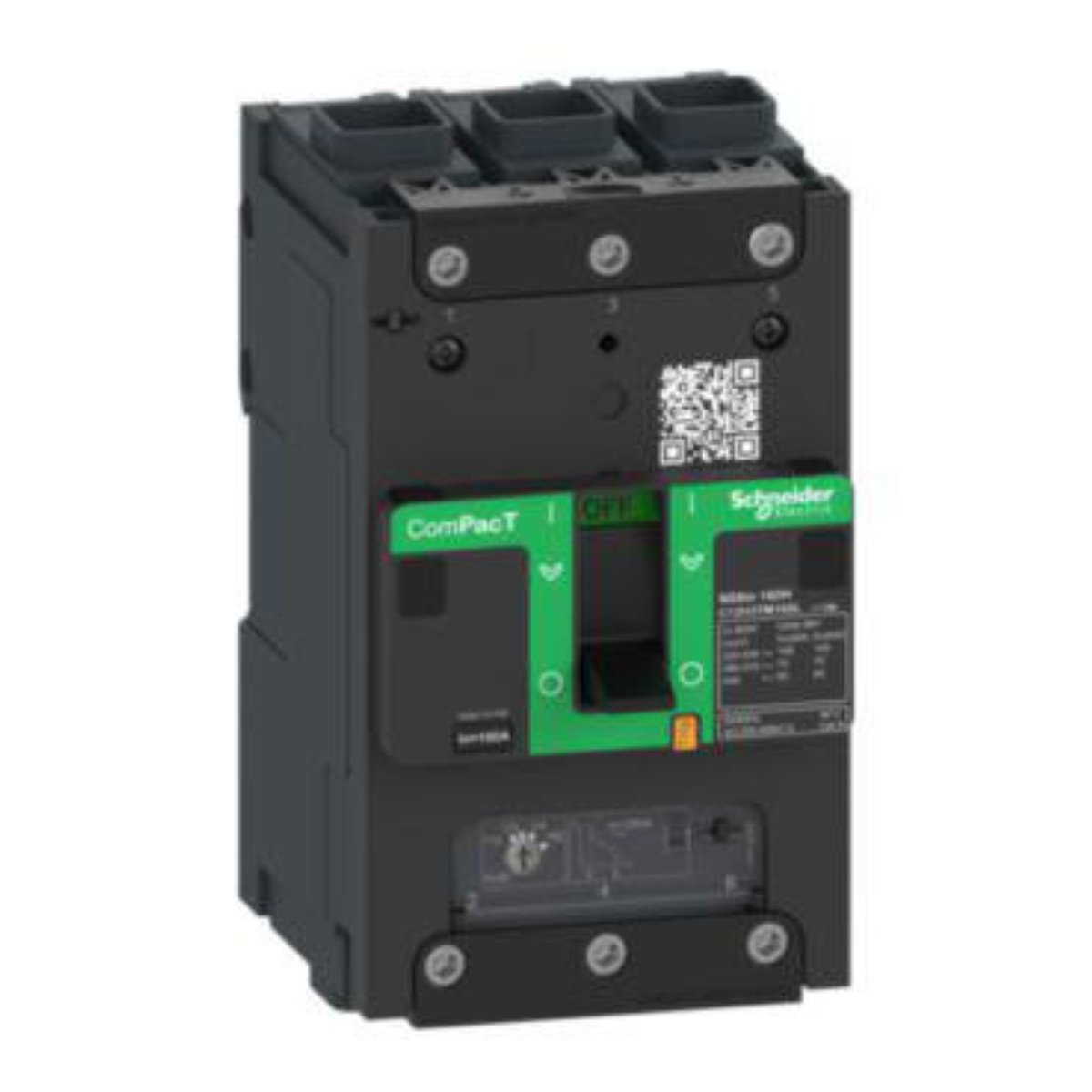

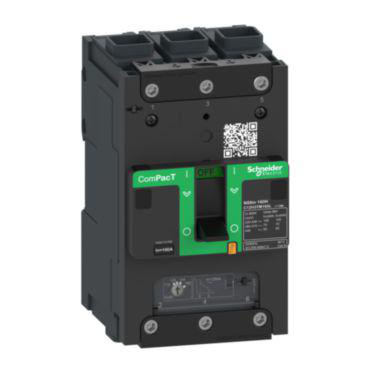

Schneider Electric ComPacT NSXm 3-polet maksimalafbryder på 25 A, set skråt forfra med synlig venstre side.Schneider Electric ComPacT NSXm 3-polet maksimalafbryder på 25 A, set næsten lige forfra med grønne betjeningsfelter.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSXm maksimalafbryder med termomagnetisk beskyttelse, 25 A mærkestrøm, IP40 og 70 kA kortslutningsbrydeevne. Læs mere…
  • Varenr.:
    3322746201
  • EAN nr.:
    3606481991775
  • Typenr.:
    C11H3TM025L
pr. stk. inkl. moms
4.057,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

ComPacT NSXm H er en 3-polet maksimalafbryder med indbygget termomagnetisk strømrelæenhed. Den er beregnet til standardapplikationer i lavspændingsinstallationer og har en mærkestrøm på 25 A. Alle tre poler er beskyttede.

Leverandørbeskrivelsen angiver en kortslutningsbrydeevne på 70 kA ved 415 VAC. Den tekniske specifikation angiver Icu på 70 kA ved 400 V AC, 50 Hz.

Funktioner og tilslutning

  • 3 poler med indbygget termomagnetisk beskyttelsesenhed.
  • Betjening med knebel og synlig udløserindikator.
  • Fastmonteret indbygningselement med skrueforbindelse til hovedstrømkredsen.
  • Tilslutning for hovedstrømkredsen er placeret foran.
  • Egnet til DIN-skinne- og bundplademontering.
  • Kapslingsklasse IP40.
  • Effekttab: 8,4 W.

Hjælpefunktioner og tilbehør

ComPacT NSXm-serien omfatter hjælpekontakter og udløserspoler med skrueløse terminaler. Disse typer kan ses udefra gennem et transparent frontdæksel. Det er ikke angivet, at hjælpekontakter eller udløserspoler medfølger denne afbryder.

Denne enhed har 0 NO-hjælpekontakter, 0 NC-hjælpekontakter og 0 hjælpekontakter med skiftefunktion. Den har ikke integreret motordrev, mulighed for motordrev, integreret jordfejlsbeskyttelse eller underspændingsudløser.

Mål og standarder

Målene er 81 mm bredde × 137 mm højde × 80 mm dybde. Enheden er angivet som værende i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

  • Serie: ComPacT NSXm
  • Type: C11H3TM025L
  • Mærkestrøm: 25 A
  • Kortslutningsbrydeevne Icu: 70 kA
  • Kapslingsklasse: IP40

Specifikationer

  • Varenummer:
    3322746201
  • EAN nummer:
    3606481991775
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11H3TM025L
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    8.4 W
  • Egnet for DIN-skinne montering:
    True
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    - A
  • Indstillingsområde for momentan kortslutningsudløser:
    - A
  • Indstillingsområde for overbelasningsudløser:
    - A
  • Integreret jordfejlsbeskyttelse:
    False
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    - V
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    False
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    70.0 kA
  • Nominel strøm IE:
    25.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    True
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
