ComPacT NSXm100H Vigi, maksimalafbryder, M41, 100 A, 3-polet, 70 kA

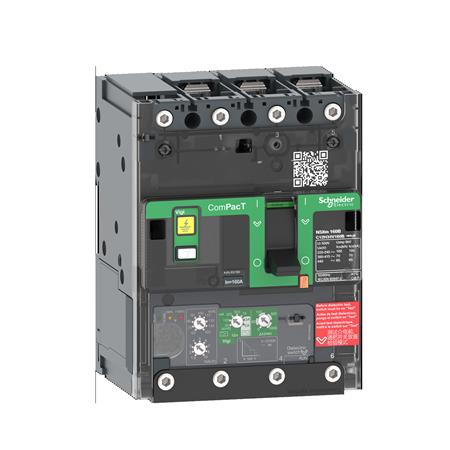

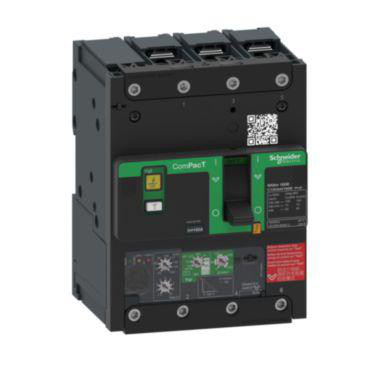

Schneider Electric ComPacT NSXm 100A, 3-polet maksimalafbryder med grøn frontdetalje, set skråt forfra.Schneider Electric ComPacT NSXm 100A, 3-polet maksimalafbryder med betjeningsknapper og mærkater, set næsten lige forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11 - onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Erhverv49,00 kr.Fredag d. 6/11 - onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 5/11 - tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Schneider Electric
Fastmonteret 3-polet maksimalafbryder med integreret fejlstrømsbeskyttelse, 100 A mærkestrøm, 70 kA Icu og IP40. Læs mere…
  • Varenr.:
    3322747336
  • EAN nr.:
    3606481993106
  • Typenr.:
    C11H34V100B
pr. stk. inkl. moms
13.331,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

ComPacT NSXm100H Vigi er en fastmonteret maksimalafbryder med tre poler og integreret fejlstrømsbeskyttelse (ELCB). Den har en mærkestrøm på 100 A og Micrologic 4.1-strømrelæ. Enheden er komplet med beskyttelsesenhed og har betjening med knebel.

Elektriske data

  • Mærkestrøm: 100 A
  • Kortslutningsbrydeevne Icu: 70 kA ved 400 V AC
  • Leverandørbeskrivelsen angiver desuden Icu på 70 kA rms ved 415 V AC, 50/60 Hz.
  • Driftsspænding: 440 V AC, 50/60 Hz
  • Effekttab: 14,4 W
  • Integreret jordfejlsbeskyttelse

Montering og tilslutning

Enheden er beregnet til indbygning og fast montering. Den kan monteres på DIN-skinne eller bundplade. Hovedstrømkredsens tilslutning er placeret foran og er angivet som skrueforbindelse. Produktbeskrivelsen nævner også Everlink-tilslutningsteknologi.

Funktioner og udførelse

  • 3P3D-udførelse
  • IP40-kapslingsklasse
  • Udløserindikator
  • Ingen integreret motordrift eller mulighed for motordrift
  • Ingen underspændingsudløser
  • Ingen hjælpekontakter med NO- eller skiftefunktion
  • Produktbeskrivelsen omtaler hjælpekontakter og udløserspoler med skrueløse terminaler, som kan ses udefra gennem et transparent frontdæksel.

Mål og standarder

Målene er 108 mm bred, 144 mm høj og 80 mm dyb. Enheden er angivet i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322747336
  • EAN nummer:
    3606481993106
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11H34V100B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    14.4 W
  • Egnet for DIN-skinne montering:
    True
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    - A
  • Indstillingsområde for momentan kortslutningsudløser:
    - A
  • Indstillingsområde for overbelasningsudløser:
    - A
  • Integreret jordfejlsbeskyttelse:
    True
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    - V
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    False
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    70.0 kA
  • Nominel strøm IE:
    100.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    True
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
