ComPacT NSXm100H Vigi maksimalafbryder, 70 kA, M41, 25 A, 3P, DIN-skinne

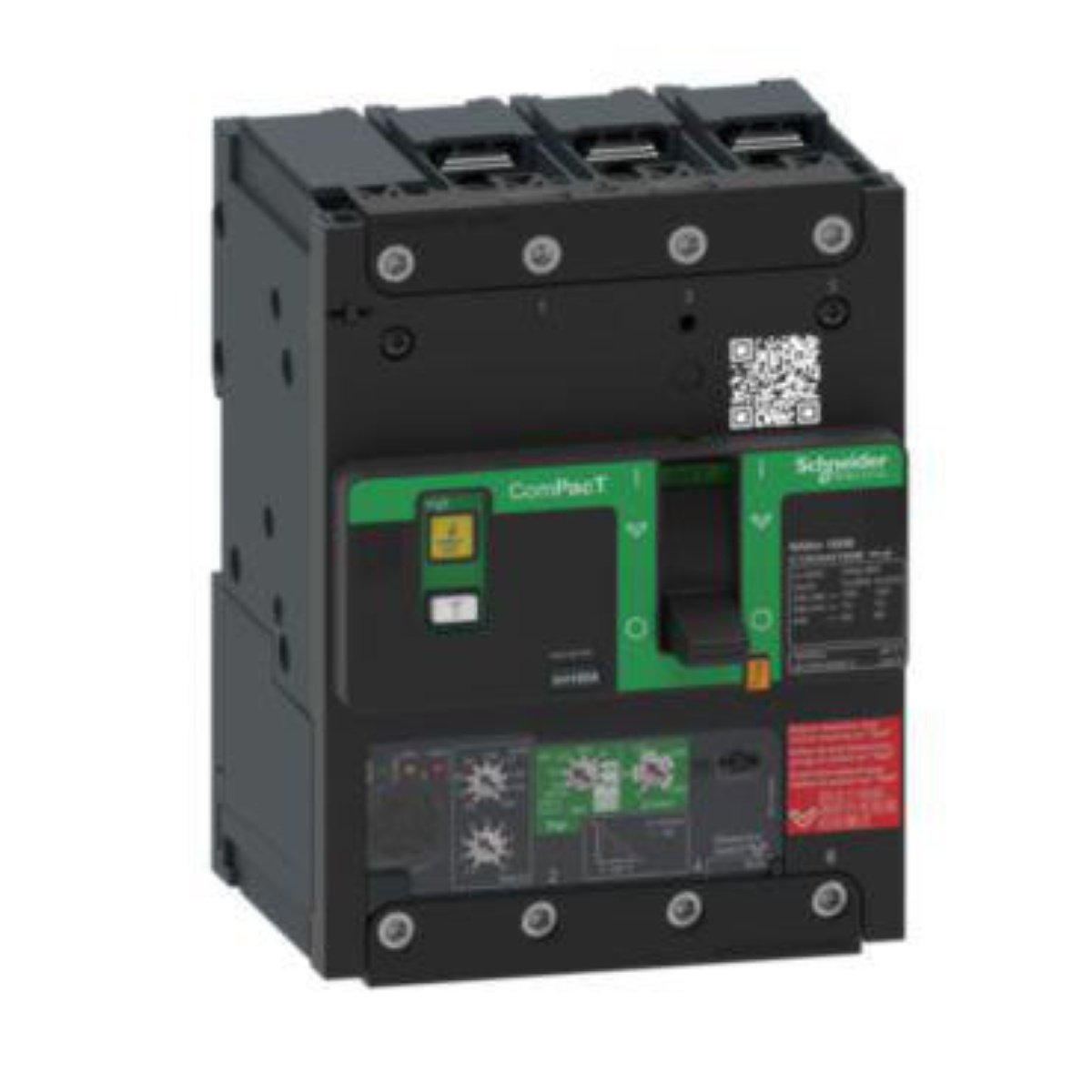

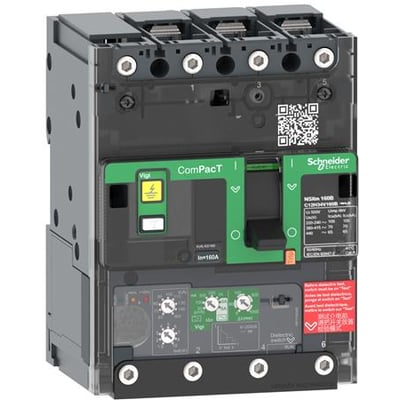

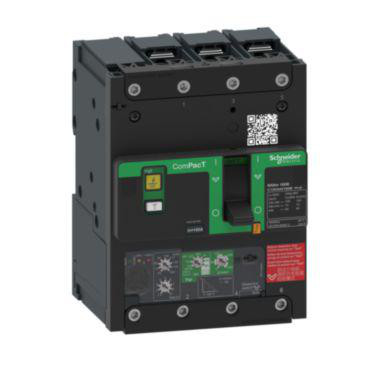

Schneider Electric ComPacT NSXm100H Vigi maksimalafbryder set skråt forfra med synlige tilslutninger og betjeningsknap.Hele Schneider Electric ComPacT NSXm100H Vigi maksimalafbryderen set forfra, med tre poler og betjeningspanel.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet fastmonteret ComPacT NSXm100H maksimalafbryder med 25 A mærkestrøm, 70 kA Icu, integreret jordfejlsbeskyttelse og IP40. Læs mere…
  • Varenr.:
    3322747310
  • EAN nr.:
    3606481993083
  • Typenr.:
    C11H34V025B
pr. stk. inkl. moms
14.635,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm100H er en fastmonteret maksimalafbryder med 3 poler, 25 A mærkestrøm og indbygget jordfejlsbeskyttelse (ELCB). Apparatet leveres komplet med beskyttelsesenhed og har betjening med knebel samt udløserindikator.

Elektriske specifikationer

  • Mærkespænding: 220–440 V. Driftsspænding: 440 V AC ved 50/60 Hz.
  • Nominel kortslutningsbrydeevne Icu: 70 kA rms ved 415 V AC, 50/60 Hz. Icu ved 400 V og 50 Hz er 70 kA.
  • Indstillingsområde for overbelastningsudløser: 10–25 A.
  • Indstillingsområde for momentan kortslutningsudløser: 375–375 A.
  • Indstillingsområde for korttidsforsinket kortslutningsudløser: 15–250 A.
  • Effekttab: 4,5 W. Kapslingsklasse: IP40.

Montering og tilslutning

Enheden er fastmonteret og egnet til DIN-skinne. Den understøtter også bundplademontering. Hovedstrømkredsen tilsluttes foran med skrueforbindelse.

Funktioner og tilbehør

Apparatet har Everlink-tilslutningsteknologi. Hjælpekontakter og udløsespoler fås i forskellige typer med skrueløse terminaler, og de kan ses udefra gennem det transparente frontdæksel. Denne enhed har ingen indbyggede NO-, NC- eller skiftekontakter. Den har hverken integreret motordrev eller motordrev som option, og der medfølger ikke underspændingsudløser.

Mål og øvrige oplysninger

  • Mål: 108 mm bred, 144 mm høj og 80 mm dyb.
  • Typebetegnelse: C11H34V025B.
  • Produktnummer: 3322747310.
  • EAN: 3606481993083.
  • Standarder og specifikationer: IEC 60947, CCC, EAC samt marinespecifikationer.

Specifikationer

  • Varenummer:
    3322747310
  • EAN nummer:
    3606481993083
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11H34V025B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    4.5 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    15 - 250 A
  • Indstillingsområde for momentan kortslutningsudløser:
    375 - 375 A
  • Indstillingsområde for overbelasningsudløser:
    10 - 25 A
  • Integreret jordfejlsbeskyttelse:
    Ja
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 440 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    25.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
