- Varenr.:3322746560
- EAN nr.:3606481992338
- Typenr.:C11H4TM100B
Måske interessant?
Beskrivelse

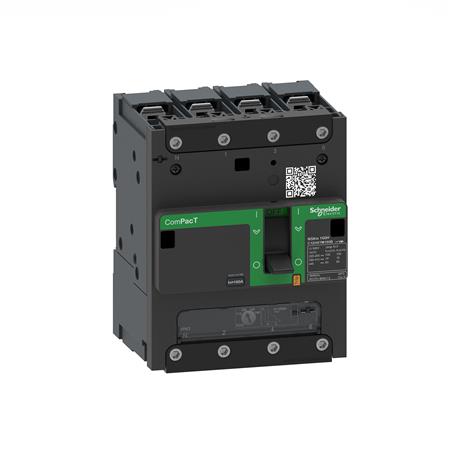

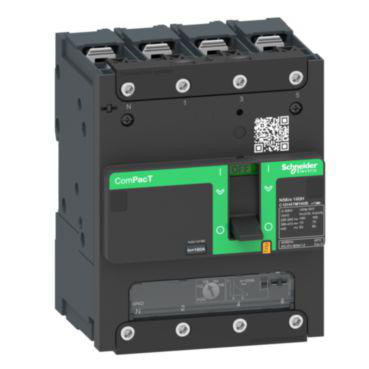

ComPacT NSXm maksimalafbryder
Denne 4-polede maksimalafbryder har 4 beskyttede poler og en indbygget termomagnetisk strømafbryderenhed (TMD). Den er beregnet til lavspændingsstandardapplikationer og har en mærkestrøm på 100 A. Den angivne kortslutningsbrydeevne er 70 kA ved 415 VAC; den nominelle kortslutningsstrøm Icu er 70 kA ved 400 V, 50 Hz.
ComPacT NSXm understøtter Everlink-teknologi og kan monteres på DIN-skinne eller bundplade. Tilslutningen til hovedstrømkredsen sker foran med skrueforbindelse. Betjeningselementet er en knebel, og enheden er fastmonteret som indbygningselement.
Funktioner og specifikationer
- Mærkestrøm: 100 A
- Mærkespænding: 220–440 V
- Overbelastningsudløserens indstillingsområde: 70–100 A
- Momentan kortslutningsudløser: 1250–1250 A
- Effekttab: 30 W
- Kapslingsklasse: IP40
- Udløserindikator: Ja
- Komplet apparat med beskyttelsesenhed: Ja
- Egnet til DIN-skinne: Ja; DIN-skinne som valgfrit tilbehør: Nej
- Hjælpekontakter på denne version: 0 NO, 0 NC og 0 med skiftefunktion
- Integreret motordrev: Nej; motordrev som tilvalg: Nej
- Underspændingsudløser: Nej
- Integreret jordfejlsbeskyttelse: Nej
Produktbeskrivelsen angiver hjælpekontakter og udløserspoler med skrueløse terminaler, som kan ses udefra gennem et transparent frontdæksel. Denne version er angivet med 0 hjælpekontakter.
Mål, standarder og identifikation
- Mål: 108 mm bred, 137 mm høj og 80 mm dyb
- Standarder og specifikationer: IEC 60947, CCC, EAC samt marine specifikationer
- Typenummer: C11H4TM100B
- Varenummer: 3322746560
- EAN: 3606481992338
Specifikationer
-
Varenummer:3322746560
-
EAN nummer:3606481992338Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:C11H4TM100BNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
DIN-skinne montage valgfri:Nej
-
Effekttab:30.0 W
-
Egnet for DIN-skinne montering:Ja
-
Enhedskontruktion:Indbygningelement, fastmonteret
-
Indstillingsområde for momentan kortslutningsudløser:1250 - 1250 A
-
Indstillingsområde for overbelasningsudløser:70 - 100 A
-
Integreret jordfejlsbeskyttelse:Nej
-
Integreret motordrev:Nej
-
Kapslingsklasse IP:IP40
-
Komplet apparat med beskyttelsesenhed:Ja
-
Mærkespænding:220 - 440 V
-
Med underspændingsudløser:Nej
-
Motordrev som option:Nej
-
Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:70.0 kA
-
Nominel strøm IE:100.0 A
-
Placering af tilslutning for hovedstrømkredsen:Foran
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Knebel
-
Udløserindikator findes:Ja
-
Serie:ComPacT NSXm
-
Producent/forhandler:Schneider Electric
