ComPacT NSXm H maksimalafbryder, 4P4D, 125 A, 70 kA, TM125D, DIN-skinne

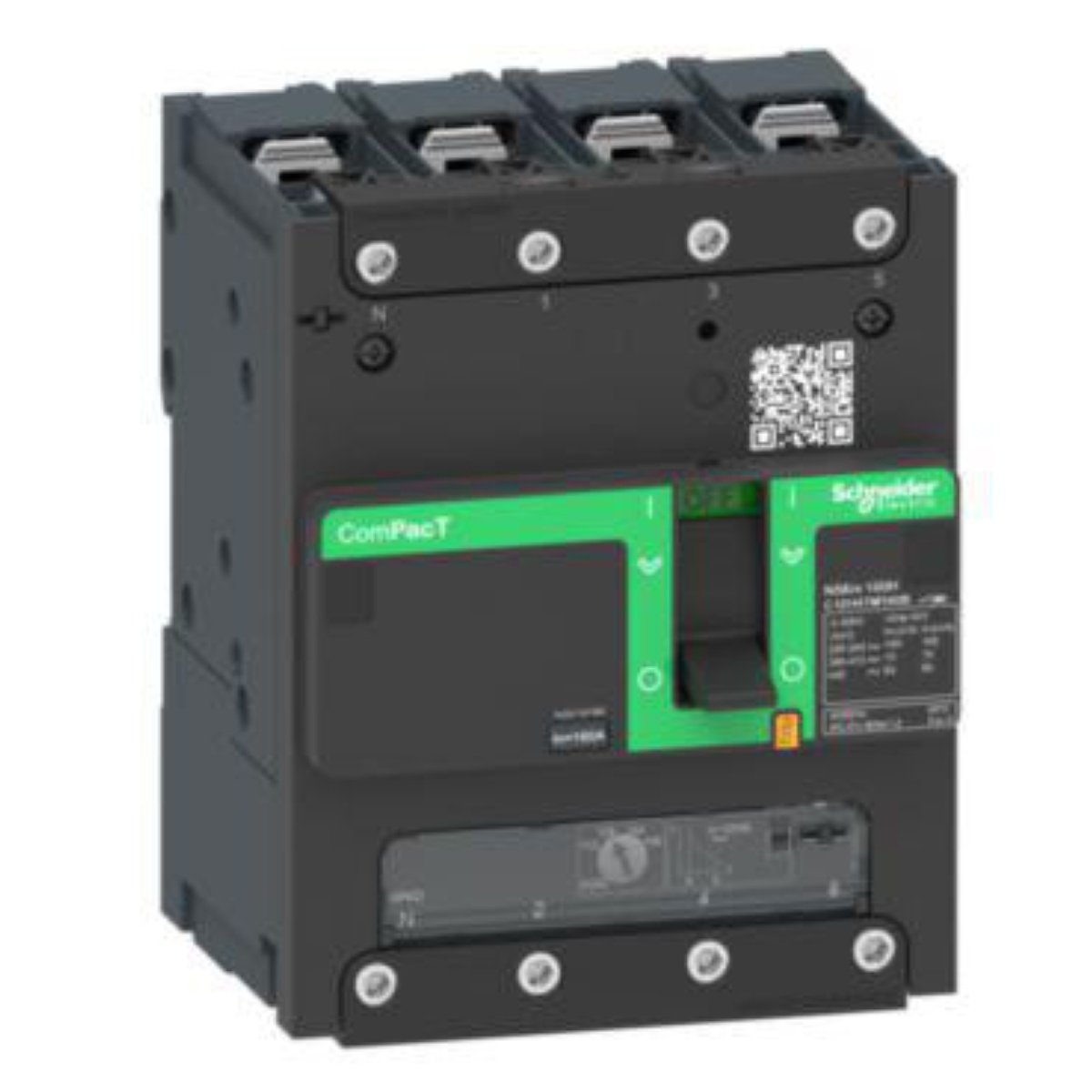

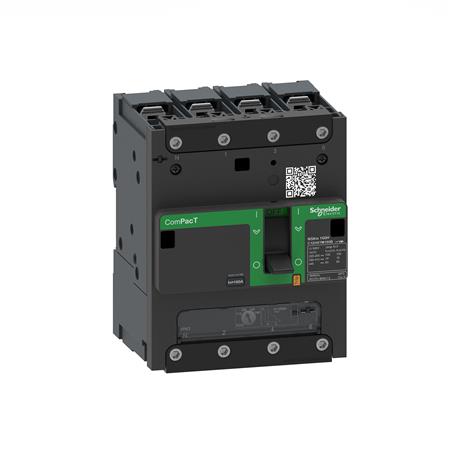

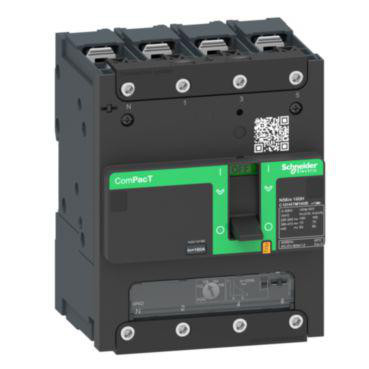

Schneider Electric ComPacT NSXm H maksimalafbryder med fire poler, 125 A og 70 kA, set skråt forfra.Schneider Electric ComPacT NSXm H maksimalafbryder med fire poler og 125 A, set mere lige forfra med grøn betjening.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSXm H maksimalafbryder med 125 A mærkestrøm, termomagnetisk udløser, 70 kA kortslutningsbrydeevne og mulighed for DIN-skinne montering. Læs mere…
  • Varenr.:
    3322746573
  • EAN nr.:
    3606481992345
  • Typenr.:
    C12H4TM125B
pr. stk. inkl. moms
7.048,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm maksimalafbryder

ComPacT NSXm H er en 4-polet maksimalafbryder med 4 beskyttede poler og indbygget termomagnetisk udløser. Den er beregnet til standardapplikationer i lavspændingsinstallationer og har en mærkestrøm på 125 A. Produktbeskrivelsen angiver 70 kA ved 415 VAC, mens den nominelle kortslutningsstrøm Icu er angivet til 70 kA ved 400 V, 50 Hz.

Funktioner og tilslutning

  • Typebetegnelse: TM125D. Typenummer: C12H4TM125B.
  • Indstillingsområde for overbelastningsudløser: 87,5–125 A.
  • Indstillingsområde for momentan kortslutningsudløser: 1250–1250 A.
  • Mærkespænding: 220–440 V. Effekttab: 37,2 W.
  • Hovedstrømkredsens tilslutning er placeret foran og udføres med skrueforbindelse.
  • Betjenes med knebel. Udløserindikator er inkluderet.
  • Kapslingsklasse: IP40.
  • Ingen integreret jordfejlsbeskyttelse, underspændingsudløser eller motordrev. Motordrev er heller ikke angivet som tilvalg.
  • Ingen hjælpekontakter er angivet: 0 NO-kontakter, 0 NC-kontakter og 0 hjælpekontakter med skiftefunktion.

Montering og mål

Enheden er fastmonteret og egnet til DIN-skinne montering. DIN-skinne montage er ikke angivet som valgfri. Produktbeskrivelsen nævner også bundplademontering. Målene er 108 mm bred, 137 mm høj og 80 mm dyb.

Tilbehør og standarder

ComPacT NSXm-serien beskrives med Everlink-teknologi og med mulighed for hjælpekontakter og udløsespoler med skrueløse terminaler. Disse komponenter er synlige udefra gennem et transparent frontdæksel. Enheden er angivet som i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322746573
  • EAN nummer:
    3606481992345
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C12H4TM125B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    37.2 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1250 - 1250 A
  • Indstillingsområde for overbelasningsudløser:
    87.5 - 125 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 440 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    125.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
