ComPacT NSXm maksimalafbryder, 70 kA, 16 A, 4-polet, 4P4D, til DIN-skinne

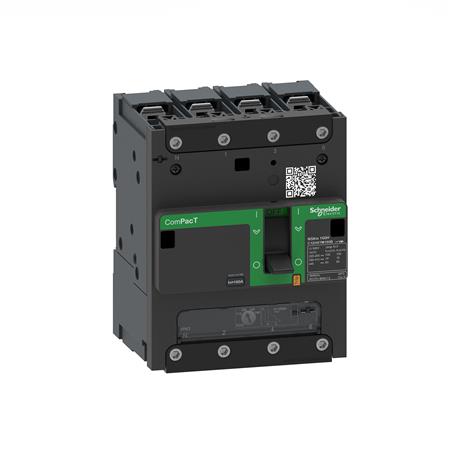

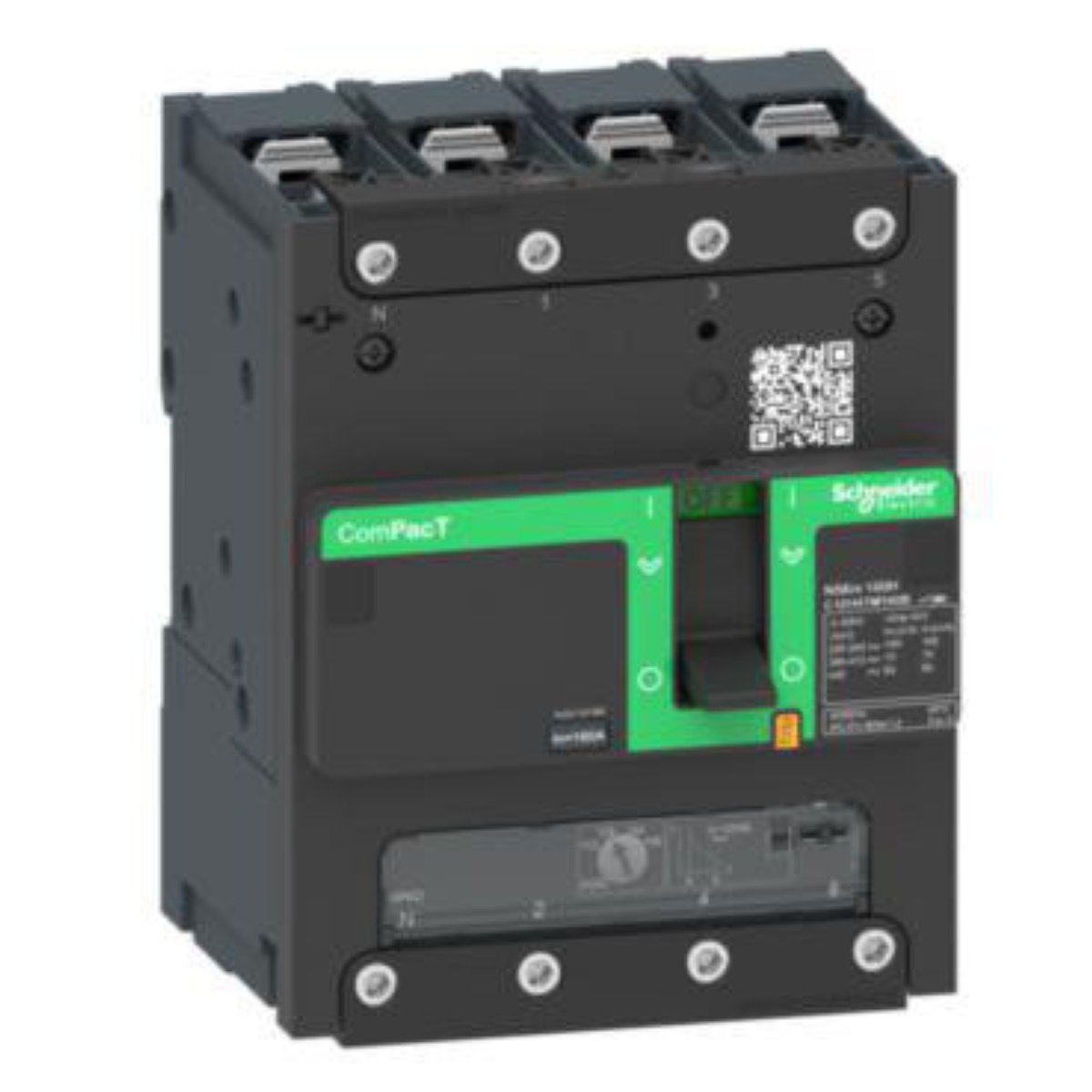

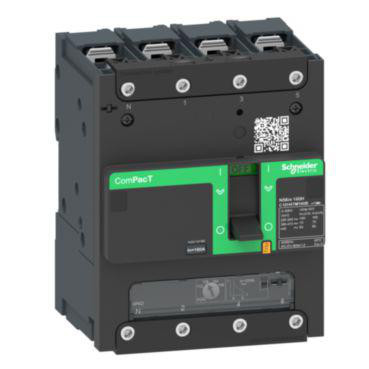

Schneider Electric ComPacT NSXm maksimalafbryder, 16 A og 4-polet, set skråt forfra med siden synlig.Schneider Electric ComPacT NSXm maksimalafbryder, 16 A og 4-polet, set næsten lige forfra med betjeningsknappen synlig.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSXm maksimalafbryder med 16 A mærkestrøm, termomagnetisk udløser, 70 kA kortslutningsbrydeevne og kapslingsklasse IP40. Læs mere…
  • Varenr.:
    3322746492
  • EAN nr.:
    3606481992260
  • Typenr.:
    C11H4TM016B
pr. stk. inkl. moms
5.055,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm er en 4-polet maksimalafbryder med fire beskyttede poler og indbygget termomagnetisk strømrelæenhed. Den har en mærkestrøm på 16 A og er beregnet til lavspændingsstandardapplikationer. Afbryderen er egnet til DIN-skinne- og bundplademontering.

Tekniske specifikationer

  • Type: C11H4TM016B
  • Mærkestrøm: 16 A
  • Mærkespænding: 220–690 V
  • Kortslutningsbrydeevne Icu: 70 kA ved 400 V, 50 Hz; leverandørbeskrivelsen angiver også 70 kA ved 415 VAC
  • Indstillingsområde for overbelastningsudløser: 11,2–16 A
  • Indstillingsområde for momentan kortslutningsudløser: 500–500 A
  • Kapslingsklasse: IP40
  • Effekttab: 9,2 W
  • Mål: 108 mm bred, 137 mm høj og 80 mm dyb

Funktioner og tilslutning

Afbryderen betjenes med knebel. Hovedstrømkredsen tilsluttes foran med skrueforbindelse. Produktbeskrivelsen nævner EverLink-teknologi samt DIN-skinne- og bundplademontering. Der findes typer af hjælpekontakter og udløsespoler med skrueløse terminaler, som er synlige gennem et transparent frontdæksel.

  • Udløserindikator: Ja
  • Komplet apparat med beskyttelsesenhed: Ja
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Underspændingsudløser: Nej
  • Integreret motordrev: Nej; motordrev kan ikke tilvælges
  • Integreret jordfejlsbeskyttelse: Nej

Standarder og identifikation

Enheden er angivet som værende i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

  • Produktnummer: 3322746492
  • EAN: 3606481992260

Specifikationer

  • Varenummer:
    3322746492
  • EAN nummer:
    3606481992260
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11H4TM016B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    9.2 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    500 - 500 A
  • Indstillingsområde for overbelasningsudløser:
    11.2 - 16 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 690 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    16.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
