Maksimalafbryder ComPacT NSXm H, 70 kA ved 415 VAC, TM160D, 4P4D, 160 A

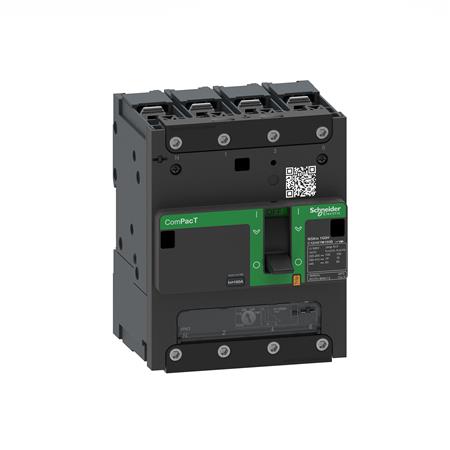

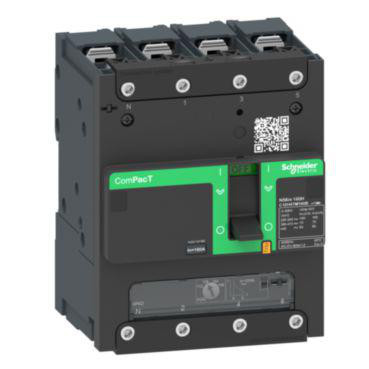

Schneider Electric ComPacT NSXm H maksimalafbryder, 160 A og firepolet, set skråt forfra med grønne frontdetaljer.Schneider Electric ComPacT NSXm H maksimalafbryder, 160 A og firepolet, set forfra med de fire tilslutninger øverst synlige.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSXm maksimalafbryder med 160 A mærkestrøm, termomagnetisk beskyttelsesenhed, IP40 og egnethed til DIN-skinne. Læs mere…
  • Varenr.:
    3322746586
  • EAN nr.:
    3606481992352
  • Typenr.:
    C12H4TM160B
pr. stk. inkl. moms
9.037,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm maksimalafbryder

Denne 4-polede maksimalafbryder i ComPacT NSXm-serien har 160 A mærkestrøm og en indbygget termomagnetisk beskyttelsesenhed. Den er egnet til DIN-skinne- og bundplademontering og er beregnet til LV-standardapplikationer.

  • Typebetegnelse: C12H4TM160B
  • Modelbetegnelse: TM160D, 4P4D
  • Mærkespænding: 220–440 V
  • Kortslutningsbrydeevne Icu: 70 kA ved 400 V, 50 Hz; leverandørbeskrivelsen angiver også 70 kA ved 415 VAC
  • Indstillingsområde for overbelastningsudløser: 112–160 A
  • Indstillingsværdi for momentan kortslutningsudløser: 1250–1250 A
  • Kapslingsklasse: IP40
  • Mål: 108 mm bred, 137 mm høj og 80 mm dyb

Tilslutning og betjening

Hovedstrømkredsens tilslutning er placeret foran og udføres med skrueforbindelse. Afbryderen har et knebelbetjeningselement og er fastmonteret. Den er egnet til DIN-skinne, mens DIN-skinne-montage ikke er angivet som valgfri.

  • Effekttab: 54,8 W
  • Udløserindikator: Ja
  • Integreret motordrev: Nej
  • Motordrev som tilvalg: Nej
  • Underspændingsudløser: Nej
  • Integreret jordfejlsbeskyttelse: Nej
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Komplet apparat med beskyttelsesenhed: Ja

Serieegenskaber og standarder

ComPacT NSXm-serien omfatter Everlink-teknologi samt hjælpekontakter og udløsespoler med skrueløse terminaler. Disse komponenter er synlige udefra gennem et transparent frontdæksel. Produktbeskrivelsen angiver overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322746586
  • EAN nummer:
    3606481992352
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C12H4TM160B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    54.8 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    1250 - 1250 A
  • Indstillingsområde for overbelasningsudløser:
    112 - 160 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 440 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    160.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
