ComPacT NSXm maksimalafbryder H, 70 kA, 63 A, 4-polet, 4-beskyttet, TMD, DIN-skinne

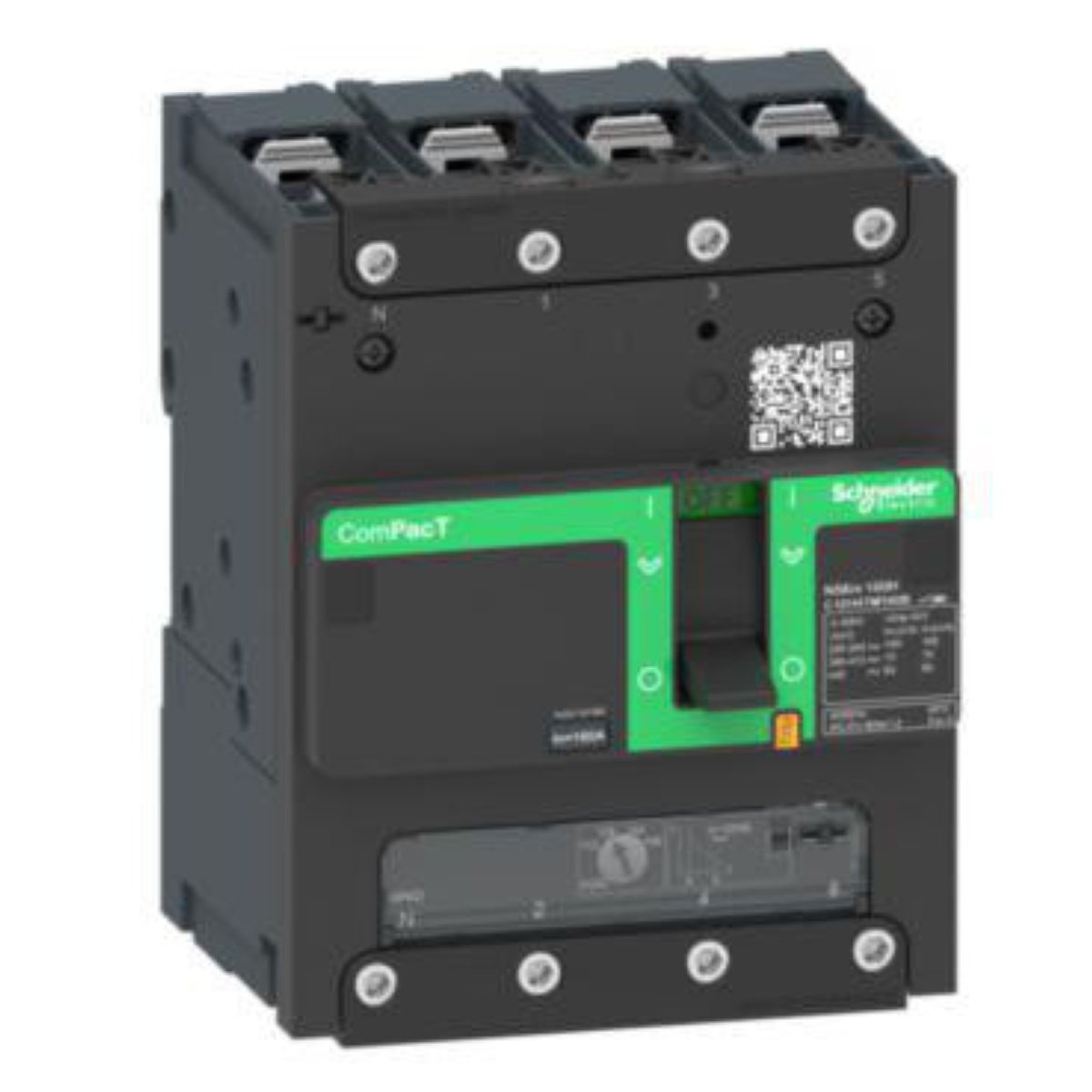

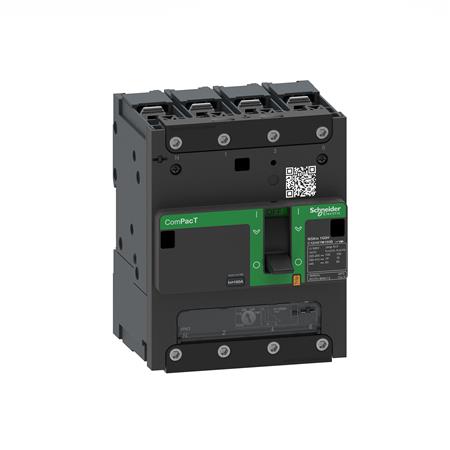

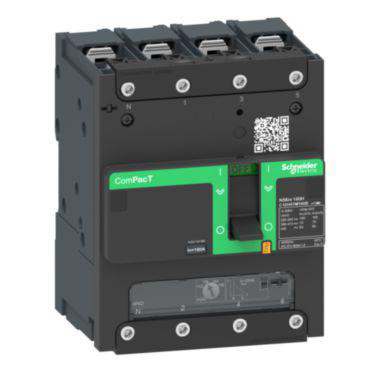

Schneider Electric ComPacT NSXm maksimalafbryder, 4-polet, 63 A og 70 kA, set skråt forfra.Schneider Electric ComPacT NSXm maksimalafbryder, 4-polet, 63 A og 70 kA, set lige forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
4-polet ComPacT NSXm maksimalafbryder med 63 A mærkestrøm, 70 kA kortslutningsstrøm, TMD-udløser og egnethed til DIN-skinne. Læs mere…
  • Varenr.:
    3322746544
  • EAN nr.:
    3606481992314
  • Typenr.:
    C11H4TM063B
pr. stk. inkl. moms
5.055,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm H er en fastmonteret, 4-polet maksimalafbryder med fire beskyttede poler og en indbygget termomagnetisk TMD-strømrelæenhed. Den har en mærkestrøm på 63 A og er beregnet til lavspændingsstandardapplikationer.

Produktbeskrivelsen angiver en kortslutningsstrøm på 70 kA ved 415 V AC. Attributterne angiver en nominel kortslutningsstrøm Icu på 70 kA ved 400 V, 50 Hz. Mærkespændingen er 220–690 V.

Funktioner og montering

Afbrænderen betjenes med knebel og er egnet til DIN-skinne- eller bundplademontering. Hovedstrømkredsen tilsluttes med skrueforbindelse foran. ComPacT NSXm-serien beskrives desuden med Everlink-teknologi og typer af hjælpekontakter og udløserspoler med skrueløse terminaler. Disse komponenter er synlige udefra gennem et transparent frontdæksel.

  • Indstillingsområde for overbelastningsudløser: 44,1–63 A
  • Indstillingsområde for momentan kortslutningsudløser: 800–800 A
  • Kapslingsklasse: IP40
  • Effekttab: 22,8 W
  • Udløserindikator: Ja
  • Komplet apparat med beskyttelsesenhed: Ja
  • Antal hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Underspændingsudløser: Nej
  • Integreret jordfejlsbeskyttelse: Nej
  • Integreret motordrev: Nej; motordrev som option: Nej
  • Valgfri DIN-skinne-montage: Nej; apparatet er egnet til DIN-skinne-montage

Mål og identifikation

Målene er 108 mm bred, 137 mm høj og 80 mm dyb. Typebetegnelsen er C11H4TM063B. Produktnummeret er 3322746544, og EAN-nummeret er 3606481992314.

Enheden er angivet i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322746544
  • EAN nummer:
    3606481992314
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11H4TM063B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    22.8 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    800 - 800 A
  • Indstillingsområde for overbelasningsudløser:
    44.1 - 63 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 690 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    70.0 kA
  • Nominel strøm IE:
    63.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
