ComPacT NSXm N maksimalafbryder, 3-polet, 16 A, 50 kA, TM16D

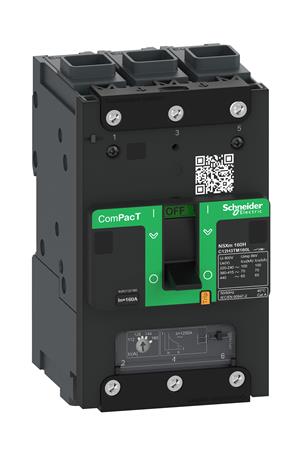

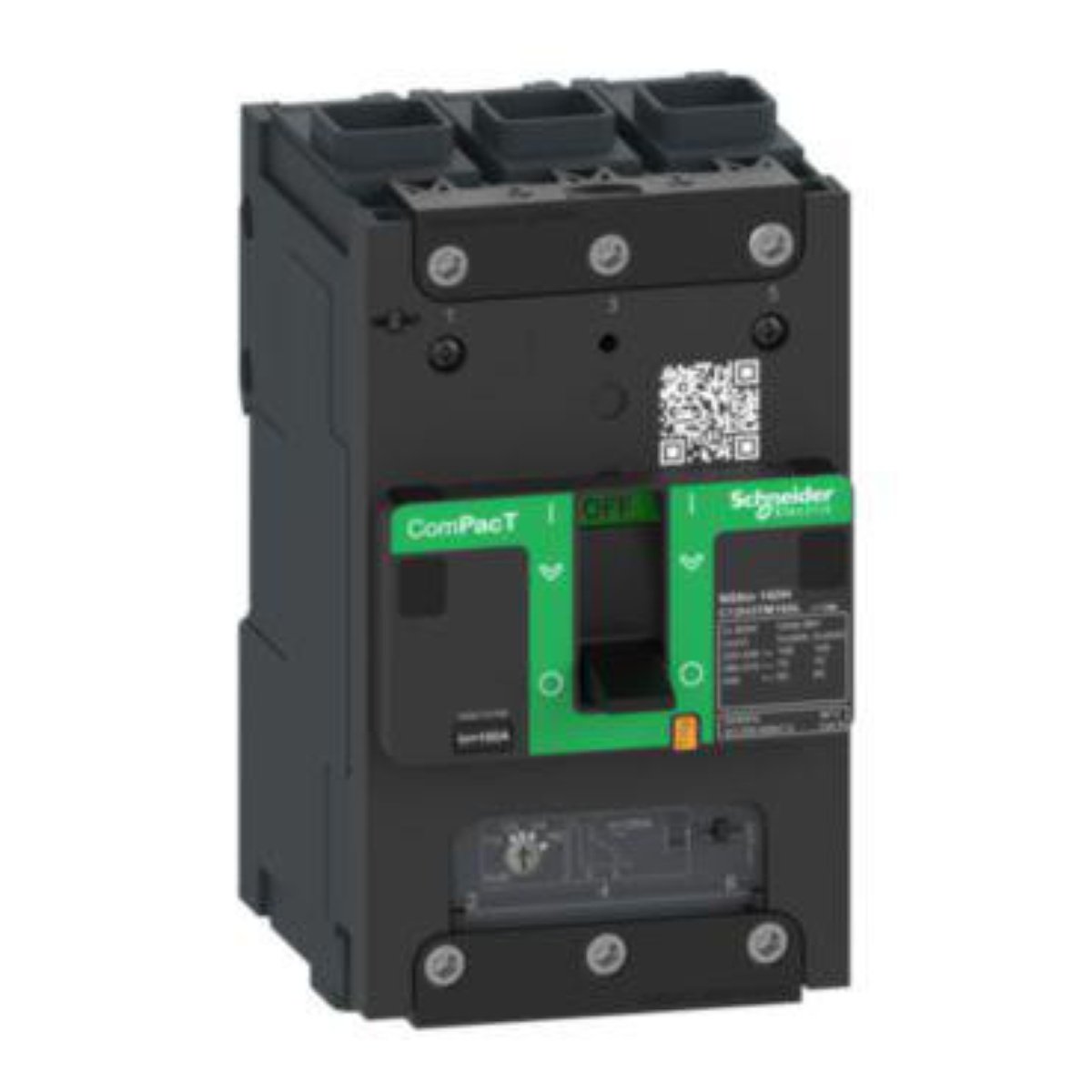

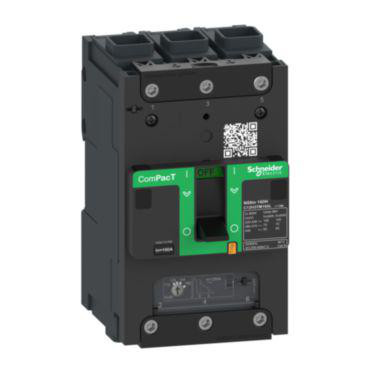

Schneider Electric ComPacT NSXm 3-polet maksimalafbryder med grøn betjeningsknap, 16 A og 50 kA, set skråt forfra.Schneider Electric ComPacT NSXm 3-polet maksimalafbryder med grøn betjening og synlige tilslutninger, set mere direkte forfra.
Skaffevare
Levering til din adresse 99,00 kr. (leveres onsdag d. 25/11 - tirsdag d. 8/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Onsdag d. 25/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSXm maksimalafbryder med termomagnetisk udløser, 16 A mærkestrøm og IP40. Kortslutningsbrydeevne: 50 kA. Læs mere…
  • Varenr.:
    3322745794
  • EAN nr.:
    3606481991164
  • Typenr.:
    C11N3TM016L
pr. stk. inkl. moms
3.791,00 kr.

Måske interessant?

Beskrivelse

ComPacT NSXm maksimalafbryder

Denne 3-polede ComPacT NSXm maksimalafbryder har en indbygget termomagnetisk strømrelæenhed og en mærkestrøm på 16 A. Den er beregnet til lavspændingsstandardapplikationer og har en kortslutningsbrydeevne på 50 kA ved 415 VAC. Den nominelle kortslutningsstrøm Icu er angivet til 50 kA ved 400 V, 50 Hz.

Enheden har målene 81 mm (B) × 137 mm (H) × 80 mm (D) og kapslingsklasse IP40. Den er et fastmonteret indbygningselement med knebelbetjening og tilslutning af hovedstrømkredsen foran via skrueforbindelse.

Funktioner og tilslutning

ComPacT NSXm-serien har Everlink-teknologi og mulighed for bundplademontering. Serien omfatter hjælpekontakter og udløsespoler med skrueløse terminaler, som er synlige udefra gennem et transparent frontdæksel. Denne model er egnet til DIN-skinne montering.

  • Mærkespænding: 220–690 V
  • Indstillingsområde for overbelastningsudløser: 11,2–16 A
  • Indstillingsområde for momentan kortslutningsudløser: 500–500 A
  • Effekttab: 6,9 W
  • Udløserindikator: Ja
  • Hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion
  • Integreret motordrev: Nej. Motordrev som tilvalg: Nej
  • Underspændingsudløser: Nej
  • Integreret jordfejlsbeskyttelse: Nej
  • Komplet apparat med beskyttelsesenhed: Ja
  • DIN-skinne montage angivet som valgfri: Nej

Standarder og specifikationer

Enheden er angivet i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer. Typenummer: C11N3TM016L.

Specifikationer

  • Varenummer:
    3322745794
  • EAN nummer:
    3606481991164
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11N3TM016L
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    6.9 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    500 - 500 A
  • Indstillingsområde for overbelasningsudløser:
    11.2 - 16 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 690 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    50.0 kA
  • Nominel strøm IE:
    16.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
