Maksimalafbryder ComPacT NSXm N, 25 A, 3-polet, 50 kA, TM25D, C11N3TM025B

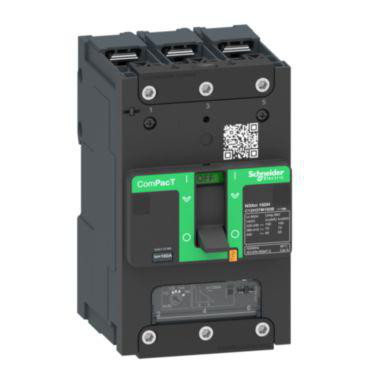

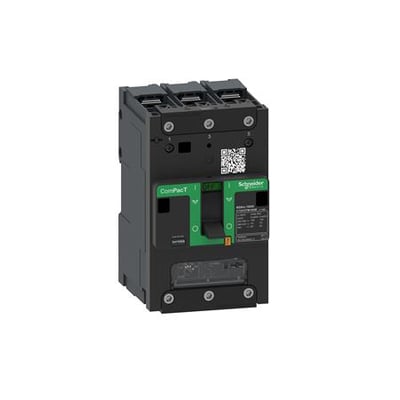

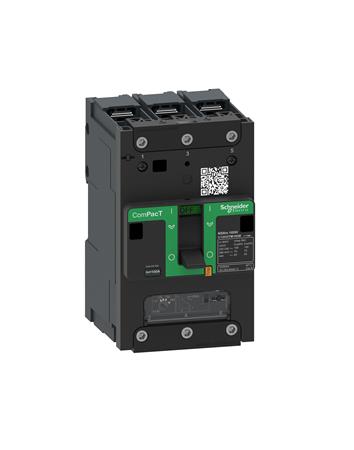

Schneider Electric ComPacT NSXm N maksimalafbryder, 25 A og 3-polet, set skråt forfra med sort kabinet og grønne detaljer.Schneider Electric ComPacT NSXm N maksimalafbryder, 25 A og 3-polet, set tættere forfra med synlige tilslutninger og betjeningsfelt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 26/11 - tirsdag d. 8/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Erhverv49,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
GLS Hjemmelevering59,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Schneider Electric
3-polet ComPacT NSXm maksimalafbryder med termomagnetisk udløser, 25 A mærkestrøm og IP40. Egnet til DIN-skinne- eller bundplademontering. Læs mere…
  • Varenr.:
    3322746007
  • EAN nr.:
    3606481991478
  • Typenr.:
    C11N3TM025B
pr. stk. inkl. moms
3.762,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

ComPacT NSXm N er en 3-polet maksimalafbryder med indbygget termomagnetisk strømrelæenhed. Den har en mærkestrøm på 25 A og er beregnet til standardapplikationer i lavspændingsinstallationer. Afbryderen kan monteres på DIN-skinne eller bundplade.

Leverandørdata angiver en kortslutningsbrydeevne på 50 kA ved 415 VAC. Den nominelle kortslutningsstrøm Icu er angivet til 50 kA ved 400 V, 50 Hz.

Funktioner og tilslutning

Afbryderen har Everlink-teknologi, frontvendte skrueforbindelser til hovedstrømkredsen og et knebelbetjeningselement. Serien har desuden typer af hjælpekontakter og udløserspoler med skrueløse terminaler, som kan ses udefra gennem et transparent frontdæksel.

  • Indstillingsområde for overbelastningsudløser: 17,5–25 A
  • Indstillingsområde for momentan kortslutningsudløser: 600–600 A
  • Mærkespænding: 220–690 V
  • Kapslingsklasse: IP40
  • Effekttab: 8,4 W
  • Tilslutninger til hovedstrømkredsen er placeret foran
  • Ingen integreret jordfejlsbeskyttelse, underspændingsudløser eller motordrev
  • Motordrev kan ikke vælges som tilvalg
  • Ingen hjælpekontakter med NO-, NC- eller skiftefunktion er angivet

Montering og mål

Enheden er fastmonteret og egnet til DIN-skinne- eller bundplademontering. Målene er 81 mm (B) × 137 mm (H) × 80 mm (D).

Standarder og specifikationer

Enheden er angivet som i overensstemmelse med IEC 60947, CCC og EAC samt marine specifikationer.

Specifikationer

  • Varenummer:
    3322746007
  • EAN nummer:
    3606481991478
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C11N3TM025B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    Nej
  • Effekttab:
    8.4 W
  • Egnet for DIN-skinne montering:
    Ja
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for momentan kortslutningsudløser:
    600 - 600 A
  • Indstillingsområde for overbelasningsudløser:
    17.5 - 25 A
  • Integreret jordfejlsbeskyttelse:
    Nej
  • Integreret motordrev:
    Nej
  • Kapslingsklasse IP:
    IP40
  • Komplet apparat med beskyttelsesenhed:
    Ja
  • Mærkespænding:
    220 - 690 V
  • Med underspændingsudløser:
    Nej
  • Motordrev som option:
    Nej
  • Nominel kortslutningsstrøm Icu ved 400 V, 50 Hz:
    50.0 kA
  • Nominel strøm IE:
    25.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    Ja
  • Serie:
    ComPacT NSXm
  • Producent/forhandler:
    Schneider Electric
