ABB Maksimalafbryder Tmax XT2H 160, TMD 32-320, 3P, F F

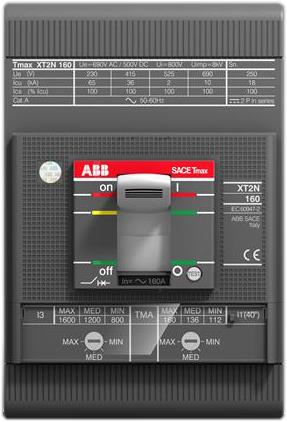

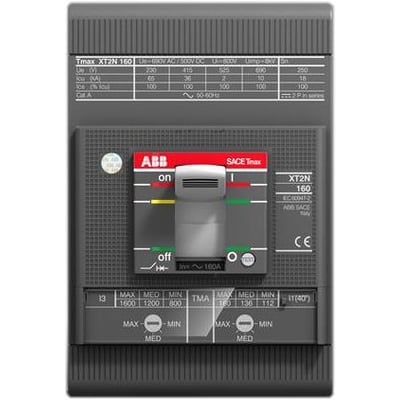

ABB Tmax XT2H 160 TMD 32-320 maksimalafbryder i mørkegråt hus, set lige forfra med betjeningsknebel.Hele ABB Tmax XT2H 160 TMD 32-320 maksimalafbryderen ses forfra med betjeningsknebel og tilslutningsdata på fronten.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Torsdag d. 12/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet ABB Tmax XT2H-maksimalafbryder med TMD-relæ, 32 A mærkestrøm, IP20 og Icu 70 kA ved 400 V AC. Læs mere…
  • Varenr.:
    8015644014933
  • EAN nr.:
    8015644014933
  • Typenr.:
    1SDA067597R1
pr. stk. inkl. moms
2.410,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

ABB Tmax XT2H 160 TMD 32-320

Denne 3-polede maksimalafbryder er et fastmonteret indbygningselement med termomagnetisk TMD-relæ. Den har en mærkestrøm på 32 A og betjenes med knebel. Typebetegnelsen er 1SDA067597R1.

Tekniske specifikationer

  • Mærkespænding: 690 V
  • Indstillingsområde for overbelastningsudløser: 22,4–32 A
  • Indstilling for momentan kortslutningsudløser: 320 A
  • Nominel kortslutningsstrøm Icu: 70 kA ved 400 V AC, 50 Hz
  • Kapslingsklasse: IP20
  • Effekttab: 2,57 W
  • Hovedstrømkredsens tilslutning: boltforbindelse foran
  • Komplet apparat med beskyttelsesenhed
  • Produktnummer og EAN: 8015644014933

Montering og funktioner

Afbryderen er ikke egnet til DIN-skinne og har ikke integreret motordrev, underspændingsudløser eller jordfejlsbeskyttelse. Motordrev fås som tilvalg. Der er ingen NO-, NC- eller skiftekontakter, og afbryderen har ikke udløserindikator.

Tmax XT-serien

ABB beskriver Tmax XT-serien til systemkrav i DC- og AC-netværk. Serien omfatter afbrydere med termomagnetiske eller elektroniske relæer til beskyttelse af tavler, kabler, generatorer og motorer. Nogle afbrydere i serien kan også anvendes i kommunikationssystemer. Der findes tilslutningssæt, mekanisk og elektrisk tilbehør samt konverteringssæt til plug-in- og draw-out-versioner. Serien kan anvende forskellige kommunikationsprotokoller. Bluetooth- og Ekip-tilslutning til mobile enheder indgår i beskrivelsen af serien, ligesom den indbyggede tilslutningsmulighed forbinder smartphones, tablets og pc'er i realtid med dataanalyseværktøjer på ABB Ability-cloudplatformen.

Specifikationer

  • Varenummer:
    8015644014933
  • EAN nummer:
    8015644014933
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SDA067597R1
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • DIN-skinne montage valgfri:
    False
  • Effekttab:
    2.57 W
  • Egnet for DIN-skinne montering:
    False
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Indstillingsområde for korttidsforsinket kortslutningsudløser:
    - A
  • Indstillingsområde for momentan kortslutningsudløser:
    320 - 320 A
  • Indstillingsområde for overbelasningsudløser:
    22.4 - 32 A
  • Integreret jordfejlsbeskyttelse:
    False
  • Integreret motordrev:
    False
  • Kapslingsklasse IP:
    IP20
  • Komplet apparat med beskyttelsesenhed:
    True
  • Mærkespænding:
    690 - 690 V
  • Med integreret underspændingsudløser:
    False
  • Med underspændingsudløser:
    False
  • Motordrev som option:
    True
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    70.0 kA
  • Nominel strøm IE:
    32.0 A
  • Placering af tilslutning for hovedstrømkredsen:
    Foran
  • Tilslutningstype hovedstrømkreds:
    Boltforbindelse
  • Type af betjeningselement:
    Knebel
  • Udløserindikator findes:
    False
  • Producent/forhandler:
    ABB
