Viega Megapress bøjning 90°, 1", muffe/muffe, SC-Contur

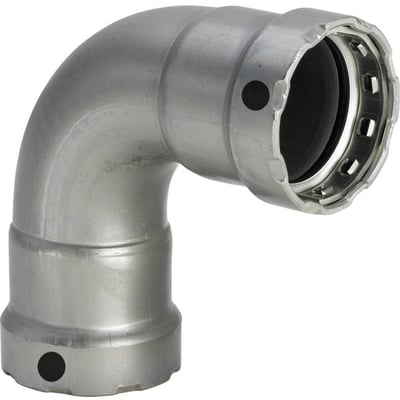

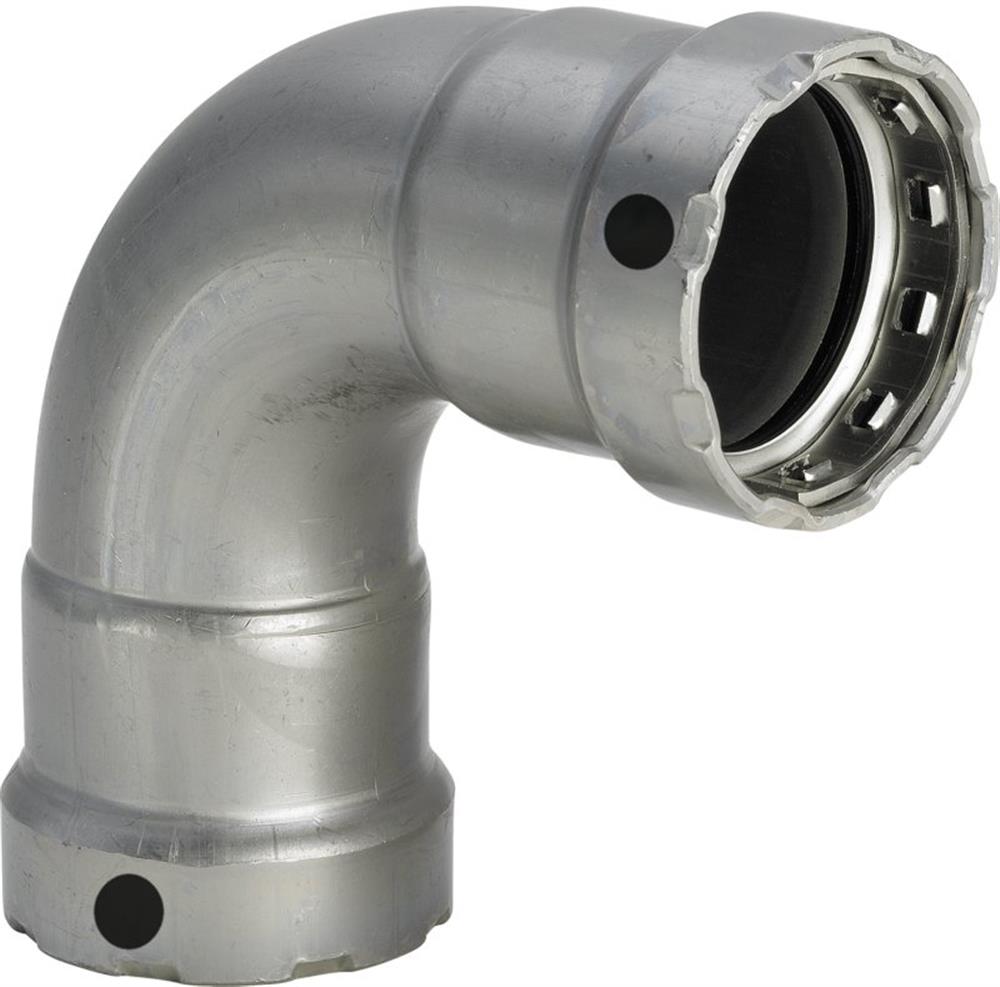

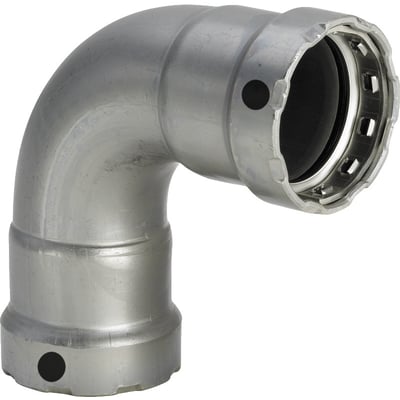

Viega Megapress 90°-bøjning med 1-tommers presmuffer, set skråt med den ene åbning og tætningsring synlig.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
90° Megapress-bøjning med 1" presmuffer i begge ender, SC-Contur og maks. driftstryk på 16 bar. Til varme-, køle- og industriinstallationer. Læs mere…
  • Varenr.:
    0203025361
  • EAN nr.:
    4015211694531
  • Typenr.:
    694531
pr. stk. inkl. moms
182,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Megapress bøjning med 90° vinkel og 1" presstilslutning i begge ender. Bøjningen har to presmuffer og SC-Contur. Den er beregnet til Megapress-systemet og stålrør med en udvendig diameter på 34,2 mm.

  • Byggelængde: 78 mm
  • Reel arbejdslængde ved hver tilslutning: 43,8 mm
  • Konturkode: V; konturkode ved tilslutningerne: SC
  • Systembundet og trækfast
  • Uden reducering og excentrisk udførelse

Anvendelse og kompatibilitet

Megapress-systemet er beregnet til varme-, køle- og industrianlæg. Bøjningen kan anvendes i lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg. Anlæg til tekniske gasser er angivet som anvendelse på forespørgsel.

Systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenterne er mærket med symbolet »Ikke til drikkevandsinstallationer«.

Megapress kan anvendes til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). For rør iht. DIN EN 10220 er den angivne minimale vægtykkelse ved presning 1,0 mm. Den angivne minimumsvægtykkelse er 0,5 mm til dimension DN32.

Materialer og tætning

Leverandørbeskrivelsen angiver presfittings af stål 1.0308 med udvendig zink-nikkelbelægning. Tilslutningerne er angivet som stål, materialekvalitet St. 35 (DIN 10308). Produktattributterne angiver desuden siliciumbronze som materiale, forzinket overflade og zink/nikkel som overfladebeskyttelse.

Produktdata angiver FKM for O-ringen og EPDM som tætningsmateriale. Driftsbetingelserne i leverandørbeskrivelsen er angivet for EPDM Seal.

Driftsdata

  • Maks. driftstryk: 16 bar
  • Driftstryk ved 20 °C: 16 bar
  • Produktattributter angiver driftstemperatur fra -5 til +140 °C og en maksimal temperatur på 140 °C
  • Kontinuerlig middeltemperatur er angivet som -25 til 105 °C; maksimal kontinuerlig middeltemperatur er angivet til 110 °C
  • For vand i et lukket system med EPDM Seal er driftstemperaturen angivet til maks. 110 °C og maks. tryk til 16 bar

Presning og kontrol

Megapress-presfittings er synligt utætte, når de ikke er presset. Ved fyldning med vand i trykområdet 1,0–6,5 bar ses vandudsivning fra upressede samlinger. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.

Produktdata angiver, at bøjningen er VdS-kontrolleret samt undersøgt iht. FM og UL. Den er angivet uden udlufter og aftap. Zink-nikkelbelægningen er beskrevet som beskyttelse mod udvendig korrosion, blandt andet ved kondensdannelse i køleanlæg. Rør skal beskyttes mod korrosion, og rør og fittings skal isoleres iht. gældende tekniske regler.

Ved industrielle anvendelser med særlige krav henviser leverandøren til Viega Service Center.

Specifikationer

  • Varenummer:
    0203025361
  • EAN nummer:
    4015211694531
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    694531
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Bøjningsradius:
    0.0 mm
  • Byggelængde:
    78mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Ja
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    78.0 mm
  • Længde tilslutning 2:
    78.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    0.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    1"
  • Nominel diameter tilslutning 1:
    1"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    43.8 mm
  • Reel arbejdslængde tilslutning 2:
    43.8 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    1"
  • Rørdimension 2:
    1"
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    34.2 mm
  • Udvendig rørdiameter tilslutning 1:
    34.2 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.0
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
