Viega Megapress bøjning 90°, 3/4", muffe/muffe

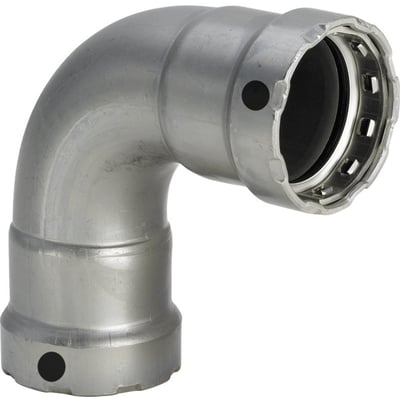

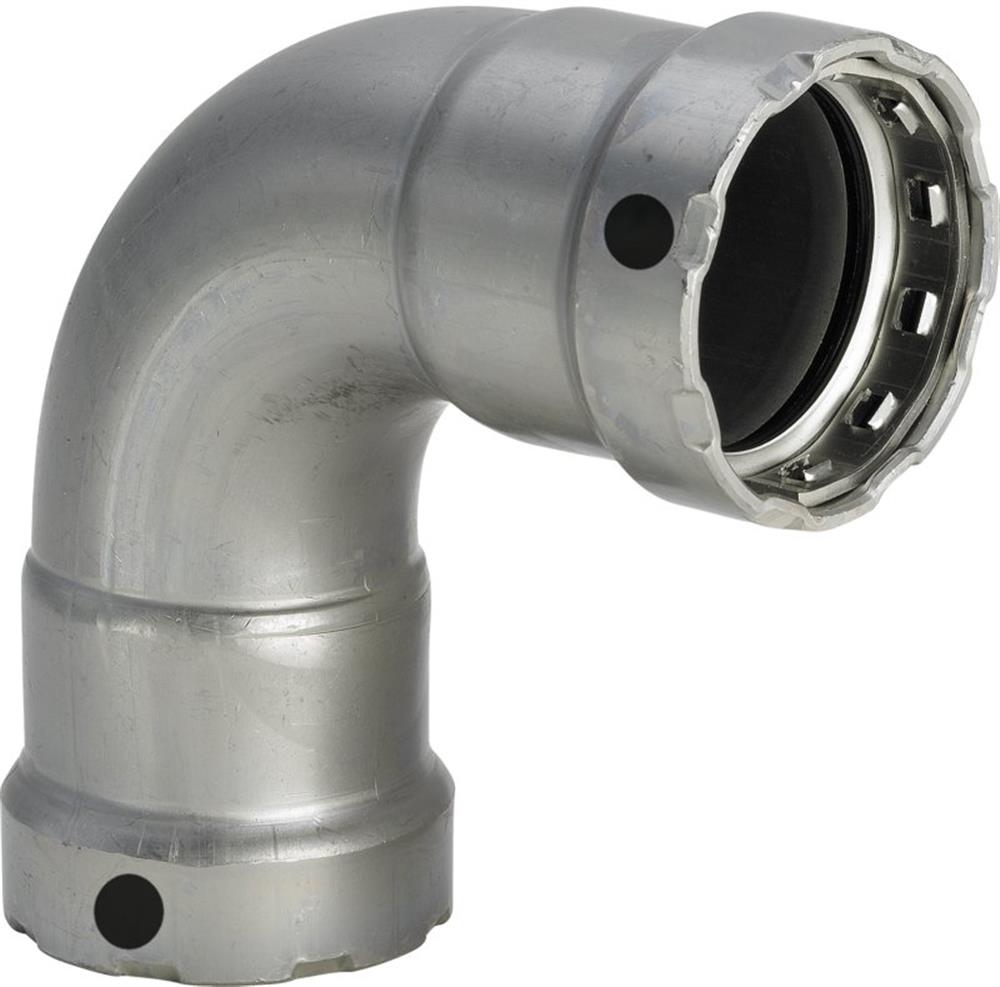

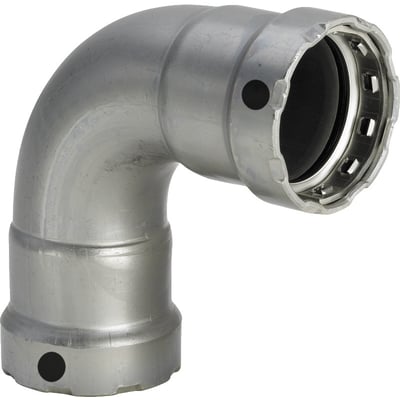

Viega Megapress 90° bøjning til 3/4-tommers stålrør med to presmuffer, vist skråt med åbningerne synlige.
PRISGARANTI
30+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
Viega Megapress-bøjning med 90° vinkel, 3/4" presstilslutning i begge ender, V-kontur og maks. driftstryk på 16 bar. Læs mere…
  • Varenr.:
    0203025358
  • EAN nr.:
    4015211694524
  • Typenr.:
    694524
pr. stk. inkl. moms
151,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Anvendelse

Viega Megapress-bøjningen er beregnet til Megapress-presforbindelser i varme-, køle- og industrianlæg. Systemet kan anvendes i lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg. Anlæg til tekniske gasser er angivet som anvendelse på forespørgsel.

Megapress-systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenterne er mærket med symbolet »Ikke til drikkevandsinstallationer«.

Kompatibilitet og funktion

Bøjningen har to 3/4" Megapress-presstilslutninger, 90° vinkel og V-kontur. Den er beregnet til presning på sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). Ved rør iht. DIN EN 10220 er den angivne minimale vægtykkelse til presning 1,0 mm. En anden angivet minimumsvægtykkelse er 0,5 mm til dimension DN32.

Megapress-presfittings har SC-Contur og er synligt utætte, hvis de ikke er presset. Ved fyldning med vand i trykområdet 1,0–6,5 bar kan vandudslip ses. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar viser manometeret et trykfald.

Tekniske data

  • Type: 1-styks bøjning med to presmuffer
  • Tilslutninger: 3/4" pres i begge ender
  • Vinkel: 90°
  • Udvendig rørdiameter: 27,3 mm ved begge tilslutninger
  • Byggelængde: 64 mm; reel arbejdslængde: 34,6 mm ved tilslutning 1
  • Konturkode: V
  • Maks. driftstryk: 16 bar, også angivet ved 20 °C og ved maksimal medietemperatur
  • Temperaturdata: driftstemperatur angivet til -5 til +140 °C og maksimal temperatur til 140 °C. Kontinuerlig middeltemperatur er angivet som -25 til 105 °C; et andet temperaturfelt angiver minimum -25 °C og maksimum 110 °C.
  • For lukket vandsystem med EPDM-tætning angiver leverandørbeskrivelsen maks. 110 °C og maks. 16 bar.
  • Angivet som ikke-reducerende og ikke-excentrisk, uden aftap og uden udlufter
  • VdS-kontrolleret og FM-undersøgt
  • Oprindelsesland angivet som DE

Materialer og overflade

Leverandørbeskrivelsen angiver fittingsstål 1.0308 med udvendig zink-nikkelbelægning. Produktegenskaberne angiver stål ved tilslutningerne og materialekvalitet St. 35 (DIN 10308). Et andet materialefelt angiver siliciumbronze, så materialedataene er ikke entydige. Tætningsmaterialet er angivet som EPDM i systembeskrivelsen, mens et O-ring-felt angiver FKM.

Zink-nikkelbelægningen beskrives som beskyttelse mod udvendig korrosion, eksempelvis ved kondensdannelse i køleanlæg. Systembeskrivelsen angiver desuden, at rør skal have passende korrosionsbeskyttelse, og at rør og fittings skal isoleres iht. gældende tekniske regler.

Specifikationer

  • Varenummer:
    0203025358
  • EAN nummer:
    4015211694524
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    694524
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Bøjningsradius:
    0.0 mm
  • Byggelængde:
    64mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    False
  • FM-undersøgelse:
    True
  • Form:
    Bøjning
  • Gastilladelse QA:
    False
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    64.0 mm
  • Længde tilslutning 2:
    64.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Med aftap:
    False
  • Med stopbuffer:
    True
  • Med tætningsringe / pakninger:
    True
  • Med tilslutningsindikator:
    True
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    0.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    3/4"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Andet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    34.6 mm
  • Ring stivhedsklasse:
    SN16
  • Rørdimension 1:
    3/4"
  • Rørdimension 2:
    3/4"
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Andet
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    False
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    27.3 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    True
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.0
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
