- Varenr.:0203025468
- EAN nr.:4015211694630
- Typenr.:694630
Måske interessant?
Beskrivelse
Produktbeskrivelse

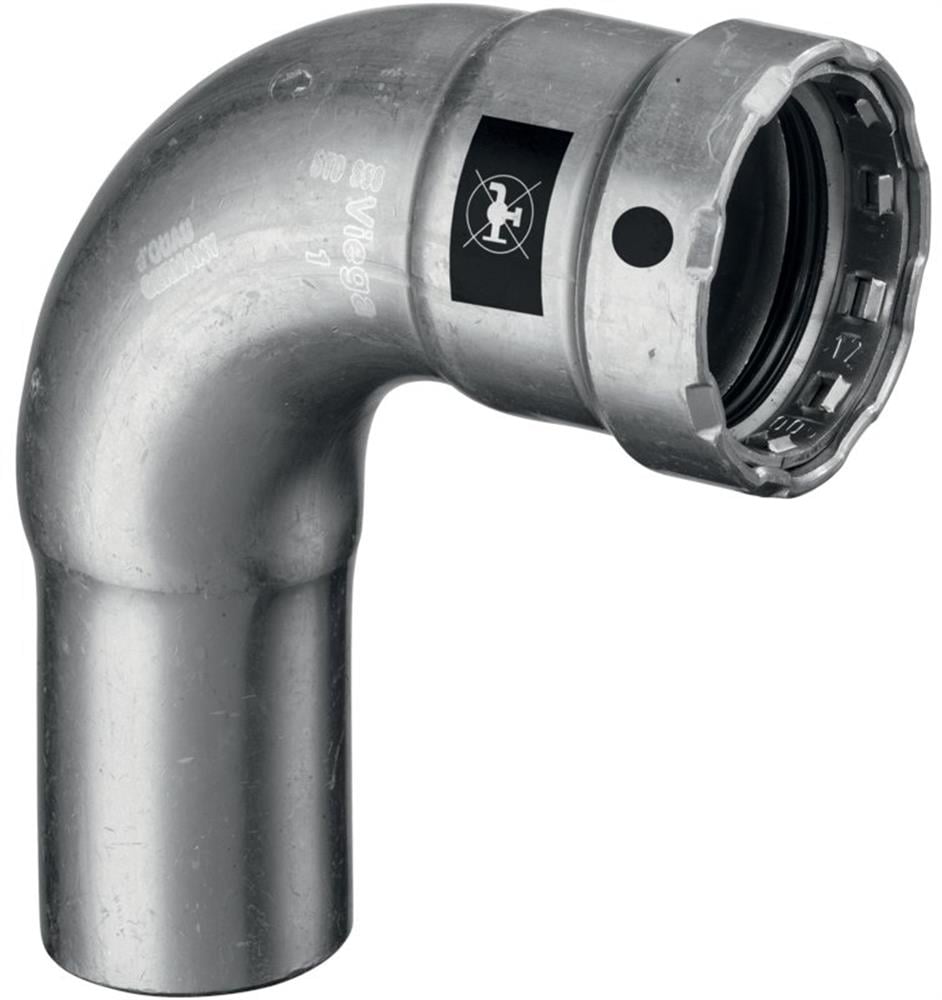

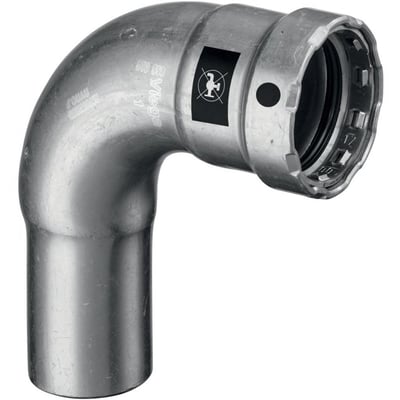

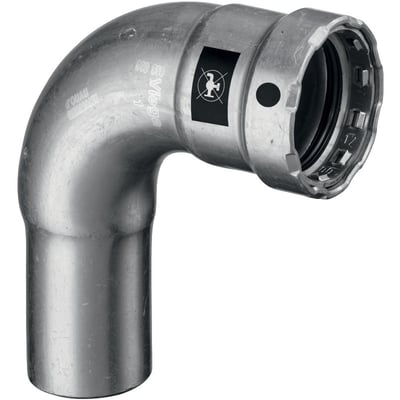

Viega Megapress bøjning MF/NP forbinder 1/2″ stålrør i en 90° vinkel. Bøjningen har indstikstilslutning og presstilslutning, én presmuffe og SC-Contur. Den er systembundet og trækfast og leveres med tætningsring.
Anvendelse og kompatibilitet
Megapress-systemet er beregnet til varme-, køle- og industrianlæg. Bøjningen kan anvendes i følgende anlæg:
- Lukkede varmeanlæg samt lukkede køle- og varmekredse
- Trykluftanlæg
- Industrielt anlægsbyggeri
- Brandsluknings- og sprinkleranlæg
- Anlæg til tekniske gasser efter forespørgsel
Systemet kan presses på sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, DIN 2441 og DIN 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og DIN 2458/1). For rør iht. DIN EN 10220 er den minimale vægtykkelse ved presning 1,0 mm. Den angivne minimumsvægtykkelse er 0,5 mm til dimension DN32.
Begrænsninger
Megapress-systemet er ikke egnet til drikkevandsinstallationer. Komponenterne er mærket med symbolet ”Ikke til drikkevandsinstallationer”. Systemet er heller ikke egnet til brændgasser iht. DVGW G 260.
Materialer og tilslutningsmål
- Presfitting af stål 1.0308 med udvendig zink-nikkelbelægning; materialekvaliteten er også angivet som St. 35 (DIN 10308)
- EPDM-tætning
- Nominel tilslutningsdiameter: 1/2″ i begge ender
- Udvendig rørdiameter: 21,8 mm ved begge tilslutninger
- Byggelængde: 65 mm; tilslutningslængder: 65 mm og 57 mm
- Reel arbejdslængde ved tilslutning 2: 29,8 mm
- Konturkode: V; tilslutningskontur er angivet som SC
- Overfladebehandling: ubehandlet; overfladebeskyttelse: zink/nikkel
Tryk og temperatur
Maksimalt arbejdstryk ved 20 °C er 16 bar. Produktdataene angiver et driftstemperaturinterval på -5 til +140 °C. For vand i et lukket system med EPDM-tætning er driftsbetingelsen maksimalt 110 °C og 16 bar. Det kontinuerlige middeltemperaturinterval er desuden angivet til -25 til +105 °C, med en minimumstemperatur på -25 °C.
Kontrol af upressede samlinger
Megapress-presfittings er synligt utætte, når de ikke er presset. Ved fyldning af anlægget strømmer vand tydeligt ud ved tryk fra 1,0 til 6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et tydeligt trykfald på manometeret.
Yderligere oplysninger
Fittingen er FM-undersøgt. Rør skal beskyttes mod udvendig korrosion med egnede foranstaltninger, og rør og fittings skal isoleres iht. gældende tekniske regler. Ved kondensdannelse i køleanlæg er zink-nikkelbelægningen en del af fittingens udvendige korrosionsbeskyttelse. Viega Service Center er angivet som kontaktpunkt ved industrielle anvendelser med særlige krav.
Specifikationer
-
Varenummer:0203025468
-
EAN nummer:4015211694630Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:694630Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:1Stk
-
Bakker:Megapress bakke
-
Byggelængde:65mm
-
Driftstemperatur:-5 til + 140 gr°C
-
Drifttryk max:16bar
-
Excentrisk:Nej
-
FM-undersøgelse:Ja
-
Form:Bøjning
-
Gastilladelse QA:Nej
-
Grad:90 °
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde tilslutning 1:65.0 mm
-
Længde tilslutning 2:57.0 mm
-
LPCB-undersøgelse:Nej
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Siliciumbronze
-
Materiale tilslutning 1:Stål
-
Materiale tilslutning 2:Stål
-
Materialekvalitet tilslutning 2:St. 35 ( DIN 10308)
-
Materialekvalitet tilslutning 1:St. 35 ( DIN 10308)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med tilslutningsindikator:Ja
-
Med udlufter:Nej
-
Middeltemperatur (kontinuerlig):-25 - 105 °C
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:1/2"
-
Nominel diameter tilslutning 1:1/2"
-
O ring:FKM
-
Overflade:Forzinket
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Zink/nikkel
-
Overfladebeskyttelse tilslutning 2:Zink/nikkel
-
Reducerende:Nej
-
Reel arbejdslængde tilslutning 2:29.8 mm
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:1/2"
-
Rørdimension 2:1/2"
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Temperatur Max.:140°C
-
Tilslutning (1):Indstik
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Type:Bøjning
-
Udvendig rørdiameter tilslutning 2:21.8 mm
-
Udvendig rørdiameter tilslutning 1:21.8 mm
-
UL-undersøgelse:Nej
-
ULC-farve:Nej
-
VdS-kontrolleret:Nej
-
Vinkel:90gr
-
Vinkel på bøjning:90.0 °
-
Serie:Megapress
-
Producent/forhandler:Viega
