Viega Megapress bøjning, 90°, 3/4" x 3/4"

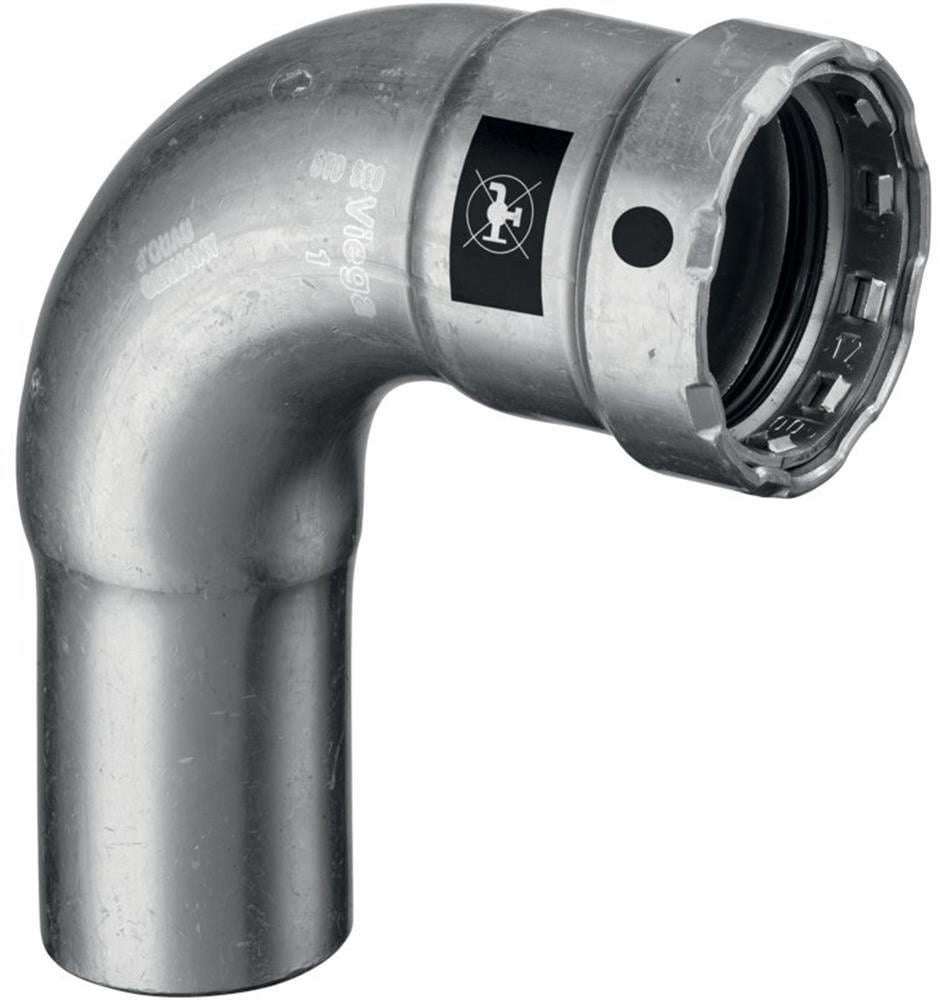

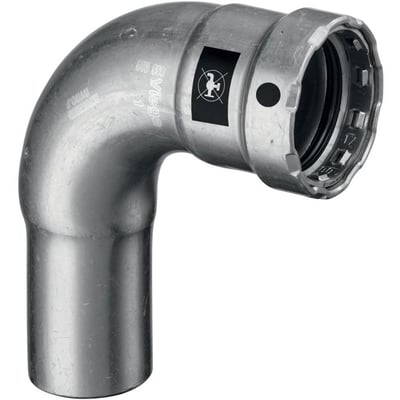

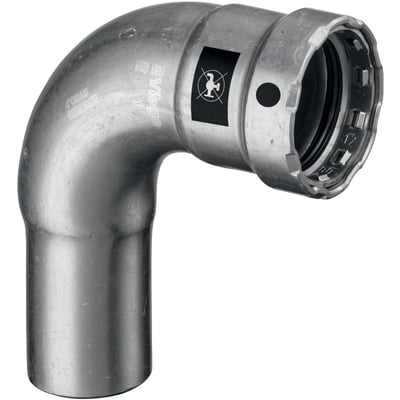

Viega Megapress-bøjning på 90° i 3/4" x 3/4", med metallisk overflade og synlig sort tætning i muffen.
PRISGARANTI
30+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Megapress-bøjning til stålrør, 90° og 3/4" x 3/4", med SC-Contur, zink-nikkel-belægning og EPDM-tætning. Læs mere…
  • Varenr.:
    0203025471
  • EAN nr.:
    4015211694647
  • Typenr.:
    694647
pr. stk. inkl. moms
151,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

Viega Megapress bøjning med 90° vinkel til stålrør. Bøjningen har én presmuffe, SC-Contur og tilslutninger på 3/4" x 3/4". Den ene tilslutning er angivet som indstik, den anden som pressystem. Produktet er systembundet og trækfast.

Anvendelse og kompatibilitet

Megapress-systemet er beregnet til installationer af varme-, køle- og industrianlæg. Bøjningen kan presses på sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1).

  • Anvendelsesområder: lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg.
  • Anlæg til tekniske gasser kan anvendes efter forespørgsel.
  • Ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenterne er mærket med symbolet »Ikke til drikkevandsinstallationer«.
  • Til rør iht. DIN EN 10220 er den minimale vægtykkelse for presning 1,0 mm. Der er desuden angivet en minimal vægtykkelse på 0,5 mm til dimension DN32.

Materialer og udførelse

Produktbeskrivelsen angiver presfittingen som stål 1.0308 med udvendig zink-nikkel-belægning. Materialekvaliteten for tilslutningerne er angivet som St. 35 (DIN 10308), og udvendig rørdiameter er 27,3 mm ved begge tilslutninger. Overfladen er også angivet som forzinket. Materialeattributten angiver siliciumbronze; materialefelterne i produktdataene er dermed ikke entydige.

Tætningsmaterialet er angivet som EPDM, mens O-ring-attributten angiver FKM. Produktdataene nævner desuden EPDM-pakning, skærering og afstandsring. Bøjningen er ikke reducerende eller excentrisk.

Mål og tekniske data

  • Vinkel: 90°.
  • Rørdimensioner: 3/4" x 3/4"; nominelle tilslutningsdiametre: 3/4" ved begge ender.
  • Byggelængde/længde tilslutning 1: 71 mm.
  • Længde tilslutning 2: 64 mm; reel arbejdslængde tilslutning 2: 34,6 mm.
  • Konturkode: V; konturkoder for tilslutning 1 og 2: SC.
  • Kompatibel bakke: Megapress-bakke.
  • Trykdata: maks. 16 bar; maksimalt arbejdstryk ved 20 °C er angivet til 16 bar.
  • Temperaturdata: driftstemperatur angivet som -5 til +140 °C og maksimal temperatur som 140 °C. Maksimal kontinuerlig middeltemperatur er angivet til 110 °C; et andet felt angiver kontinuerlig middeltemperatur fra -25 til +105 °C og minimumstemperatur -25 °C.
  • Ved anvendelse med EPDM-tætning: vand i lukket system, driftstemperatur op til maks. 110 °C og maks. 16 bar.

Kontrol og øvrige oplysninger

Megapress-presfittings er synligt utætte i upresset tilstand. Ved fyldning med vand kan lækage ses i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.

Produktet er VdS-kontrolleret og har FM- og UL-undersøgelse. Det er angivet med tilslutningsindikator. LPCB-undersøgelse, ULC-farve, KIWA-certificering og gastilladelse QA er angivet som nej. Der er ikke udlufter, aftap eller stopbuffer, og produktet er ikke afdækket.

Det anvendte rør skal beskyttes med egnede foranstaltninger mod udvendig korrosion. Rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser Viega til Viega Service Center.

Specifikationer

  • Varenummer:
    0203025471
  • EAN nummer:
    4015211694647
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    694647
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    71mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Ja
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    71.0 mm
  • Længde tilslutning 2:
    64.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    3/4"
  • Nominel diameter tilslutning 1:
    3/4"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    34.6 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    3/4"
  • Rørdimension 2:
    3/4"
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    27.3 mm
  • Udvendig rørdiameter tilslutning 1:
    27.3 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Producent/forhandler:
    Viega
