- Varenr.:0203025604
- EAN nr.:4015211694777
- Typenr.:694777
Måske interessant?
Beskrivelse
Produktbeskrivelse

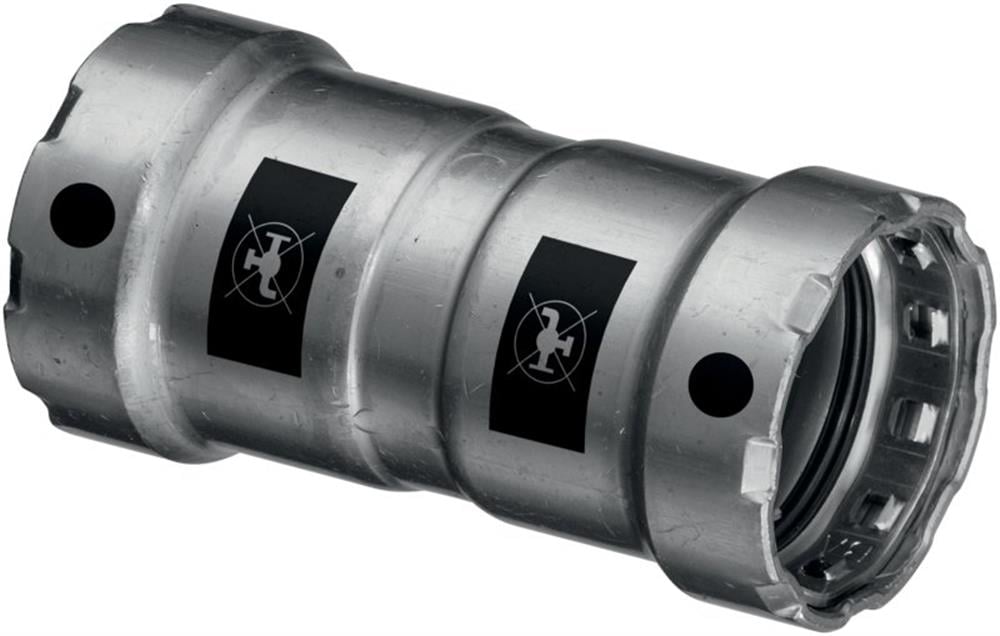

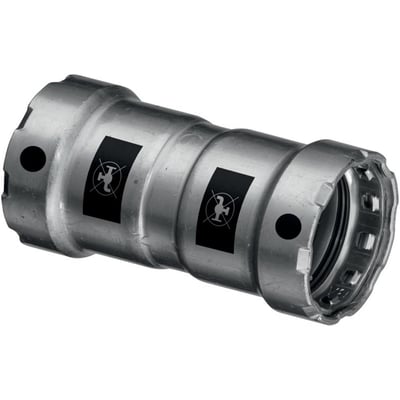

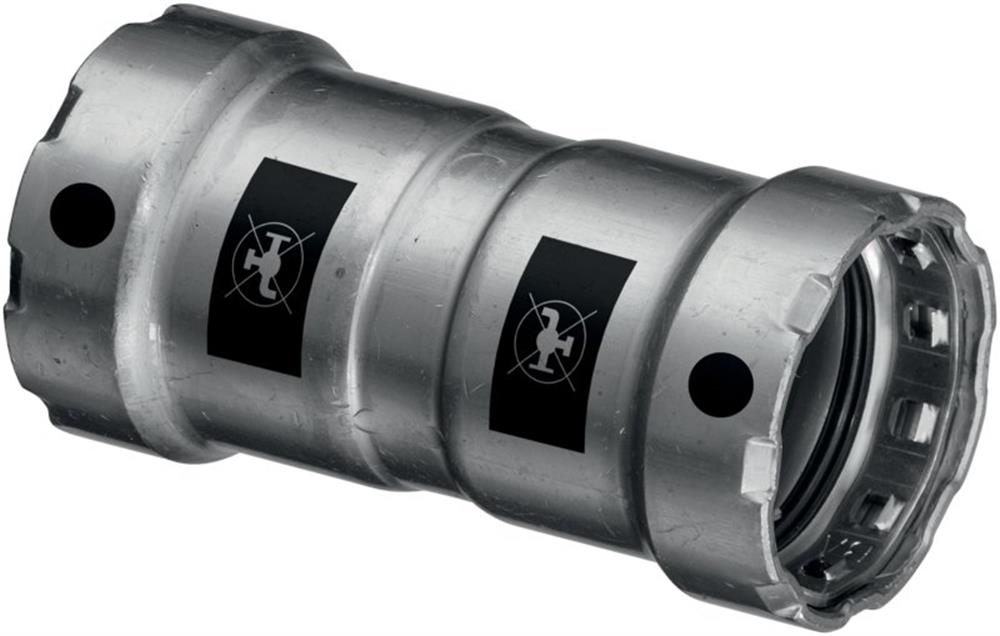

Viega Megapress er en lige muffe med to presender til stålrør. Den har SC-Contur og er beregnet til Megapress-systemet. Muffen er DN25 med en udvendig rørdiameter på 33,7 mm ved begge tilslutninger.
- Tilslutning: pres system, 1″ i begge ender
- Samlet længde: 84 mm; længde ved hver tilslutning: 34 mm
- Kontur: V; konturkode ved tilslutningerne: SC
- Lige udførelse, 0°; ikke reducerende og ikke excentrisk
- Megapress-bakke
- Trækfast udførelse
Anvendelse og kompatibilitet
Megapress-systemet er egnet til varme-, køle- og industriinstallationer. Muffen kan anvendes med sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1).
- Lukkede varmeanlæg
- Lukkede køle- og varmekredse
- Trykluftanlæg
- Industrielt anlægsbyggeri
- Brandsluknings- og sprinkleranlæg
- Anlæg til tekniske gasser efter forespørgsel
Megapress-systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Ved rør iht. DIN EN 10220 er den angivne minimale vægtykkelse til presning 1,0 mm. Der er desuden angivet en minimumsvægtykkelse på 0,5 mm til dimension DN32.
Materialer og overflade
Leverandørbeskrivelsen angiver presfittings af stål 1.0308 med udvendig zink-nikkelbelægning. Materialekvaliteten er også angivet som St. 35 (DIN 10308) ved begge tilslutninger. Overfladefelterne angiver zink/nikkel som overfladebeskyttelse og ubehandlet overfladebehandling ved tilslutningerne; en attribut angiver desuden overfladen som forzinket.
Materialefelterne er ikke enslydende: Produktattributten for materiale angiver siliciumbronze, mens leverandørbeskrivelsen og tilslutningsoplysningerne angiver stål. Tætningsmaterialet er angivet som EPDM, mens O-ring-attributten angiver FKM. Dataene angiver desuden både EPDM-pakninger i produktbeskrivelsen og »nej« til feltet med tætningsringe/pakninger.
Driftsdata
Ved anvendelse med EPDM-tætning angiver leverandørbeskrivelsen vand i et lukket system, driftstemperatur op til 110 °C og maksimalt tryk på 16 bar. Maksimalt arbejdstryk ved 20 °C er angivet til 16 bar.
- Maksimal temperatur: 140 °C
- Driftstemperatur angivet i produktattributterne: -5 til +140 °C
- Kontinuerlig middeltemperatur angivet i produktattributterne: -25 til 105 °C
- Minimal kontinuerlig middeltemperatur: -25 °C
- Maksimal kontinuerlig middeltemperatur: 110 °C
Temperaturværdierne stammer fra forskellige produktfelter og anvendelsesbetingelser.
Kontrol og øvrige oplysninger
Megapress-presfittings er synligt utætte, når de ikke er presset. Ved fyldning af anlægget med vand i trykområdet 1,0 til 6,5 bar ses vandudstrømning fra upressede samlinger. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et tydeligt trykfald på manometeret.
Muffen er angivet som VdS-kontrolleret og UL-undersøgt. FM- og LPCB-undersøgelse, KIWA-certificering og Gastilladelse QA er angivet som nej. Den har ikke udlufter, aftapning, stopbuffer eller afdækning.
Zink-nikkelbelægningen er angivet som beskyttelse mod udvendig korrosion, blandt andet ved kondensdannelse i køleanlæg. De anvendte rør skal beskyttes mod korrosion med egnede foranstaltninger, og rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser leverandøren til Viega Service Center.
Specifikationer
-
Varenummer:0203025604
-
EAN nummer:4015211694777Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:694777Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:2Stk
-
Bakker:Megapress bakke
-
Byggelængde:84mm
-
Driftstemperatur:-5 til + 140 gr°C
-
Drifttryk max:16bar
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Lige
-
Gastilladelse QA:Nej
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde:84.0 mm
-
Længde tilslutning 1:34.0 mm
-
Længde tilslutning 2:34.0 mm
-
LPCB-undersøgelse:Nej
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Siliciumbronze
-
Materiale tilslutning 1:Stål
-
Materiale tilslutning 2:Stål
-
Materialekvalitet tilslutning 2:St. 35 ( DIN 10308)
-
Materialekvalitet tilslutning 1:St. 35 ( DIN 10308)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Nej
-
Med udlufter:Nej
-
Middeltemperatur (kontinuerlig):-25 - 105 °C
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:DN25
-
Nominel diameter tilslutning 1:DN25
-
O ring:FKM
-
Overflade:Forzinket
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Zink/nikkel
-
Overfladebeskyttelse tilslutning 2:Zink/nikkel
-
Reducerende:Nej
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:1"
-
Rørdimension 2:1"
-
Samling:Muffe
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Temperatur Max.:140°C
-
Tilslutning (1):Pres system
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Type:Muffe
-
Udvendig rørdiameter tilslutning 2:33.7 mm
-
Udvendig rørdiameter tilslutning 1:33.7 mm
-
UL-undersøgelse:Ja
-
ULC-farve:Nej
-
VdS-kontrolleret:Ja
-
Vinkel på bøjning:0.0 °
-
Serie:Megapress
-
Producent/forhandler:Viega
