Viega Megapress muffe, 1/2″, DN15, 69 mm

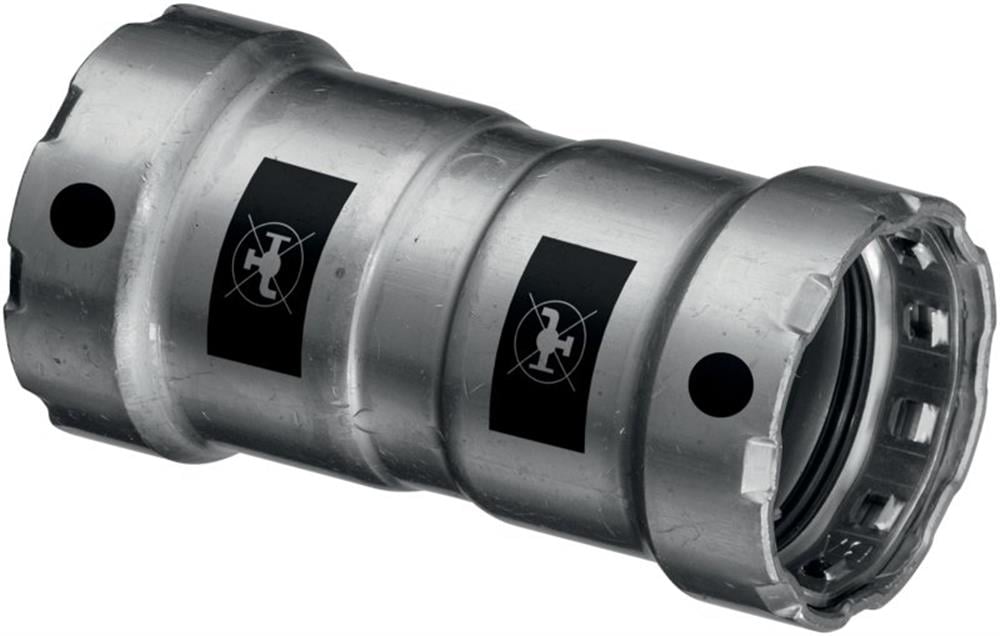

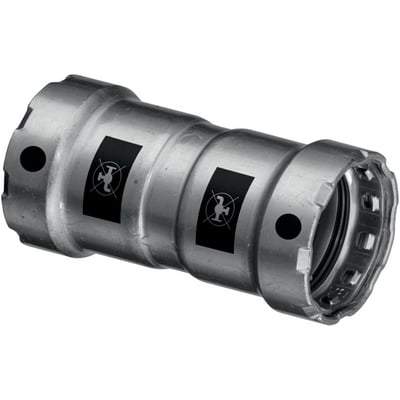

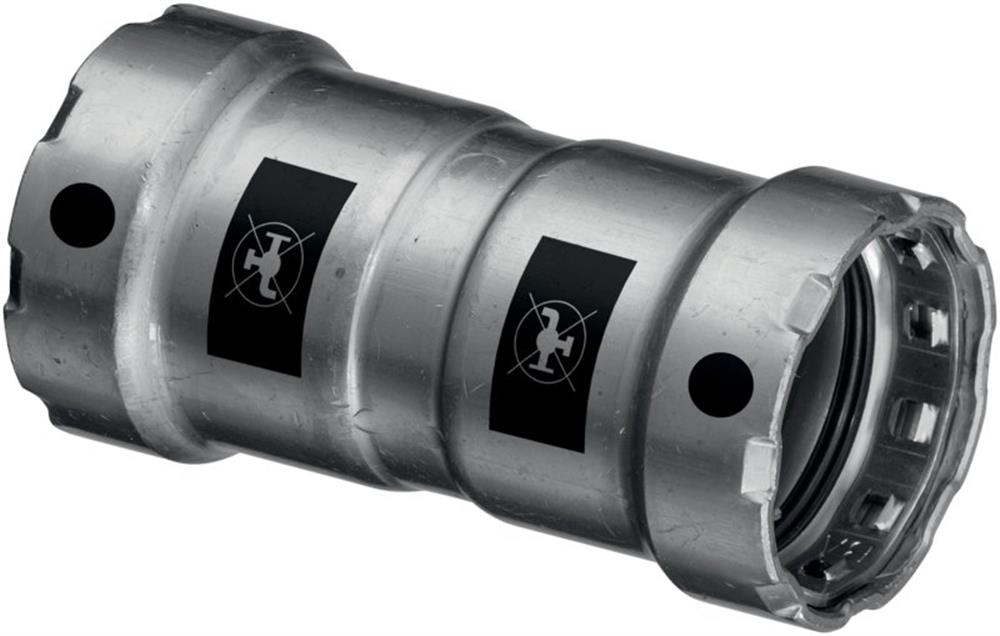

Viega Megapress muffe til 1/2-tommers stålrør med sølvfarvet overflade og to pressender, set skråt forfra.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
Viega Megapress muffe til 1/2″-stålrør med V-kontur og SC-Contur. DN15, 69 mm og maks. driftstryk 16 bar. Læs mere…
  • Varenr.:
    0203025581
  • EAN nr.:
    4015211694753
  • Typenr.:
    694753
pr. stk. inkl. moms
109,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Megapress muffe med SC-Contur til presning af stålrør. Muffen har to presstilslutninger med V-kontur, tilslutningsindikator og stopbuffer. Den er systembundet til Megapress og anvendes med Megapress-bakker.

De tekniske oplysninger angiver presfittingen som stål 1.0308 med udvendig zink-nikkelbelægning. Attributterne angiver også materialet siliciumbronze og stålkvalitet St. 35 (DIN 10308). Oplysningerne angiver EPDM som tætningsmateriale og FKM som O-ring.

Anvendelse og kompatibilitet

Megapress-systemet er beregnet til varme-, køle- og industrianlæg. Muffen kan anvendes med sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør efter DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1).

  • Lukkede varmeanlæg og lukkede køle- og varmekredse
  • Trykluftanlæg
  • Industrielt anlægsbyggeri
  • Brandsluknings- og sprinkleranlæg
  • Anlæg til tekniske gasser efter forespørgsel

Systemet er ikke beregnet til drikkevandsinstallationer eller brændgasser efter DVGW G 260. Komponenterne er mærket med symbolet »Ikke til drikkevandsinstallationer«.

Funktion og driftsforhold

Megapress-presfittings er synligt utætte, når de ikke er presset. Ved fyldning med vand viser det sig i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.

Oplysningerne angiver et maksimalt driftstryk på 16 bar. Ved anvendelse med EPDM-tætning i et lukket vandsystem er den angivne maksimale driftstemperatur 110 °C og det maksimale tryk 16 bar. Produktdata angiver desuden en maksimal temperatur på 140 °C, et temperaturområde fra -5 til +140 °C og en kontinuerlig middeltemperatur på -25 til +105 °C. En separat angivelse for kontinuerlig middeltemperatur er -25 til +110 °C.

Mål og tekniske data

  • Rørdimensioner: 1/2″ på begge tilslutninger
  • Nominel diameter: DN15
  • Udvendig rørdiameter: 21,3 mm på begge tilslutninger
  • Samlet længde: 69 mm
  • Tilslutningslængde: 27 mm på hver side
  • To presstilslutninger med V-kontur
  • Overflade: forzinket; zink-nikkelbelægning angivet for tilslutningerne
  • Til rør efter DIN EN 10220: minimal vægtykkelse 1,0 mm til presning
  • Angivet minimumsvægtykkelse: 0,5 mm til dimension DN32
  • Oprindelsesland: Tyskland

Korrosionsbeskyttelse og tekniske krav

Zink-nikkelbelægningen beskytter presfittingen mod udvendig korrosion, eksempelvis ved kondensdannelse i køleanlæg. Røret skal beskyttes med egnede korrosionsbeskyttende foranstaltninger, og rør og fittings skal isoleres efter gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser Viega til Viega Service Center.

Identifikation

  • Produktnummer: 0203025581
  • Typenummer: 694753
  • EAN: 4015211694753

Specifikationer

  • Varenummer:
    0203025581
  • EAN nummer:
    4015211694753
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    694753
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    69mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Lige
  • Gastilladelse QA:
    False
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde:
    69.0 mm
  • Længde tilslutning 1:
    27.0 mm
  • Længde tilslutning 2:
    27.0 mm
  • LPCB-undersøgelse:
    False
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Med aftap:
    False
  • Med stopbuffer:
    True
  • Med tætningsringe / pakninger:
    False
  • Med tilslutningsindikator:
    True
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN15
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Andet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Reducerende:
    False
  • Rørdimension 1:
    1/2"
  • Rørdimension 2:
    1/2"
  • Samling:
    Muffe
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Type:
    Muffe
  • Udvendig rørdiameter tilslutning 2:
    21.3 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    False
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
