Viega Megapress muffe, 3/4"

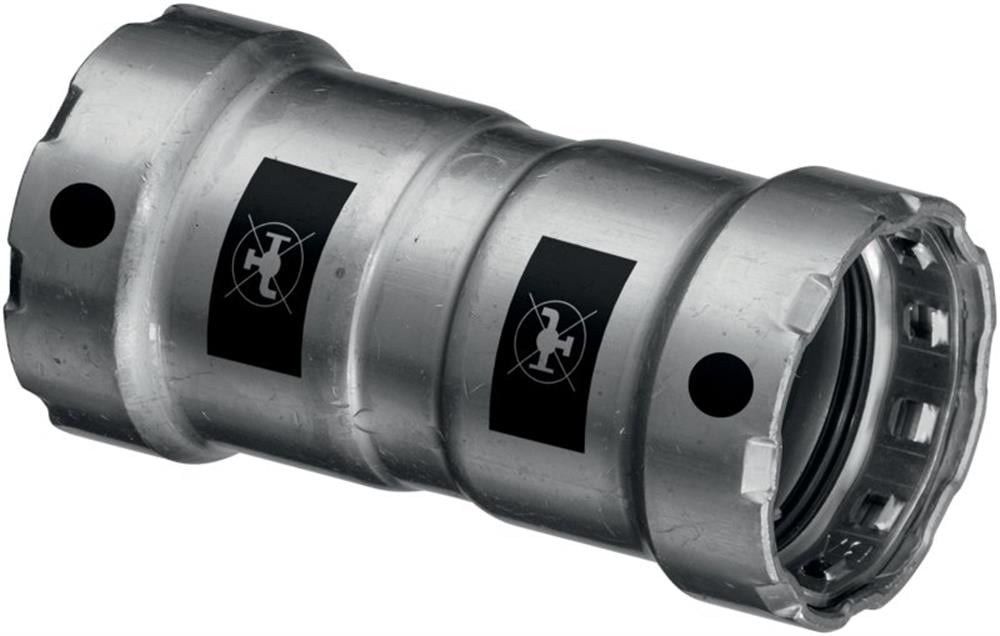

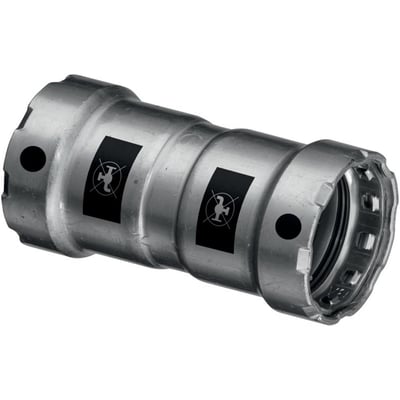

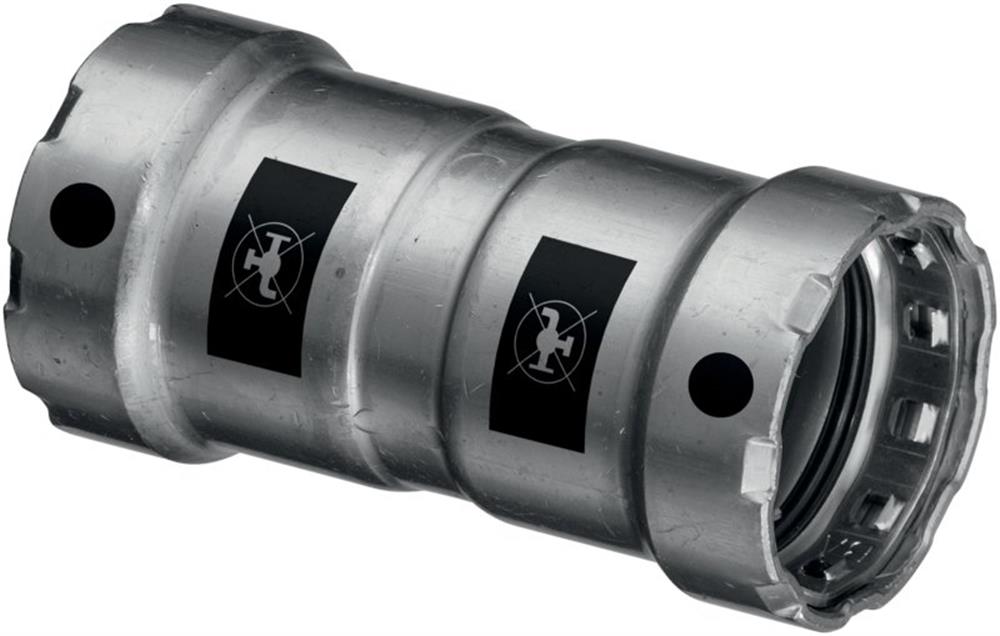

Viega Megapress muffe til 3/4-tommers stålrør, en lige sølvfarvet fitting med presstilslutninger i begge ender.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Megapress muffe til 3/4" stålrør med to presstilslutninger, SC-Contur og DN20. Til varme-, køle- og industriinstallationer. Læs mere…
  • Varenr.:
    0203025594
  • EAN nr.:
    4015211694760
  • Typenr.:
    694760
pr. stk. inkl. moms
118,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Megapress muffe er en lige fitting med to presstilslutninger til 3/4" stålrør. Den har SC-Contur, tilslutningsindikator og konturkode SC ved begge tilslutninger. Fittingen er systembundet og trækfast.

Megapress-systemet er egnet til varme-, køle- og industrianlæg, men ikke til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenter til drikkevandsinstallationer er mærket med symbolet »Ikke til drikkevandsinstallationer«.

Anvendelse og rørkompatibilitet

Fittingen kan anvendes til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). For rør iht. DIN EN 10220 er den angivne minimale vægtykkelse til presning 1,0 mm. Der angives desuden en minimumsvægtykkelse på 0,5 mm til dimension DN32.

  • Lukkede varmeanlæg
  • Lukkede køle- og varmekredse
  • Trykluftanlæg
  • Industrielt anlægsbyggeri
  • Brandsluknings- og sprinkleranlæg
  • Anlæg til tekniske gasser efter forespørgsel

Materialer og udførelse

Leverandørbeskrivelsen betegner Megapress-presfittings som stål 1.0308 med udvendig zink-nikkel-belægning. Attributterne angiver tilslutninger i stål, materialekvalitet St. 35 (DIN 10308) og materialet siliciumbronze. Disse materialebetegnelser er forskellige i de medfølgende produktdata.

Tætningsmaterialet er angivet som EPDM, mens O-ring-attributten angiver FKM. Produktbeskrivelsen nævner EPDM-pakninger, skæreringe og afstandsringe. Attributterne angiver samtidig, at fittings ikke har tætningsringe eller pakninger.

Mål og tekniske data

  • Rørdimension: 3/4" ved begge tilslutninger
  • Nominel diameter: DN20 ved begge tilslutninger
  • Udvendig rørdiameter: 26,9 mm ved begge tilslutninger
  • Byggelængde og samlet længde: 75 mm
  • Længde ved hver tilslutning: 29,5 mm
  • To presmuffetilslutninger
  • Konturkode: V; konturkode ved tilslutningerne: SC
  • Driftstryk: maks. 16 bar; maksimalt arbejdstryk ved 20 °C er angivet til 16 bar
  • Temperaturdata angiver driftstemperatur fra -5 til +140 °C og en maksimumtemperatur på 140 °C. Kontinuerlig middeltemperatur er også angivet til -25 til +105 °C, med maksimal kontinuerlig middeltemperatur på 110 °C og minimal kontinuerlig temperatur på -25 °C.
  • Med Megapress-bakke

For vand i et lukket system med EPDM-tætning angiver leverandøren driftsbetingelser på maks. 110 °C og maks. 16 bar.

Kontrol og øvrige oplysninger

Megapress-presfittings er synligt utætte, hvis de ikke er presset. Ved fyldning med vand kan udslip ses i trykområdet 1,0-6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar viser et tydeligt trykfald på manometeret upressede samlinger.

Fittingen er VdS-kontrolleret, og UL-undersøgelse er angivet. Den er ikke reducerende eller excentrisk og har ikke udlufter eller aftap. Til rør og fittings skal der anvendes korrosionsbeskyttelse og isolering iht. de gældende tekniske regler. Ved særlige industrielle krav henviser leverandøren til Viega Service Center.

Specifikationer

  • Varenummer:
    0203025594
  • EAN nummer:
    4015211694760
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    694760
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    75mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Lige
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    75.0 mm
  • Længde tilslutning 1:
    29.5 mm
  • Længde tilslutning 2:
    29.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Nej
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Nej
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    3/4"
  • Rørdimension 2:
    3/4"
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Muffe
  • Udvendig rørdiameter tilslutning 2:
    26.9 mm
  • Udvendig rørdiameter tilslutning 1:
    26.9 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
