- Varenr.:0203026124
- EAN nr.:4015211695330
- Typenr.:695330
Måske interessant?
Beskrivelse

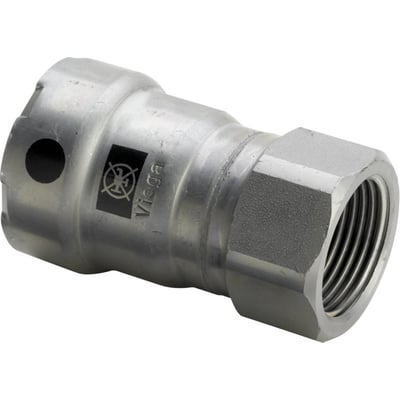

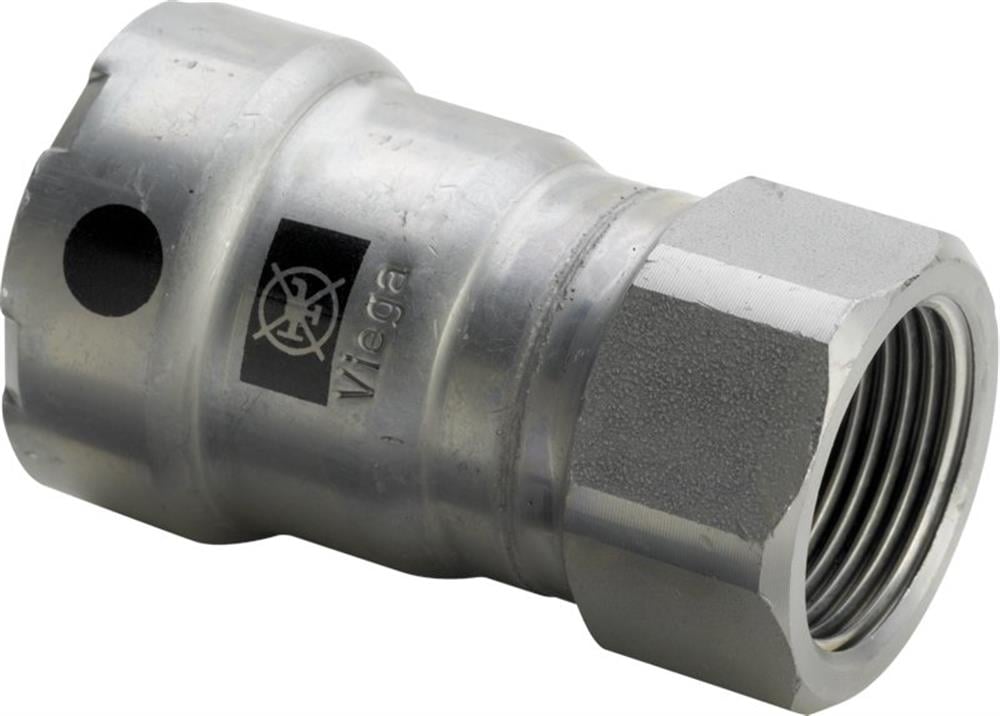

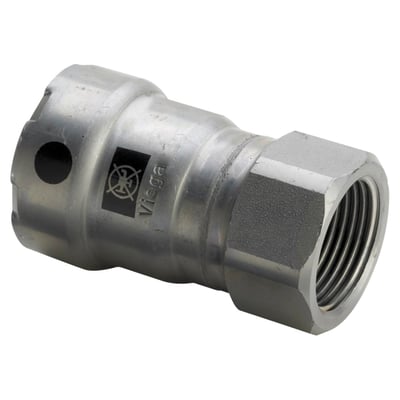

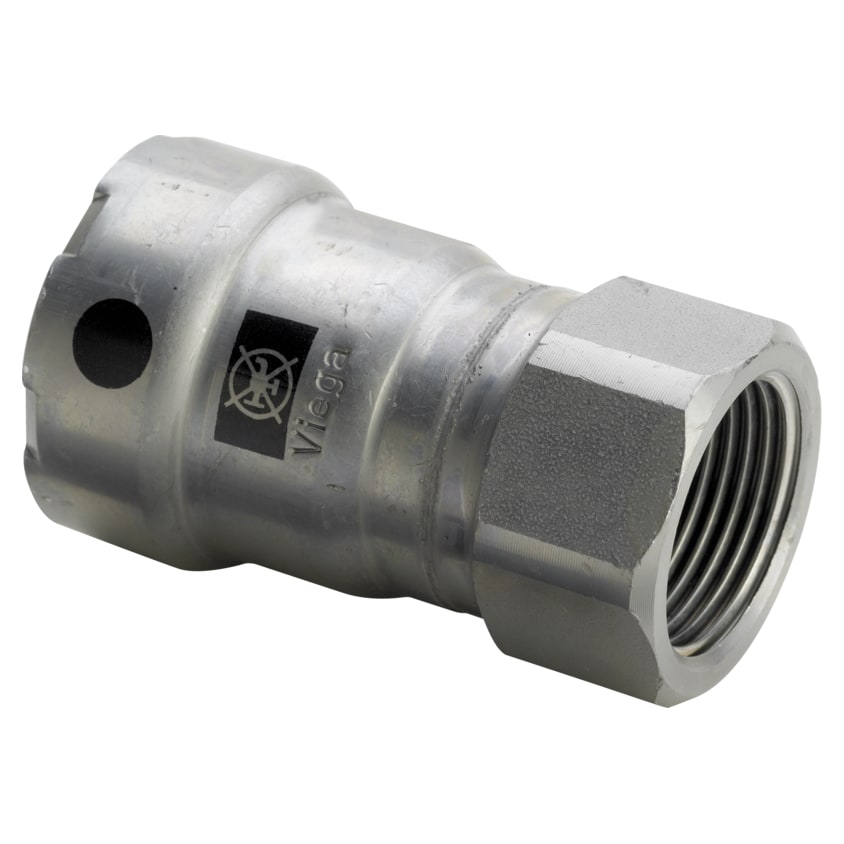

Viega Megapress-overgang med lige form, én presmuffe og 1/2" indvendigt gevind (Rp). Fittingen har SC-Contur og er beregnet til Megapress-systemet.
Anvendelse
Megapress-systemet kan anvendes i installationer til varme, køling og industri. Det er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260.
- Lukkede varmeanlæg og lukkede køle- og varmekredse
- Trykluftanlæg
- Industrielt anlægsbyggeri
- Brandsluknings- og sprinkleranlæg
- Anlæg til tekniske gasser efter forespørgsel
Kompatibilitet og funktion
Megapress-presfittings kan presses på sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). Ved rør iht. DIN EN 10220 er den angivne minimale vægtykkelse til presning 1,0 mm. For dimensioner til DN32 er den angivne minimumsvægtykkelse 0,5 mm.
Fittingen er synligt utæt, når den ikke er presset. Ved fyldning med vand kan utætheder ses i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret. Det gør det muligt at opdage upressede samlinger.
Materialer og tekniske data
- Dimensioner: 1/2" x 1/2"
- Tilslutninger: Megapress-presstilslutning og indvendigt gevind
- Udvendig rørdiameter: 21,8 mm ved begge tilslutninger
- Længde/byggelængde: 58 mm; reel arbejdslængde ved tilslutning 2: 20,8 mm
- Nøglebredde: 27 mm
- Konturdata: V; SC ved tilslutningerne
- Trækfast og med tilslutningsindikator
- Megapress-bakke
- Driftstryk: maks. 16 bar; maks. arbejdstryk ved 20 °C er angivet til 16 bar
- Temperaturdata: driftstemperatur -5 til +140 °C og maks. temperatur 140 °C. For kontinuerlig drift er der angivet et temperaturområde på -25 til 105 °C og en maksimal middeltemperatur på 110 °C.
- Ved anvendelse med EPDM-tætning: vand i lukket system, maks. 110 °C og maks. tryk 16 bar
- Ingen udlufter eller aftap
Systembeskrivelsen angiver presfittings af stål 1.0308 med stålkvalitet St. 35 (DIN 10308) og udvendig zink-nikkelbelægning. Attributdata angiver også siliciumbronze som materiale og forzinket overflade. Tætningsmaterialet er angivet som EPDM, mens O-ring-feltet angiver FKM.
Korrosionsbeskyttelse
Systembeskrivelsen angiver, at rørene skal beskyttes mod korrosion med egnede foranstaltninger, og at rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser Viega til Viega Service Center.
Specifikationer
-
Varenummer:0203026124
-
EAN nummer:4015211695330Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:695330Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:1Stk
-
Bakker:Megapress bakke
-
Bøjningsradius:0.0 mm
-
Byggelængde:58mm
-
Driftstemperatur:-5 til + 140 gr°C
-
Drifttryk max:16bar
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Lige
-
Gastilladelse QA:Nej
-
Gevind:1/2"
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde:58.0 mm
-
LPCB-undersøgelse:Nej
-
Maks. driftstryk ved maks. medietemperatur:16.0 bar
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Siliciumbronze
-
Materiale tilslutning 1:Stål
-
Materiale tilslutning 2:Stål
-
Materialekvalitet tilslutning 2:St. 35 ( DIN 10308)
-
Materialekvalitet tilslutning 1:St. 35 ( DIN 10308)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med tilslutningsindikator:Ja
-
Med udlufter:Nej
-
Middeltemperatur (kontinuerlig):-25 - 105 °C
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nøglebredde:27.0 mm
-
Nøglevidde på møtgrik:0.0 mm
-
Nominel diameter tilslutning 2:1/2"
-
Nominel diameter tilslutning 1:1/2"
-
O ring:FKM
-
Overflade:Forzinket
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Zink/nikkel
-
Overfladebeskyttelse tilslutning 2:Zink/nikkel
-
Reducerende:Ja
-
Reel arbejdslængde tilslutning 2:20.8 mm
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:1/2"
-
Rørdimension 2:1/2"
-
Standard dimensionsforhold (SDR):0.0
-
Standardflange:Andet
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Temperatur Max.:140°C
-
Tilslutning (1):Pres system
-
Tilslutning 2:Indvendig gevind metrisk
-
Trækfast:Ja
-
Type:Overgang
-
Udvendig rørdiameter tilslutning 2:21.8 mm
-
Udvendig rørdiameter tilslutning 1:21.8 mm
-
UL-undersøgelse:Nej
-
ULC-farve:Nej
-
Vægtykkelse tilslutning 1:1.0 mm
-
Vægtykkelse tilslutning 2:1.0 mm
-
VdS-kontrolleret:Nej
-
Vinkel på bøjning:0.0 °
-
Zeta værdi:0.0
-
Serie:Megapress
-
Producent/forhandler:Viega
