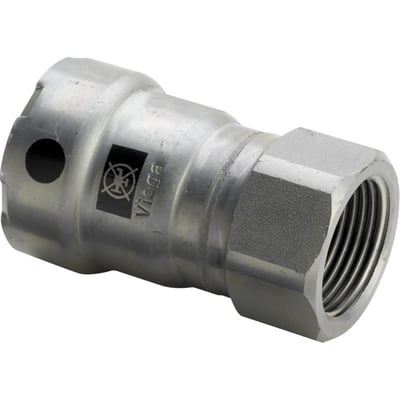

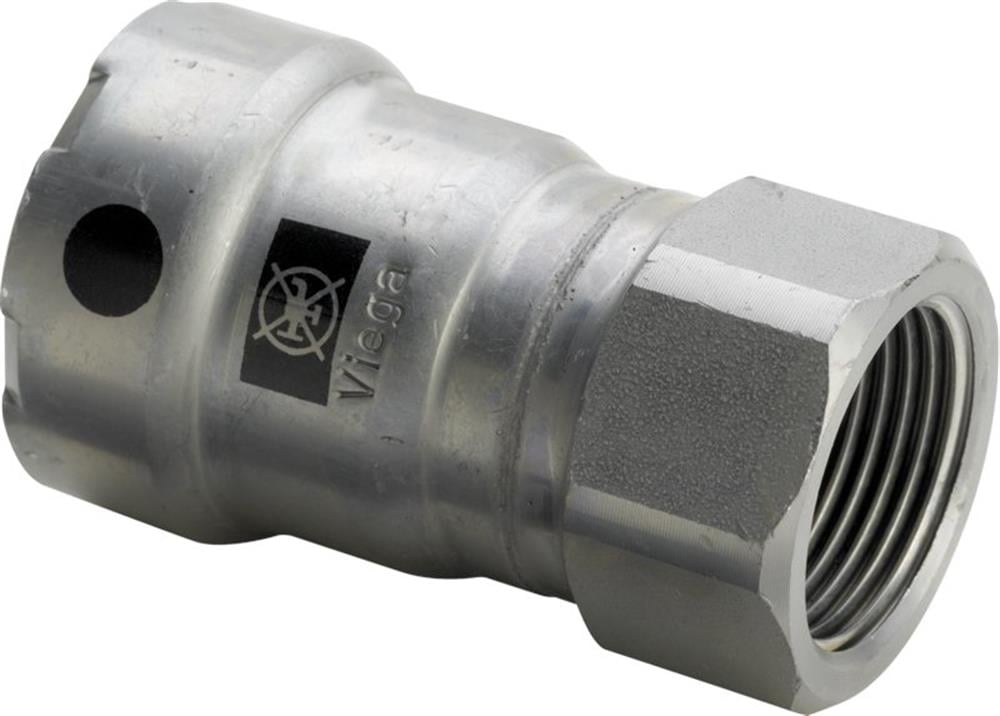

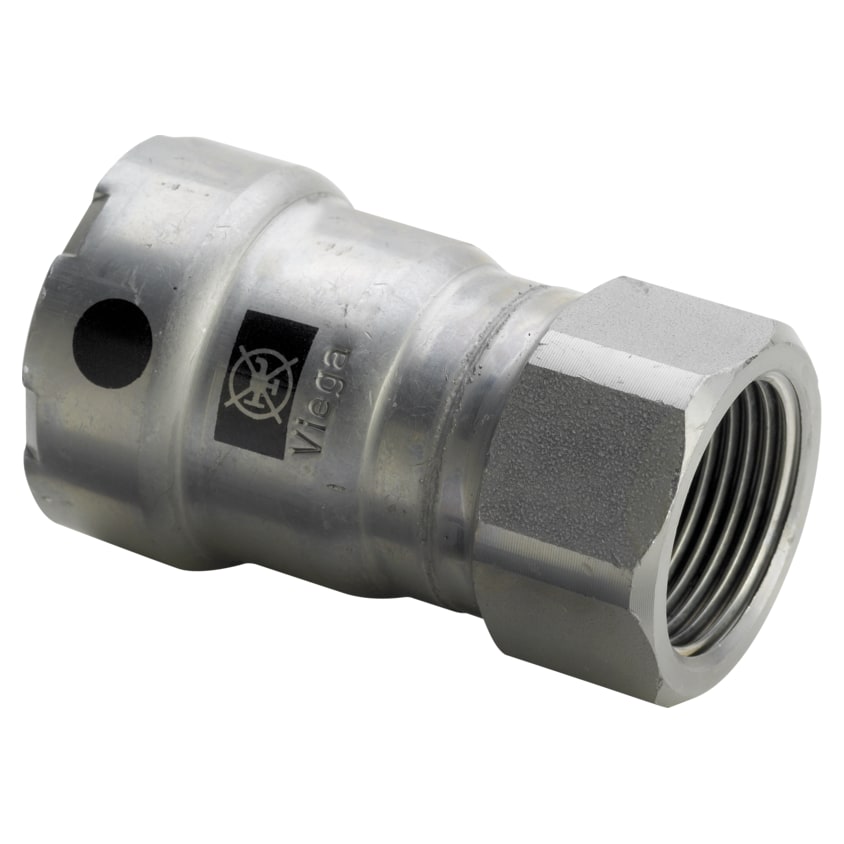

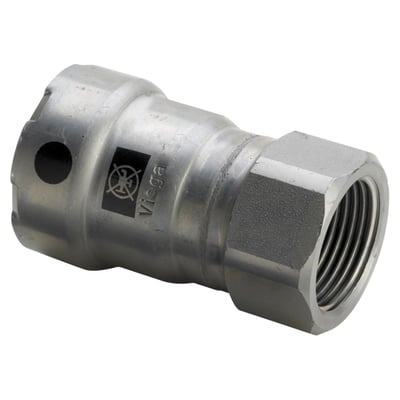

Viega Megapress overgang, 1″ x 1″, pres x Rp-gevind

Viega Megapress-overgang 1″ x 1″ med presmuffe i den ene ende og indvendigt gevind i den anden.
PRISGARANTI
30+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Megapress-overgang med 1″ presmuffe og Rp 1″ indvendigt gevind. Til udvalgte varme-, køle- og industrianlæg; ikke til drikkevand eller brændgasser. Læs mere…
  • Varenr.:
    0203026140
  • EAN nr.:
    4015211695354
  • Typenr.:
    695354
pr. stk. inkl. moms
138,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Anvendelse

Viega Megapress-overgangen har en 1″ presmuffe og et Rp 1″ indvendigt gevind. Den er beregnet til Megapress-systemet og kan anvendes i lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg. Anlæg til tekniske gasser er angivet som anvendelse efter forespørgsel.

Megapress-systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenter til systemet er mærket med symbolet »Ikke til drikkevandsinstallationer«.

System og rørkompatibilitet

Megapress-presfittings er stålformede fittings af stål 1.0308 med udvendig zink-nikkelbelægning. De kan anvendes til presning af sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). For rør iht. DIN EN 10220 er den angivne minimale vægtykkelse til presning 1,0 mm. Derudover angiver systembeskrivelsen en minimumsvægtykkelse på 0,5 mm til dimension DN32.

Fittingen har SC-Contur, er trækfast og har tilslutningsindikator. Den anvendes med Megapress-bakker.

Tekniske data

  • Tilslutninger: 1″ presmuffe x Rp 1″ indvendigt gevind
  • Udvendig rørdiameter: 34,2 mm på begge tilslutninger
  • Længde og byggelængde: 69 mm
  • Reel arbejdslængde på tilslutning 2: 23 mm
  • Nøglebredde: 41 mm
  • Vægtykkelse angivet for begge tilslutninger: 1,0 mm
  • Konturkoder: SC på tilslutning 1 og V på tilslutning 2
  • Maksimalt driftstryk: 16 bar, også angivet ved 20 °C og ved maksimal medietemperatur
  • Temperaturdata i produktattributterne: -5 til +140 °C; maksimal kontinuerlig middeltemperatur er også angivet som -25 til +105 °C og -25 til +110 °C
  • VdS-kontrolleret og UL-undersøgt

Tætning og driftsbetingelser

Produktattributterne angiver en FKM-O-ring, mens leverandørens systembeskrivelse omtaler EPDM-tætning. For vand i et lukket system med EPDM-tætning angives en maksimal driftstemperatur på 110 °C og et maksimalt tryk på 16 bar.

Leverandørdata angiver også siliciumbronze som materiale, mens systembeskrivelsen beskriver Megapress-presfittings som stål 1.0308. Overfladen er angivet som forzinket og med zink-nikkel-overfladebeskyttelse.

Kontrol af upressede samlinger

Megapress-presfittings er synligt utætte, hvis de ikke er presset. Ved fyldning af anlægget ses vandudstrømning i trykområdet fra 1,0 til 6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et tydeligt trykfald på manometeret.

Korrosionsbeskyttelse

Systembeskrivelsen angiver, at zink-nikkelbelægningen beskytter fittingens yderside mod korrosion, eksempelvis ved kondensdannelse i køleanlæg. Rør skal beskyttes med egnede foranstaltninger mod korrosion, og rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser leverandøren til Viega Service Center.

Godkendelser og øvrige oplysninger

Produktdataene angiver ikke FM-, LPCB- eller KIWA-godkendelse, ULC-farve eller gastilladelse QA. Fittingen er angivet som systembundet og ikke-reducerende i tilslutningsstørrelserne 1″ x 1″.

Specifikationer

  • Varenummer:
    0203026140
  • EAN nummer:
    4015211695354
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    695354
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    Megapress bakke
  • Bøjningsradius:
    0.0 mm
  • Byggelængde:
    69mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Lige
  • Gastilladelse QA:
    Nej
  • Gevind:
    1"
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    V
  • Længde:
    69.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    41.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    1"
  • Nominel diameter tilslutning 1:
    1"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Ja
  • Reel arbejdslængde tilslutning 2:
    23.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    1"
  • Rørdimension 2:
    1"
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Indvendig gevind metrisk
  • Trækfast:
    Ja
  • Type:
    Overgang
  • Udvendig rørdiameter tilslutning 2:
    34.2 mm
  • Udvendig rørdiameter tilslutning 1:
    34.2 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Zeta værdi:
    0.0
  • Producent/forhandler:
    Viega
