- Varenr.:0203026098
- EAN nr.:4015211695279
- Typenr.:695279
Måske interessant?
Beskrivelse
Produktbeskrivelse

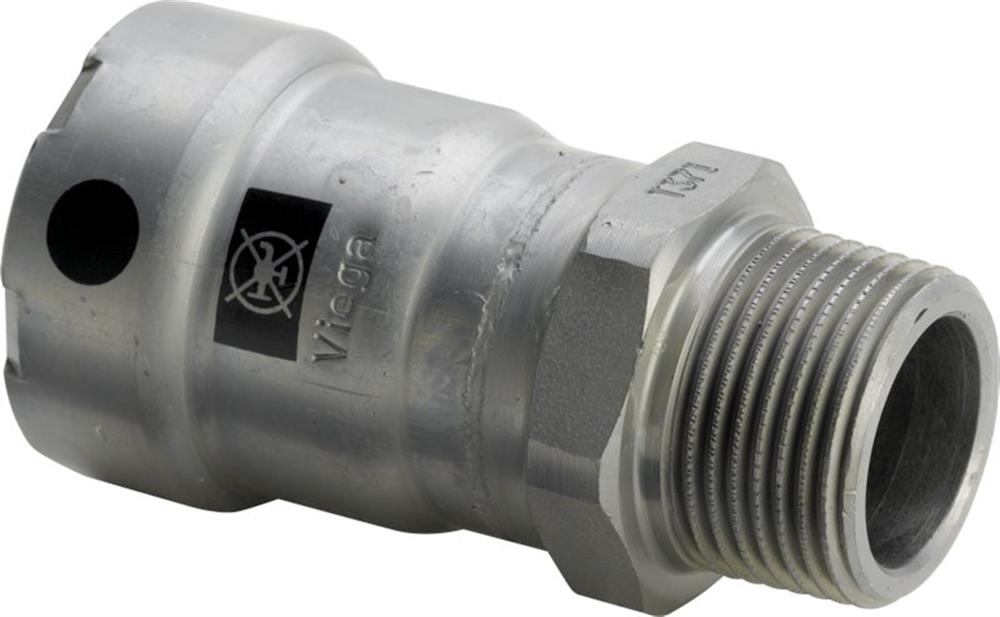

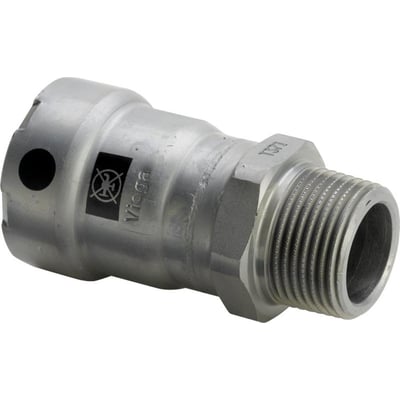

Viega Megapress overgang med én presmuffe og 1/2" udvendigt amerikansk konisk rørgevind (NPT). Overgangen er lige, trækfast og forsynet med SC-Contur samt tilslutningsindikator. Den har V-kontur og passer til Megapress-bakker.
- Tilslutning 1: Pres system, nominel diameter 1/2"
- Tilslutning 2: Udvendigt NPT-gevind, nominel diameter 1/2"
- Udvendig rørdiameter: 21,8 mm ved begge tilslutninger
- Længde og byggelængde: 64 mm
- Reel arbejdslængde ved tilslutning 2: 36,6 mm
- Nøglebredde: 27 mm
- Konturkoder: V for produktet og SC for tilslutningerne
- Maks. driftstryk: 16 bar
- Driftstemperatur angivet i produktdata: -5 til +140 °C
- Overflade angivet som forzinket; overfladebeskyttelsen er angivet som zink/nikkel
Materialer og tætning
Tilslutningerne er angivet som stål i kvalitet St. 35 (DIN 10308), mens leverandørbeskrivelsen angiver stål 1.0308. Produktfeltet for materiale angiver siliciumbronze. Tætningsmaterialet er angivet som EPDM, og feltet for O-ring angiver FKM.
Anvendelse og kompatibilitet
Megapress-systemet er egnet til varme-, køle- og industrianlæg. Fittingen kan anvendes til presning af sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør i henhold til DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). For rør iht. DIN EN 10220 er den angivne minimale vægtykkelse til presning 1,0 mm. Produktdata angiver desuden en minimumsvægtykkelse på 0,5 mm til dimension DN32.
- Lukkede varmeanlæg
- Lukkede køle- og varmekredse
- Trykluftanlæg
- Industrielt anlægsbyggeri
- Brandsluknings- og sprinkleranlæg
- Anlæg til tekniske gasser efter forespørgsel
Systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260.
Driftsforhold og kontrol
Ved anvendelse med EPDM-tætning til vand i et lukket system angiver leverandørbeskrivelsen en driftstemperatur på maks. 110 °C og et maksimalt tryk på 16 bar. Produktdata angiver også et kontinuerligt temperaturområde på -25 til 105 °C samt en maksimal kontinuerlig middeltemperatur på 110 °C.
Megapress-presfittings er synligt utætte, når de ikke er presset. Ved påfyldning med vand ses udstrømning i trykområdet 1,0 til 6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar viser manometeret et tydeligt trykfald, så upressede samlinger kan opdages.
Korrosionsbeskyttelse
Fittingen har en udvendig zink-nikkelbelægning. Rørene skal beskyttes med egnede foranstaltninger mod korrosion, og rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser Viega til deres Service Center.
Specifikationer
-
Varenummer:0203026098
-
EAN nummer:4015211695279Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:695279Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:1Stk
-
Bakker:Megapress bakke
-
Bøjningsradius:0.0 mm
-
Byggelængde:64mm
-
Driftstemperatur:-5 til + 140 gr°C
-
Drifttryk max:16bar
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Lige
-
Gastilladelse QA:Nej
-
Gevind:1/2"
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde:64.0 mm
-
LPCB-undersøgelse:Nej
-
Maks. driftstryk ved maks. medietemperatur:16.0 bar
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Siliciumbronze
-
Materiale tilslutning 1:Stål
-
Materiale tilslutning 2:Stål
-
Materialekvalitet tilslutning 2:St. 35 ( DIN 10308)
-
Materialekvalitet tilslutning 1:St. 35 ( DIN 10308)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med tilslutningsindikator:Ja
-
Med udlufter:Nej
-
Middeltemperatur (kontinuerlig):-25 - 105 °C
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nøglebredde:27.0 mm
-
Nøglevidde på møtgrik:0.0 mm
-
Nominel diameter tilslutning 2:1/2"
-
Nominel diameter tilslutning 1:1/2"
-
O ring:FKM
-
Overflade:Forzinket
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Zink/nikkel
-
Overfladebeskyttelse tilslutning 2:Zink/nikkel
-
Reducerende:Ja
-
Reel arbejdslængde tilslutning 2:36.6 mm
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:1/2"
-
Rørdimension 2:1/2"
-
Standard dimensionsforhold (SDR):0.0
-
Standardflange:Andet
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Temperatur Max.:140°C
-
Tilslutning (1):Pres system
-
Tilslutning 2:Udvendigt Amerikansk rørgevind konisk (NPT)
-
Trækfast:Ja
-
Type:Overgang
-
Udvendig rørdiameter tilslutning 2:21.8 mm
-
Udvendig rørdiameter tilslutning 1:21.8 mm
-
UL-undersøgelse:Nej
-
ULC-farve:Nej
-
Vægtykkelse tilslutning 1:1.0 mm
-
Vægtykkelse tilslutning 2:1.0 mm
-
VdS-kontrolleret:Nej
-
Vinkel på bøjning:0.0 °
-
Zeta værdi:0.0
-
Serie:Megapress
-
Producent/forhandler:Viega
