Viega Megapress overgang, 1" x 1", pres/NPT

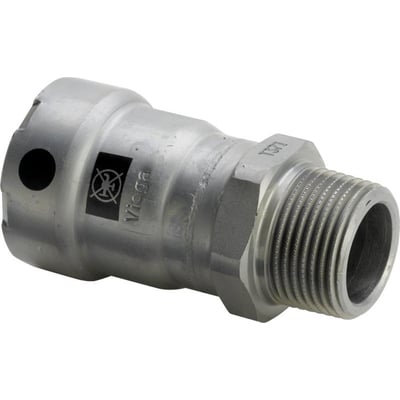

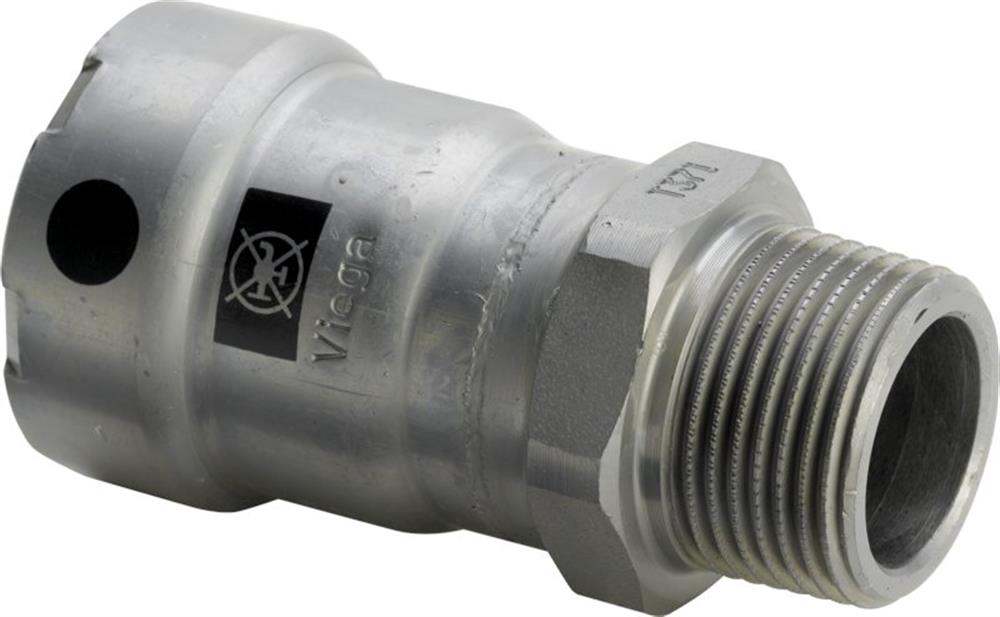

Viega Megapress-overgang på 1" x 1" med presmuffe og udvendigt NPT-gevind, set skråt fra siden.
PRISGARANTI
10 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Lige Viega Megapress-overgang med 1" presstilslutning, 1" udvendigt NPT-gevind, SC-Contur og maksimalt driftstryk på 16 bar. Læs mere…
  • Varenr.:
    0203018925
  • EAN nr.:
    4015211695293
  • Typenr.:
    695293
pr. stk. inkl. moms
144,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Megapress-overgang med én presmuffe og udvendigt amerikansk konisk rørgevind (NPT). Fittingen er lige, systembundet og trækfast og har SC-Contur samt tilslutningsindikator. Den er beregnet til Megapress-systemet og anvendes til stålrør.

  • Dimension: 1" x 1" (DN 25)
  • Tilslutning 1: pres system, konturkode SC
  • Tilslutning 2: udvendigt NPT-gevind, konturkode SC
  • Udvendig rørdiameter: 34,2 mm ved begge tilslutninger
  • Byggelængde: 78 mm; reel arbejdslængde ved tilslutning 2: 43,3 mm
  • Nøglebredde: 41 mm
  • Vægtykkelse ved begge tilslutninger: 1,0 mm
  • Konturkode: V; presset udføres med Megapress-bakke
  • VdS-kontrolleret og UL-undersøgt

Anvendelse og kompatibilitet

Megapress-systemet er egnet til varme-, køle- og industrianlæg. Fittingen kan anvendes med sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1).

  • Anvendelsesområder omfatter lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg.
  • Anlæg til tekniske gasser kan anvendes efter forespørgsel.
  • Ved rør iht. DIN EN 10220 er den minimale vægtykkelse til presning 1,0 mm.
  • En særskilt oplysning angiver en minimumsvægtykkelse på 0,5 mm til dimension DN 32.
  • Systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenterne er markeret med symbolet »ikke til drikkevandsinstallationer«.

Driftsdata

Maksimalt arbejdstryk er 16 bar, både ved 20 °C og ved den angivne maksimale medietemperatur. Produktdata angiver en driftstemperatur på -5 til +140 °C og en maksimal temperatur på 140 °C. De tekniske data angiver desuden en kontinuerlig middeltemperatur på -25 til +105 °C samt et interval for kontinuerlig middeltemperatur fra -25 til 110 °C. Ved anvendelse med EPDM-tætning i et lukket vandsystem er den angivne maksimale driftstemperatur 110 °C og det maksimale tryk 16 bar.

Materialer og udførelse

Leverandørbeskrivelsen angiver presfittingen som stål 1.0308 med udvendig zink-nikkelbelægning. Tilslutningerne er angivet som stål, materialekvalitet St. 35 (DIN 10308). Produktattributterne angiver også siliciumbronze som materiale og beskriver overfladen som forzinket. O-ringen er angivet som FKM, mens systembeskrivelsen angiver EPDM som tætningsmateriale.

Zink-nikkelbelægningen beskytter fittingen mod udvendig korrosion, eksempelvis ved kondensdannelse i køleanlæg. Rør skal beskyttes mod korrosion med egnede foranstaltninger, og rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser Viega til sit servicecenter.

Kontrol af upressede samlinger

Megapress-presfittings er synligt utætte, når de ikke er presset. Ved fyldning af anlægget ses vandudstrømning i trykområdet fra 1,0 til 6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret, så upressede samlinger kan opdages under prøvningen.

Specifikationer

  • Varenummer:
    0203018925
  • EAN nummer:
    4015211695293
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    695293
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    Megapress bakke
  • Bøjningsradius:
    0.0 mm
  • Byggelængde:
    78mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Lige
  • Gastilladelse QA:
    Nej
  • Gevind:
    1"
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    78.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    41.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    1"
  • Nominel diameter tilslutning 1:
    1"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Ja
  • Reel arbejdslængde tilslutning 2:
    43.3 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    1"
  • Rørdimension 2:
    1"
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Udvendigt Amerikansk rørgevind konisk (NPT)
  • Trækfast:
    Ja
  • Type:
    Overgang
  • Udvendig rørdiameter tilslutning 2:
    34.2 mm
  • Udvendig rørdiameter tilslutning 1:
    34.2 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Zeta værdi:
    0.0
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
