Viega Megapress overgang, 3/4" x 3/4", pres/NPT

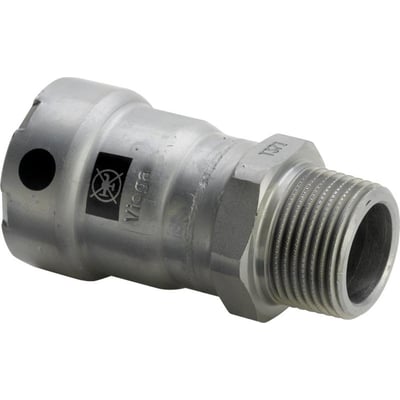

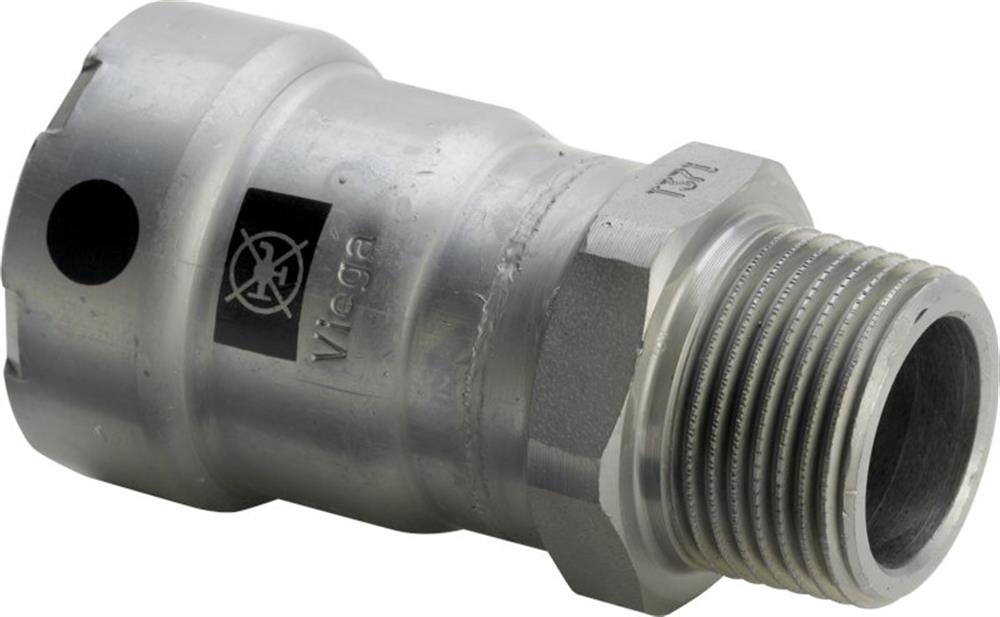

Viega Megapress lige overgang 3/4" x 3/4" med presmuffe og udvendigt gevind, set skråt fra siden.
PRISGARANTI
40+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Lige Megapress-overgang med presstilslutning og 3/4" udvendigt konisk NPT-gevind. Længde 70 mm, DN20 og driftstryk op til 16 bar. Læs mere…
  • Varenr.:
    0203026108
  • EAN nr.:
    4015211695286
  • Typenr.:
    695286
pr. stk. inkl. moms
124,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

Viega Megapress-overgang med lige form, én presmuffe og udvendigt konisk NPT-gevind. Tilslutningerne er 3/4" x 3/4", og produktet har SC-Contur. Gevindet er angivet som NPT i tilslutningsdataene; en supplerende produktbeskrivelse nævner R-gevind.

  • Tilslutning 1: Megapress-pres system, 3/4", DN20
  • Tilslutning 2: udvendigt konisk NPT-gevind, 3/4"
  • Udvendig rørdiameter: 27,3 mm ved begge tilslutninger
  • Længde: 70 mm
  • Reel arbejdslængde ved tilslutning 2: 39,6 mm
  • Nøglebredde: 32 mm
  • Kontur: V; tilslutningskonturer: SC
  • Megapress-bakke
  • Forzinket overflade med zink-nikkel-belægning
  • Materialet er angivet som siliciumbronze; tilslutningerne er angivet som stål, kvalitet St. 35 (DIN 10308). Systembeskrivelsen angiver stål 1.0308.
  • O-ring er angivet som FKM, og tætningsmaterialet er angivet som EPDM
  • Trækfast og med tilslutningsindikator
  • VdS-kontrolleret; UL-undersøgelse: ja

Anvendelse og kompatibilitet

Megapress-systemet er beregnet til varme-, køle- og industrianlæg. Overgangen kan anvendes med sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). Til rør iht. DIN EN 10220 er den angivne minimale vægtykkelse ved presning 1,0 mm. Systembeskrivelsen angiver desuden en minimumsvægtykkelse på 0,5 mm til dimension DN32.

  • Lukkede varmeanlæg
  • Lukkede køle- og varmekredse
  • Trykluftanlæg
  • Industrielt anlægsbyggeri
  • Brandsluknings- og sprinkleranlæg
  • Anlæg til tekniske gasser efter forespørgsel

Megapress-systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenterne er mærket med symbolet ”Ikke til drikkevandsinstallationer”.

Driftsdata

  • Maksimalt driftstryk: 16 bar
  • Temperaturområde angivet for produktet: -5 til +140 °C
  • Kontinuerlig middeltemperatur er også angivet som -25 til +105 °C
  • Ved anvendelse med EPDM-tætning i et lukket vandsystem angives driftstemperatur op til 110 °C og maksimalt tryk på 16 bar

Megapress-presfittings er synligt utætte, hvis de ikke er presset. Ved påfyldning med vand ses udstrømning i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.

Korrosionsbeskyttelse

Fittingen har en udvendig zink-nikkel-belægning. Rør skal beskyttes med egnede foranstaltninger mod korrosion, og rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser Viega til Viega Service Center.

Specifikationer

  • Varenummer:
    0203026108
  • EAN nummer:
    4015211695286
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    695286
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    Megapress bakke
  • Bøjningsradius:
    0.0 mm
  • Byggelængde:
    70mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Lige
  • Gastilladelse QA:
    Nej
  • Gevind:
    3/4"
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    70.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    32.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    3/4"
  • Nominel diameter tilslutning 1:
    3/4"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Ja
  • Reel arbejdslængde tilslutning 2:
    39.6 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    3/4"
  • Rørdimension 2:
    3/4"
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Udvendigt Amerikansk rørgevind konisk (NPT)
  • Trækfast:
    Ja
  • Type:
    Overgang
  • Udvendig rørdiameter tilslutning 2:
    27.3 mm
  • Udvendig rørdiameter tilslutning 1:
    27.3 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Zeta værdi:
    0.0
  • Producent/forhandler:
    Viega
