Viega Megapress skydemuffe, 3/4"

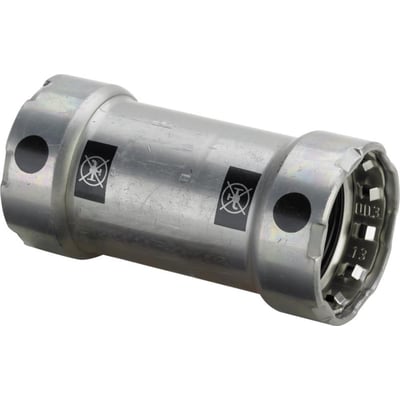

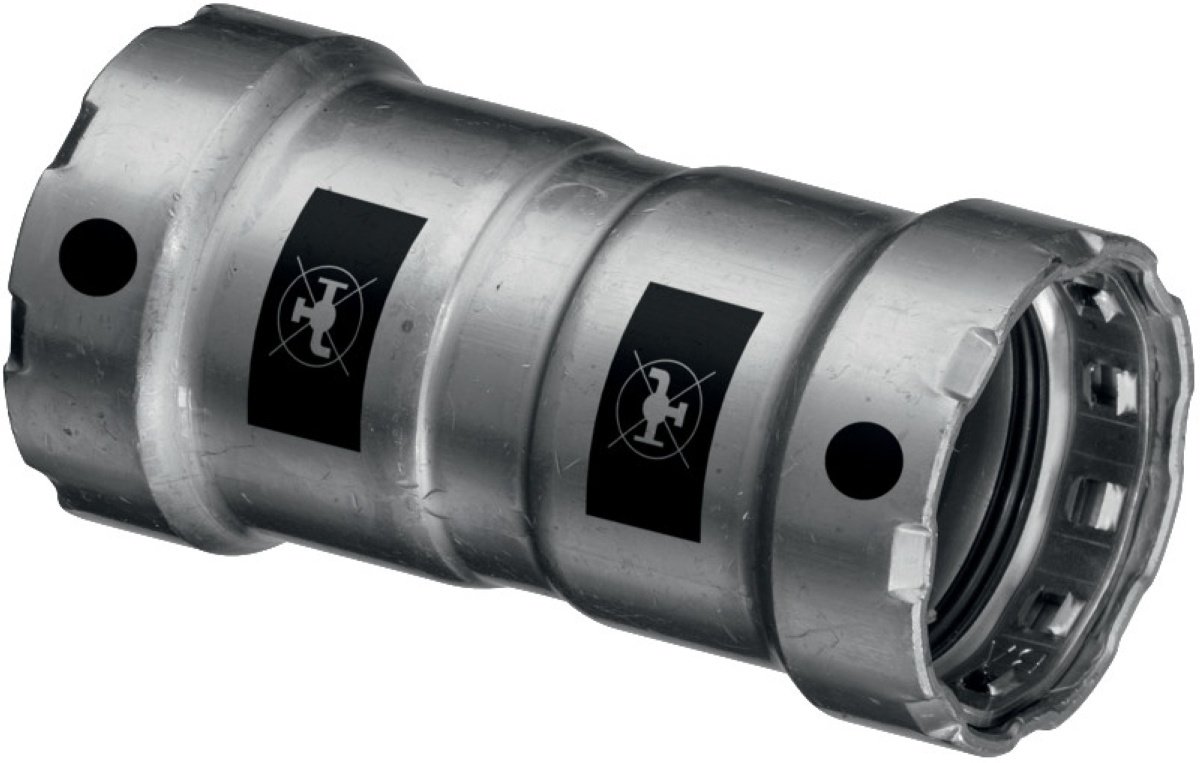

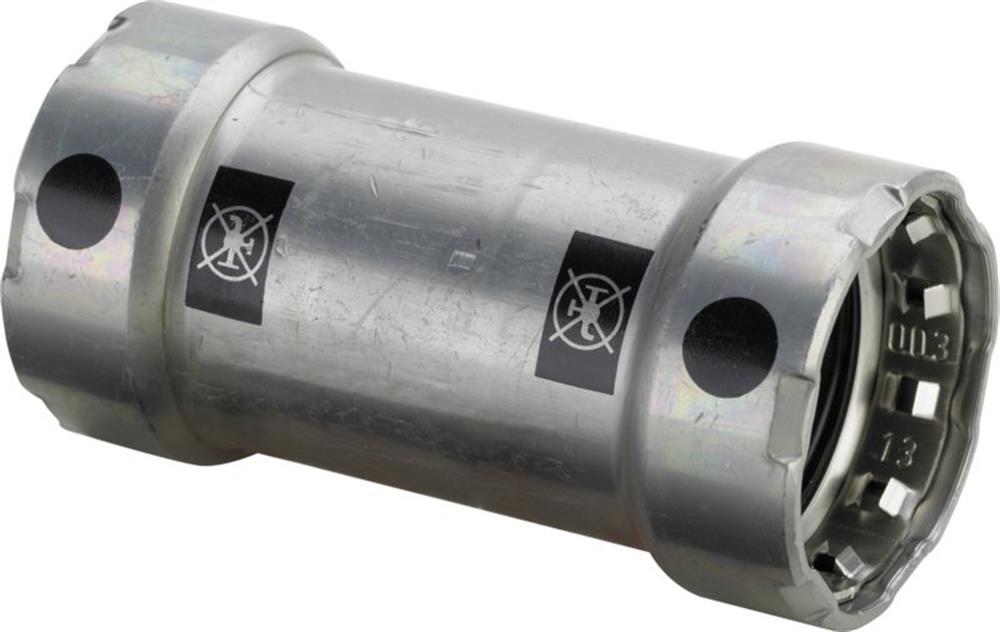

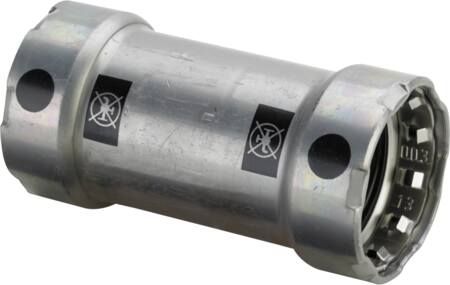

Viega Megapress skydemuffe til 3/4-tommers rør med to pressender, vist skråt med åbningen i højre ende synlig.Viega Megapress skydemuffe til 3/4-tommers rør set fra en anden skrå vinkel med begge pressender synlige.
PRISGARANTI
50+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Megapress skydemuffe til 3/4" stålrør med SC-Contur og to pressender. Til varme-, køle- og industrianlæg; ikke til drikkevandsinstallationer. Læs mere…
  • Varenr.:
    0203025659
  • EAN nr.:
    4015211694821
  • Typenr.:
    694821
pr. stk. inkl. moms
128,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Anvendelse

Viega Megapress skydemuffen er beregnet til Megapress-presforbindelser på stålrør. Systemet kan anvendes i lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg. Anlæg til tekniske gasser er angivet som anvendelse efter forespørgsel.

Systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenterne er mærket med symbolet »Ikke til drikkevandsinstallationer«.

Rør og presforbindelser

Skydemuffen har lige form, to 3/4" presforbindelser og SC-Contur. Den er beregnet til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). Til rør iht. DIN EN 10220 er den angivne mindste vægtykkelse ved presning 1,0 mm. Der er desuden angivet en mindste vægtykkelse på 0,5 mm til dimension DN32.

  • Nominel rørdimension: 3/4" i begge ender
  • Udvendig rørdiameter: 26,9 mm i begge ender
  • Byggelængde: 75 mm
  • Tilslutningslængde: 29,5 mm i hver ende
  • Konturkode: V; konturkode for tilslutningerne: SC
  • Trækfast og systembundet
  • Ikke reducerende og ikke excentrisk
  • Uden udlufter, aftap og stopbuffer; med tilslutningsindikator
  • Megapress-bakke

Materialer og tætning

Leverandørbeskrivelsen angiver presfittingen som stål 1.0308 med udvendig zink-nikkelbelægning. Tilslutningerne er angivet som stål, materialekvalitet St. 35 (DIN 10308). Produktdataene angiver samtidig materialet som siliciumbronze og overfladen som forzinket. O-ring er angivet som FKM, mens tætningsmaterialet i øvrige data og leverandørteksten er angivet som EPDM. Leverandørteksten omtaler også skæreringe og afstandsringe.

Driftsdata

Maksimalt arbejdstryk er angivet til 16 bar ved 20 °C. Produktattributterne angiver en driftstemperatur fra -5 til +140 °C og en maksimal temperatur på 140 °C. Andre angivne temperaturdata er et kontinuerligt temperaturområde på -25 til +105 °C, en minimumstemperatur på -25 °C og en maksimal middeltemperatur på 110 °C. For vand i et lukket system med EPDM-tætning angiver leverandørbeskrivelsen drift ved op til 110 °C og maksimalt 16 bar.

Upressede samlinger og godkendelser

Megapress-presfittings er synligt utætte, når de ikke er presset. Ved fyldning med vand ses lækage i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.

  • VdS-kontrolleret; leverandørteksten angiver VdS-godkendelse som tysk sikkerhedsgodkendelse
  • UL-undersøgelse: ja
  • FM- og LPCB-undersøgelse: nej
  • KIWA-certificering og gastilladelse QA: nej

Ved industrielle anvendelser med særlige krav henviser leverandøren til Viega Service Center. Rør skal beskyttes mod udvendig korrosion med egnede foranstaltninger, og rør og fittings skal isoleres iht. gældende tekniske regler.

Specifikationer

  • Varenummer:
    0203025659
  • EAN nummer:
    4015211694821
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    694821
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    75mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Lige
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    75.0 mm
  • Længde tilslutning 1:
    29.5 mm
  • Længde tilslutning 2:
    29.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Nej
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    3/4"
  • Nominel diameter tilslutning 1:
    3/4"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Nej
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    3/4"
  • Rørdimension 2:
    3/4"
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Skydemuffe
  • Udvendig rørdiameter tilslutning 2:
    26.9 mm
  • Udvendig rørdiameter tilslutning 1:
    26.9 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
