Viega Megapress T-stykke, 1", 90°

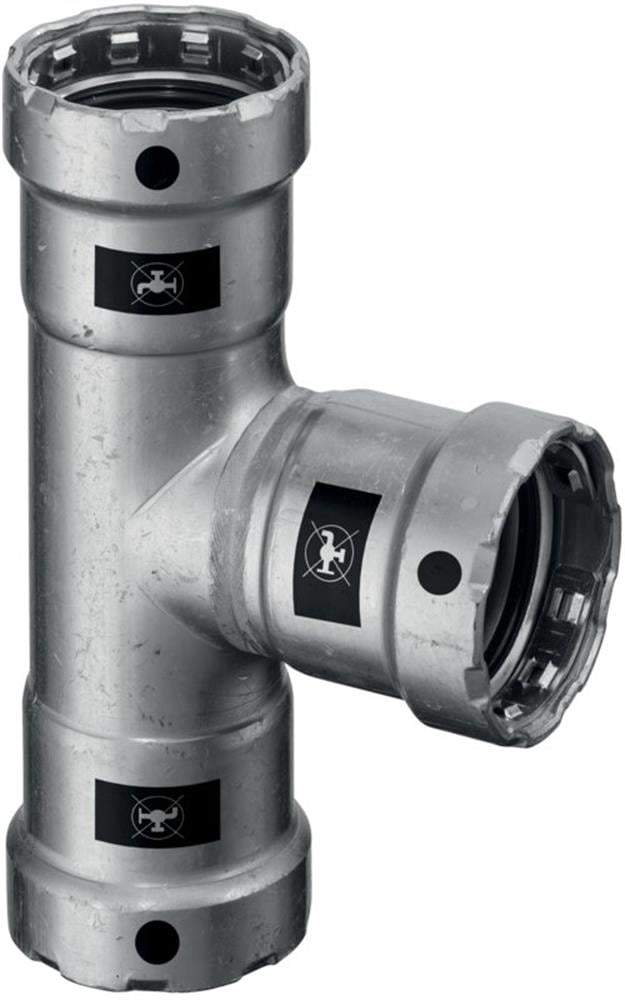

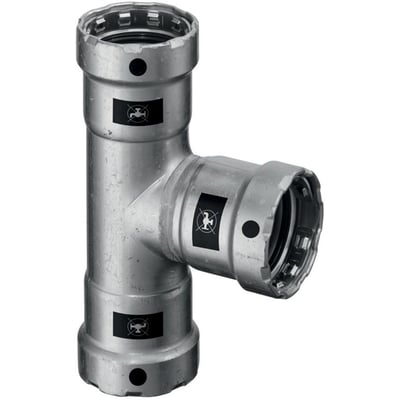

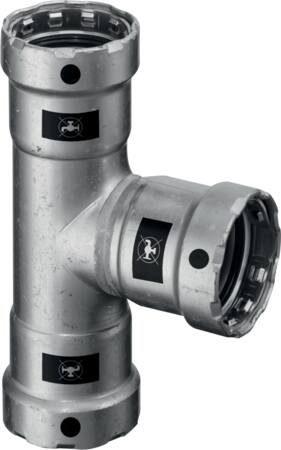

Viega Megapress T-stykke på 1 tomme med tre synlige presmuffer i 90 graders vinkel, vist forfra.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Megapress T-stykke med tre 1" presforbindelser, 90° V-kontur og SC-Contur til varme-, køle- og industrianlæg. Læs mere…
  • Varenr.:
    0203026331
  • EAN nr.:
    4015211699024
  • Typenr.:
    699024
pr. stk. inkl. moms
365,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Megapress T-stykke med tre presforbindelser i dimension 1" og en fast vinkel på 90°. Fittingen har V-kontur, SC-Contur og stopbuffer og anvendes med Megapress-bakke. Den er systembundet og ikke reducerende.

Megapress-systemet er beregnet til installationer i varme-, køle- og industrianlæg. Det kan anvendes med sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør efter DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1).

Anvendelse og begrænsninger

  • Lukkede varmeanlæg og lukkede køle- og varmekredse
  • Trykluftanlæg og industrielt anlægsbyggeri
  • Brandsluknings- og sprinkleranlæg
  • Anlæg til tekniske gasser efter forespørgsel
  • Ikke egnet til drikkevandsinstallationer eller brændgasser efter DVGW G 260. Komponenter er mærket med symbolet ”Ikke til drikkevandsinstallationer”.

Tekniske data

  • Dimension: 1" på alle tre tilslutninger; udvendig rørdiameter: 34,2 mm
  • Tre presmuffer med V-kontur; vinkel: 90°; ikke vinkeljusterbar
  • Maksimalt arbejdstryk ved 20 °C: 16 bar
  • Temperaturdata: driftstemperatur angivet til -5 til +140 °C, maksimal temperatur 140 °C og kontinuerlig middeltemperatur angivet til -25 til +105 °C
  • Ved anvendelse med EPDM-tætning i et lukket vandsystem: driftstemperatur op til 110 °C og maksimalt tryk 16 bar
  • Til rør efter DIN EN 10220 er den minimale vægtykkelse til presning 1,0 mm. Derudover er angivet en minimumsvægtykkelse på 0,5 mm til dimension DN32.
  • Længde på tilslutning 1: 65,0 mm; tilslutning 2: 65,8 mm; tilslutning 3: 65,4 mm
  • Reel arbejdslængde: 31,2 mm på tilslutning 1, 31,6 mm på tilslutning 2 og 31,2 mm på tilslutning 3
  • Byggelængde er angivet til 3 mm
  • VdS-kontrolleret og FM-undersøgt
  • Oprindelsesland: Tyskland

Materialer og overflade

Systembeskrivelsen angiver presfittings af stål 1.0308 med udvendig galvaniseret zink-nikkelbelægning. Tilslutningerne er også angivet som stål, kvalitet St. 35 efter DIN 10308. Overfladen er i produktattributterne beskrevet som forzinket og galvanisk/elektrolytisk zinkbelagt.

Produktdataene angiver både EPDM som tætningsmateriale og FKM som O-ring. Materialet er i attributterne angivet som siliciumbronze, mens systembeskrivelsen angiver stål 1.0308.

Samlinger og korrosionsbeskyttelse

Megapress-presfittings er synligt utætte i upresset tilstand. Ved fyldning med vand i trykområdet 1,0–6,5 bar strømmer der synligt vand ud. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.

Systembeskrivelsen angiver, at zink-nikkelbelægningen beskytter presfittingen mod udvendig korrosion, eksempelvis ved kondensdannelse i køleanlæg. Rør skal beskyttes med egnede foranstaltninger mod korrosion, og rør og fittings skal isoleres efter gældende tekniske regler. Ved særlige industrielle krav henvises der til Viega Service Center.

Specifikationer

  • Varenummer:
    0203026331
  • EAN nummer:
    4015211699024
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    699024
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    3Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    3mm
  • Dimension på gren:
    1"
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Faktisk længde af tilslutning 3:
    31.2 mm
  • Flerdelet:
    Nej
  • Flow type:
    Nej
  • FM-undersøgelse:
    Ja
  • Gastilladelse QA:
    Nej
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Kontur kode tilslutning 3:
    V
  • Længde tilslutning 1:
    65.0 mm
  • Længde tilslutning 2:
    65.8 mm
  • Længdetilslutning 3:
    65.4 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet 3:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Materialetilslutning 3:
    Stål
  • Med aftap:
    Nej
  • Med stopbuffer:
    Ja
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    1"
  • Nominel diameter tilslutning 1:
    1"
  • Nominel diameter tilslutning 3:
    1"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overflade behandling forbindelse 3:
    Ubehandlet
  • Overflade beskyttelse forbindelse 3:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    31.2 mm
  • Reel arbejdslængde tilslutning 2:
    31.6 mm
  • Rørdimension 1:
    1"
  • Rørdimension 2:
    1"
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Tilslutning 3:
    Pres system
  • Type:
    T-stykke
  • Udvendig rørdiameter tilslutning 2:
    34.2 mm
  • Udvendig rørdiameter tilslutning 1:
    34.2 mm
  • Udvendig rørdiameter tilslutning 3:
    34.2 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90.0 °
  • Vinkel justerbar:
    Nej
  • Vinkelområde:
    90 - 90 °
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
