Viega Megapress T-stykke, 1/2", 90°

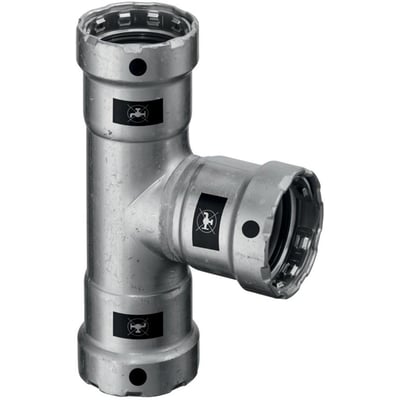

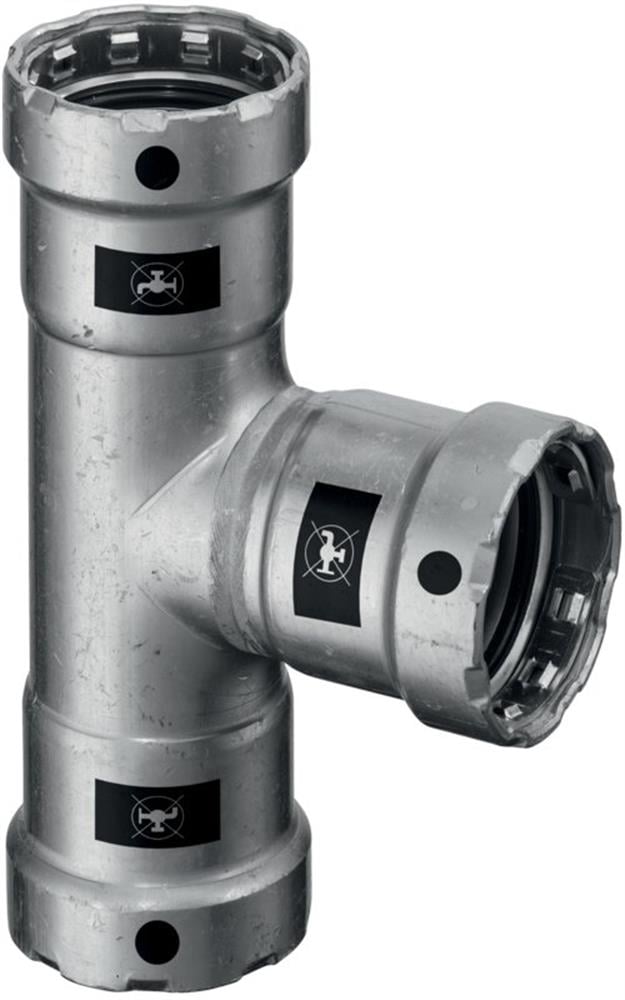

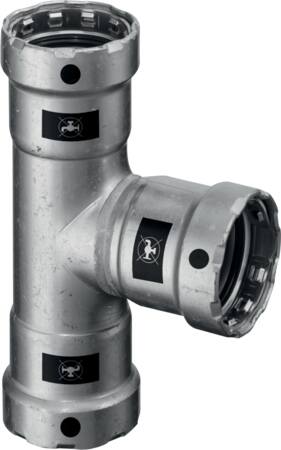

Viega Megapress T-stykke 1/2" med tre presmuffer, set skråt forfra med sidegren og markeringer synlige.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Megapress T-stykke med tre 1/2" presmuffer, 90° V-kontur og SC-Contur. Til varme-, køle- og industriinstallationer. Maks. arbejdstryk 16 bar. Læs mere…
  • Varenr.:
    0203025798
  • EAN nr.:
    4015211694968
  • Typenr.:
    694968
pr. stk. inkl. moms
171,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Megapress T-stykke med tre 1/2" presforbindelser, fast 90° vinkel og V-kontur. T-stykket har stopbuffer og er beregnet til Megapress-systemet. Det leveres med tætningsring eller pakning.

Anvendelse og kompatibilitet

Megapress-systemet er beregnet til varme-, køle- og industriinstallationer. Det kan anvendes til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1).

  • Lukkede varmeanlæg og lukkede køle- og varmekredse
  • Trykluftanlæg og industrielt anlægsbyggeri
  • Brandsluknings- og sprinkleranlæg
  • Anlæg til tekniske gasser efter forespørgsel

Systemet er ikke beregnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenter til systemet er mærket med symbolet »Ikke til drikkevandsinstallationer«.

Tekniske data

  • Rørdimension og gren: 1/2" på alle tre tilslutninger
  • Udvendig rørdiameter: 21,8 mm
  • Byggelængde: 104 mm
  • Længde på tilslutning 1, 2 og 3: henholdsvis 51,8 mm, 50,8 mm og 51,8 mm
  • Reel arbejdslængde på tilslutning 1, 2 og 3: 24,6 mm, 23,6 mm og 24,6 mm
  • Tre presmuffer og V-kontur
  • Maksimalt arbejdstryk ved 20 °C: 16 bar
  • Produktdata angiver driftstemperatur fra -5 til +140 °C og en maksimal temperatur på 140 °C. Systemdata angiver en kontinuerlig middeltemperatur fra -25 til 105 °C og en maksimal middeltemperatur på 110 °C.
  • For rør iht. DIN EN 10220 er den minimale vægtykkelse til presning 1,0 mm. Der er desuden angivet en minimumsvægtykkelse på 0,5 mm til dimension DN32.

Materialer og tætning

Produktdataene angiver siliciumbronze som materiale og FKM som O-ring. De angiver også stål som materiale i tilslutningerne, materialekvaliteten St. 35 (DIN 10308) samt forzinket overflade. Leverandørens systembeskrivelse angiver presfittings af stål 1.0308 med udvendig zink-nikkelbelægning og EPDM-tætning. Oplysningerne om materiale og tætning varierer således mellem produktdataene og systembeskrivelsen.

Ved anvendelse med EPDM-tætning angiver leverandøren vand i et lukket system ved driftstemperaturer op til 110 °C og et maksimalt tryk på 16 bar. Rør skal beskyttes mod udvendig korrosion med egnede foranstaltninger, og rør og fittings skal isoleres iht. gældende tekniske regler.

Presforbindelse og kontrol

Megapress-presfittings er synligt utætte i upresset tilstand. Ved fyldning med vand ses udstrømning i trykområdet fra 1,0 til 6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret. Det gør det muligt at opdage upressede samlinger under prøvningen.

Til presning anvendes Megapress-bakke. T-stykket er angivet med SC-Contur. Ved industrielle anvendelsesområder med særlige krav henviser leverandørteksten til Viega Service Center.

Specifikationer

  • Varenummer:
    0203025798
  • EAN nummer:
    4015211694968
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    694968
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    3Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    104mm
  • Dimension på gren:
    1/2"
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Faktisk længde af tilslutning 3:
    24.6 mm
  • Flerdelet:
    Nej
  • Flow type:
    Nej
  • FM-undersøgelse:
    Ja
  • Gastilladelse QA:
    Nej
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Kontur kode tilslutning 3:
    V
  • Længde tilslutning 1:
    51.8 mm
  • Længde tilslutning 2:
    50.8 mm
  • Længdetilslutning 3:
    51.8 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet 3:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Materialetilslutning 3:
    Stål
  • Med aftap:
    Nej
  • Med stopbuffer:
    Ja
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    1/2"
  • Nominel diameter tilslutning 1:
    1/2"
  • Nominel diameter tilslutning 3:
    1/2"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overflade behandling forbindelse 3:
    Ubehandlet
  • Overflade beskyttelse forbindelse 3:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    24.6 mm
  • Reel arbejdslængde tilslutning 2:
    23.6 mm
  • Rørdimension 1:
    1/2"
  • Rørdimension 2:
    1/2"
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Tilslutning 3:
    Pres system
  • Type:
    T-stykke
  • Udvendig rørdiameter tilslutning 2:
    21.8 mm
  • Udvendig rørdiameter tilslutning 1:
    21.8 mm
  • Udvendig rørdiameter tilslutning 3:
    21.8 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    90.0 °
  • Vinkel justerbar:
    Nej
  • Vinkelområde:
    90 - 90 °
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
