Viega Megapress T-stykke, 1/2" x 1/2" x 1/2"

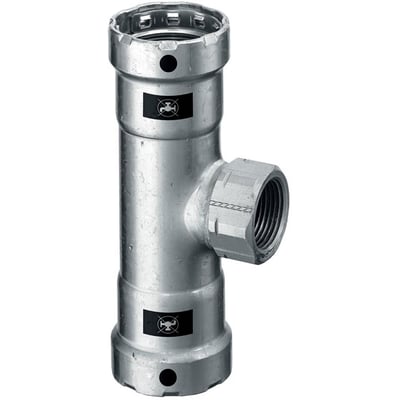

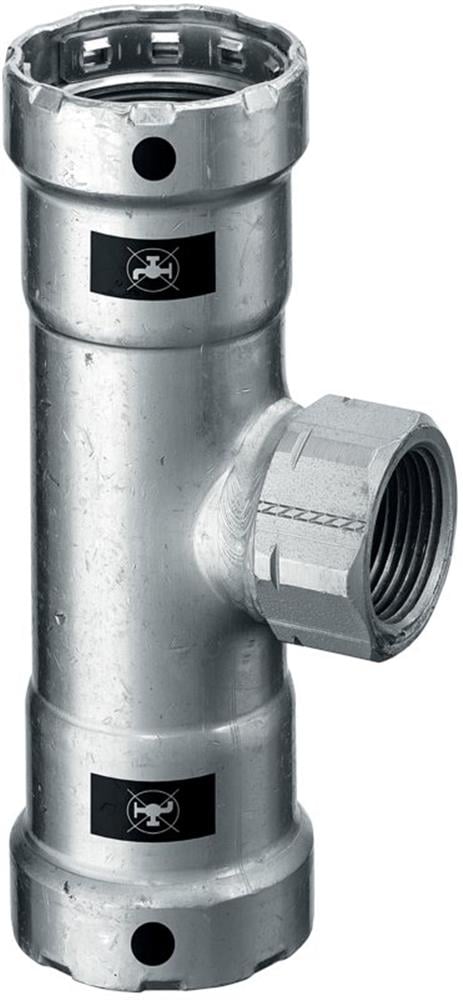

Viega Megapress T-stykke med tre 1/2-tommers tilslutninger og 90° sidegren, set skråt forfra.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Megapress T-stykke med 1/2"-tilslutninger, 90° vinkel og V-kontur. Maks. arbejdstryk 16 bar. Læs mere…
  • Varenr.:
    0203025989
  • EAN nr.:
    4015211695163
  • Typenr.:
    695163
pr. stk. inkl. moms
177,00 kr.

Måske interessant?

Beskrivelse

Anvendelse

Viega Megapress T-stykket er beregnet til installationer i varme-, køle- og industrianlæg. Megapress-systemet kan anvendes i lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg. Anlæg til tekniske gasser kan anvendes efter forespørgsel.

Systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenter til Megapress-systemet er mærket med symbolet »Ikke til drikkevandsinstallationer«.

Rør og system

Megapress er et presfittingsystem til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, DIN 2441 og DIN 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og DIN 2458/1). For rør iht. DIN EN 10220 er den minimale vægtykkelse til presning 1,0 mm. Den angivne minimumsvægtykkelse er 0,5 mm til dimension DN32.

Systembeskrivelsen angiver presfittings af stål 1.0308 med udvendig zink-nikkelbelægning. Tilslutningerne er angivet som stål med materialekvaliteten St. 35 (DIN 10308). Produktoplysningerne angiver desuden materialet siliciumbronze. Overfladen er angivet som forzinket, og tilslutningernes overfladebeskyttelse som galvanisk/elektrolytisk zinkbelagt.

Egenskaber og mål

  • T-stykke i Megapress-serien med SC-Contur
  • Tre pres-systemtilslutninger, alle med 1/2" nominel diameter og 21,8 mm udvendig rørdiameter
  • 90° vinkel, ikke justerbar, med V-kontur
  • Antal presmuffer angivet: 2
  • Byggelængde: 104 mm
  • Længde tilslutning 1: 51,8 mm; reel arbejdslængde: 24,6 mm
  • Længde tilslutning 2: 36,0 mm; reel arbejdslængde: 26,0 mm
  • Længde tilslutning 3: 51,8 mm; faktisk længde: 24,6 mm
  • Nøglebredde: 27 mm
  • Megapress-bakke, stopbuffer og tilslutningsindikator
  • Systembundet udførelse med tætningsring; ikke flerdelt og ikke reducerende
  • Ingen udlufter eller aftap

Driftsdata og tætning

Maksimalt arbejdstryk er 16 bar, også angivet ved 20 °C. Den angivne driftstemperatur er -5 til +140 °C, og maksimal temperatur er 140 °C. For kontinuerlig middeltemperatur er intervallet angivet til -25 til +105 °C, med en maksimal kontinuerlig middeltemperatur på 110 °C og en minimal på -25 °C.

For vand i et lukket system med EPDM-tætning angiver systembeskrivelsen driftstemperaturer op til 110 °C og et maksimalt tryk på 16 bar. Produktoplysningerne angiver tætningsmaterialet EPDM og desuden en O-ring af FKM.

Utæthedsindikering og tekniske forhold

Megapress-presfittings er synligt utætte, hvis de ikke er presset. Ved fyldning med vand ses udstrømning i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret. Det gør det muligt at opdage upressede samlinger under prøvningen.

Det anvendte rør skal beskyttes mod udvendig korrosion med passende foranstaltninger. Rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser Viega til sit Service Center.

Øvrige produktoplysninger

Produktoplysningerne angiver ingen FM-, LPCB-, UL-, ULC-, KIWA- eller VdS-kontrol, ingen gastilladelse QA og ingen ULC-farveangivelse.

Specifikationer

  • Varenummer:
    0203025989
  • EAN nummer:
    4015211695163
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    695163
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    104mm
  • Dimension på gren:
    1/2"
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Faktisk længde af tilslutning 3:
    24.6 mm
  • Flerdelet:
    Nej
  • Flow type:
    Nej
  • FM-undersøgelse:
    Nej
  • Gastilladelse QA:
    Nej
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Kontur kode tilslutning 3:
    V
  • Længde tilslutning 1:
    51.8 mm
  • Længde tilslutning 2:
    36.0 mm
  • Længdetilslutning 3:
    51.8 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet 3:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Materialetilslutning 3:
    Stål
  • Med aftap:
    Nej
  • Med stopbuffer:
    Ja
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    27.0 mm
  • Nominel diameter tilslutning 2:
    1/2"
  • Nominel diameter tilslutning 1:
    1/2"
  • Nominel diameter tilslutning 3:
    1/2"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overflade behandling forbindelse 3:
    Ubehandlet
  • Overflade beskyttelse forbindelse 3:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    24.6 mm
  • Reel arbejdslængde tilslutning 2:
    26.0 mm
  • Rørdimension 1:
    1/2"
  • Rørdimension 2:
    1/2"
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Tilslutning 3:
    Pres system
  • Type:
    T-stykke
  • Udvendig rørdiameter tilslutning 2:
    21.8 mm
  • Udvendig rørdiameter tilslutning 1:
    21.8 mm
  • Udvendig rørdiameter tilslutning 3:
    21.8 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    90.0 °
  • Vinkel justerbar:
    Nej
  • Vinkelområde:
    90 - 90 °
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
