Viega Megapress T-stykke, 1" x 1/2" x 1", presfitting med SC-Contur

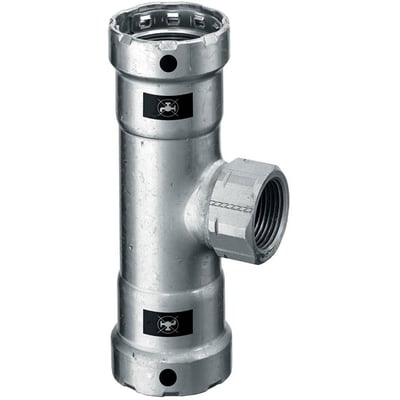

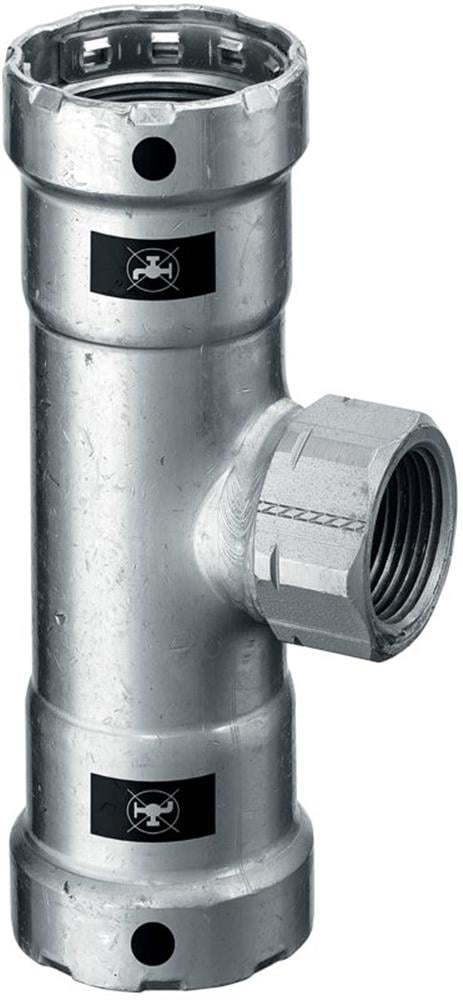

Viega Megapress T-stykke 1" x 1/2" x 1" med SC-Contur, vist stående med sidegrenen vendt mod højre.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Megapress T-stykke med 1" x 1/2" x 1" pressystemtilslutninger og 90° vinkel til varme-, køle- og industrianlæg. Læs mere…
  • Varenr.:
    0203026001
  • EAN nr.:
    4015211695187
  • Typenr.:
    695187
pr. stk. inkl. moms
238,00 kr.

Måske interessant?

Beskrivelse

Anvendelse og kompatibilitet

Viega Megapress T-stykket er beregnet til varme-, køle- og industrianlæg. Megapress-systemet kan anvendes til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør efter DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1).

  • Anvendelsesområder: lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg.
  • Anlæg til tekniske gasser kan anvendes efter forespørgsel.
  • Systemet er ikke beregnet til drikkevandsinstallationer eller brændgasser efter DVGW G 260. Komponenterne er mærket med symbolet »Ikke til drikkevandsinstallationer«.
  • Ved rør efter DIN EN 10220 er den mindste vægtykkelse til presning 1,0 mm. Angivet minimumsvægtykkelse er 0,5 mm til dimension DN32.

Upressede samlinger

Megapress-presfittings er synligt utætte, hvis de ikke er presset. Ved fyldning af anlægget ses vandudstrømning i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et tydeligt trykfald på manometeret, så upressede samlinger kan opdages.

Tekniske specifikationer

  • Type: T-stykke med tre pressystemtilslutninger og 90° vinkel.
  • Nominelle dimensioner: 1" x 1/2" x 1". Udvendig rørdiameter er 34,2 mm ved 1"-tilslutningerne og 21,8 mm ved 1/2"-grenen.
  • Konturkode: V. T-stykket har SC-Contur, tilslutningsindikator og stopbuffer og er systembundet.
  • Antal presmuffer: 2. Kompatibelt presværktøj: Megapress-bakke. Nøglebredde: 27,0 mm.
  • Byggelængde: 130 mm. Tilslutningslængder: 65,4 mm, 43,1 mm og 65,4 mm. Angivne arbejdslængder: 31,2 mm ved tilslutning 1, 33,1 mm ved tilslutning 2 og 31,2 mm ved tilslutning 3.
  • Maksimalt arbejdstryk ved 20 °C: 16 bar.
  • Temperaturangivelser i produktoplysningerne: driftstemperatur -5 til +140 °C, maksimal temperatur 140 °C og kontinuerlig middeltemperatur -25 til +105 °C. Systembeskrivelsen angiver ved brug med EPDM-tætning vand i et lukket system ved op til 110 °C og maks. 16 bar.
  • VdS-kontrolleret.

Materialer og overflade

Systembeskrivelsen angiver presfittings af stål 1.0308 med udvendig galvaniseret zink-nikkelbelægning. Tilslutningerne er angivet som stål, kvalitet St. 35 (DIN 10308). Egenskaberne angiver også siliciumbronze som materiale. Overfladeangivelserne omfatter forzinket og galvanisk/elektrolytisk zinkbelagt; overfladebehandlingen er angivet som ubehandlet.

Tætningsmaterialet er angivet som EPDM, mens O-ringen er angivet som FKM. Korrosionsbeskyttelse af de tilsluttede rør og isolering af rør og fittings følger gældende tekniske regler. Zink-nikkelbelægningen beskytter fittingens yderside mod korrosion, eksempelvis ved kondens i køleanlæg.

Øvrige produktoplysninger

  • Ikke reducerende og ikke vinkeljusterbar. Uden udlufter og aftap.
  • Ingen angivelse af FM-, LPCB- eller UL-undersøgelse, KIWA-certificering eller Gastilladelse QA.
  • Produktnummer: 0203026001. Typenummer: 695187. EAN: 4015211695187.

Specifikationer

  • Varenummer:
    0203026001
  • EAN nummer:
    4015211695187
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    695187
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    130mm
  • Dimension på gren:
    1/2"
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Faktisk længde af tilslutning 3:
    31.2 mm
  • Flerdelet:
    Nej
  • Flow type:
    Nej
  • FM-undersøgelse:
    Nej
  • Gastilladelse QA:
    Nej
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Kontur kode tilslutning 3:
    V
  • Længde tilslutning 1:
    65.4 mm
  • Længde tilslutning 2:
    43.1 mm
  • Længdetilslutning 3:
    65.4 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet 3:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Materialetilslutning 3:
    Stål
  • Med aftap:
    Nej
  • Med stopbuffer:
    Ja
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    27.0 mm
  • Nominel diameter tilslutning 2:
    1/2"
  • Nominel diameter tilslutning 1:
    1"
  • Nominel diameter tilslutning 3:
    1"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overflade behandling forbindelse 3:
    Ubehandlet
  • Overflade beskyttelse forbindelse 3:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    31.2 mm
  • Reel arbejdslængde tilslutning 2:
    33.1 mm
  • Rørdimension 1:
    1"
  • Rørdimension 2:
    1"
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Tilslutning 3:
    Pres system
  • Type:
    T-stykke
  • Udvendig rørdiameter tilslutning 2:
    21.8 mm
  • Udvendig rørdiameter tilslutning 1:
    34.2 mm
  • Udvendig rørdiameter tilslutning 3:
    34.2 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90.0 °
  • Vinkel justerbar:
    Nej
  • Vinkelområde:
    90 - 90 °
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
