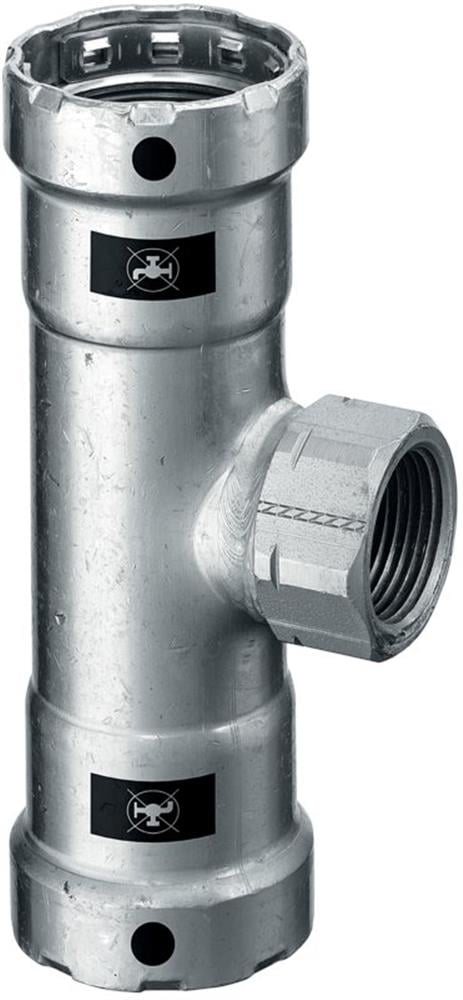

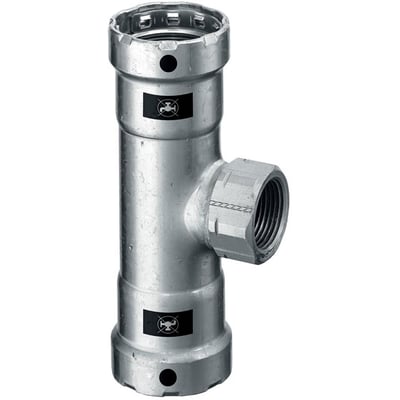

Viega Megapress T-stykke med SC-Contur, 1″ x 3/4″ x 1″, presfittingsystem

Viega Megapress T-stykke i forzinket metal med to presmuffer og en sidegren med indvendigt gevind.
PRISGARANTI
3 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
Viega Megapress T-stykke med SC-Contur til rørtilslutninger på 1″ x 3/4″ x 1″. To presmuffer, V-kontur og maksimalt driftstryk på 16 bar. Læs mere…
  • Varenr.:
    0203026014
  • EAN nr.:
    4015211695194
  • Typenr.:
    695194
pr. stk. inkl. moms
239,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Megapress T-stykke med SC-Contur til tilslutning af stålrør. T-stykket har to presmuffer, V-kontur og en gren på 3/4″. De øvrige rørtilslutninger er 1″. Produktet er systembundet og har stopbuffer og tilslutningsindikator.

Anvendelse og kompatibilitet

Megapress-systemet er beregnet til installationer i varme-, køle- og industrianlæg. Det kan anvendes til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør efter DIN EN 10255 (tidligere DIN 2440, DIN 2441 og DIN 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og DIN 2458/1). For rør efter DIN EN 10220 er den minimale vægtykkelse til presning 1,0 mm. Den angivne minimale vægtykkelse er 0,5 mm til dimension DN32.

  • Lukkede varmeanlæg og lukkede køle- og varmekredse
  • Trykluftanlæg og industrielt anlægsbyggeri
  • Brandsluknings- og sprinkleranlæg
  • Anlæg til tekniske gasser efter forespørgsel

Systemet er ikke beregnet til drikkevandsinstallationer eller brændgasser efter DVGW G 260.

Materialer og tekniske data

  • Byggelængde: 130 mm
  • Vinkel: 90°, ikke justerbar
  • Kontur: V
  • Maksimalt arbejdstryk: 16 bar
  • Temperaturdata i produktfelterne: driftstemperatur -5 til +140 °C; kontinuerlig middeltemperatur -25 til +105 °C. Leverandørbeskrivelsen angiver desuden maksimalt 110 °C ved kontinuerlig drift med EPDM-tætning.
  • Presfittings beskrives i leverandørteksten som stål 1.0308, også angivet som St. 35, med udvendig zink-nikkelbelægning. Tilslutningerne er angivet som stål; overfladen er desuden beskrevet som galvanisk/elektrolytisk zinkbelagt.
  • Tætninger: EPDM er angivet som tætningsmateriale, mens et attributfelt angiver O-ring i FKM.
  • Et materiale-attribut angiver siliciumbronze, mens leverandørbeskrivelsen angiver stål 1.0308 for presfittings.
  • VdS-kontrolleret
  • Varenummer: 0203026014. Typenummer: 695194. EAN: 4015211695194.

De angivne tilslutningsmål er 1″ x 3/4″ x 1″. Produktdataene angiver to presmuffer og beskriver tilslutningerne som pres system; et tilslutningsfelt angiver samtidig tilslutning 2 som indvendigt metrisk gevind. Tilslutningslængderne er angivet til 65,4 mm, 44,2 mm og 65,4 mm, og de reelle arbejdslængder for tilslutning 1 og 3 er 31,2 mm. Den udvendige rørdiameter for tilslutning 2 er angivet til 27,3 mm, og nøglevidden er 32 mm.

Driftsforhold og samlinger

Ved anvendelse med EPDM-tætning er driftsbetingelsen vand i et lukket system ved temperaturer op til 110 °C og et maksimalt tryk på 16 bar. Megapress-presfittings er synligt utætte, når de ikke er presset: Ved fyldning med vand ses udstrømning i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.

Korrosionsforhold

Rør skal beskyttes med egnede foranstaltninger mod korrosion. Rør og fittings skal isoleres efter gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser leverandøren til Viega Service Center.

Specifikationer

  • Varenummer:
    0203026014
  • EAN nummer:
    4015211695194
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    695194
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    130mm
  • Dimension på gren:
    3/4"
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Faktisk længde af tilslutning 3:
    31.2 mm
  • Flerdelet:
    False
  • Flow type:
    False
  • FM-undersøgelse:
    False
  • Gastilladelse QA:
    False
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Kontur kode tilslutning 3:
    V
  • Længde tilslutning 1:
    65.4 mm
  • Længde tilslutning 2:
    44.2 mm
  • Længdetilslutning 3:
    65.4 mm
  • LPCB-undersøgelse:
    False
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet 3:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialetilslutning 3:
    Stål
  • Med aftap:
    False
  • Med stopbuffer:
    True
  • Med tætningsringe / pakninger:
    True
  • Med tilslutningsindikator:
    True
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    32.0 mm
  • Nominel diameter tilslutning 2:
    1"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overflade behandling forbindelse 3:
    Ubehandlet
  • Overflade beskyttelse forbindelse 3:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    31.2 mm
  • Rørdimension 1:
    1"
  • Rørdimension 2:
    1"
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Indvendig gevind metrisk
  • Tilslutning 3:
    Pres system
  • Type:
    T-stykke
  • Udvendig rørdiameter tilslutning 2:
    27.3 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    True
  • Vinkel:
    90.0 °
  • Vinkel justerbar:
    False
  • Vinkelområde:
    90 - 90 °
  • Serie:
    Megapress
  • Producent/forhandler:
    Viega
