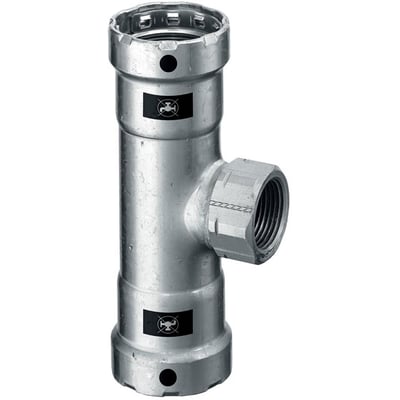

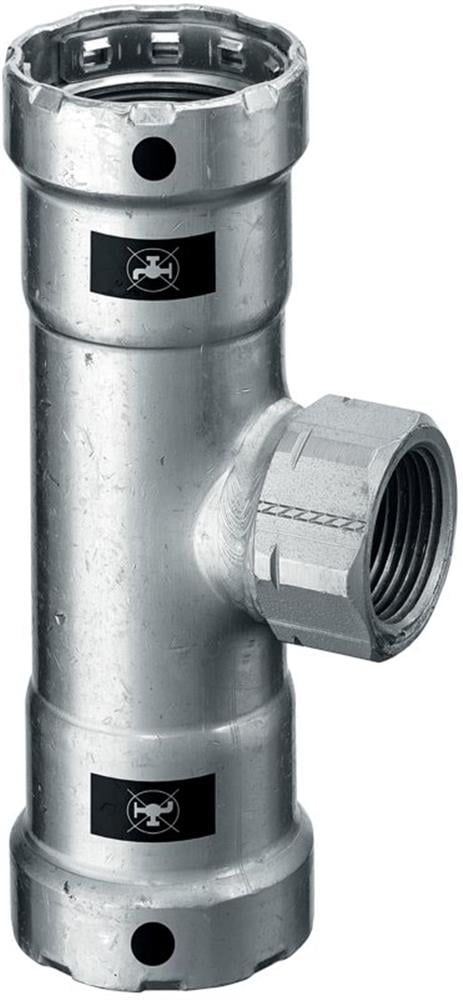

Viega Megapress T-stykke, 3/4" x 1/2" x 3/4", 90°

Viega Megapress T-stykke 3/4" x 1/2" x 3/4" med to lodrette presender og en sidevendt gren.
PRISGARANTI
1 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Megapress T-stykke med tre presstilslutninger, V-kontur og SC-Contur. Til varme-, køle- og industriinstallationer; ikke til drikkevand eller brændgasser. Læs mere…
  • Varenr.:
    0203025992
  • EAN nr.:
    4015211695170
  • Typenr.:
    695170
pr. stk. inkl. moms
181,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

Viega Megapress T-stykke type 695170 har presstilslutninger i dimensionerne 3/4" x 1/2" x 3/4" og en vinkel på 90°. Fittingen er systembundet og har V-kontur, stopbuffer og tilslutningsindikator. Den leveres med SC-Contur.

  • Udvendig rørdiameter: 27,3 mm, 21,8 mm og 27,3 mm
  • Byggelængde: 116 mm
  • Længde på tilslutning 1 og 3: 57,5 mm; tilslutning 2: 39 mm
  • Nøglebredde: 27 mm
  • To presmuffer angivet i produktdataene
  • VdS-kontrolleret
  • Uden udlufter og aftapning; vinklen kan ikke justeres

Anvendelse og kompatibilitet

Megapress-systemet er beregnet til varme-, køle- og industrianlæg. Det kan anvendes i lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg. Anlæg til tekniske gasser er angivet som anvendelse på forespørgsel.

Fittingen er beregnet til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør efter DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). For rør efter DIN EN 10220 angives en minimumsvægtykkelse på 1,0 mm til presning. Dataene angiver desuden en minimumsvægtykkelse på 0,5 mm til dimension DN32.

Megapress er ikke egnet til drikkevandsinstallationer eller brændgasser efter DVGW G 260. Komponenterne er mærket med symbolet »Ikke til drikkevandsinstallationer«.

Materialer og tekniske data

Fittingen beskrives som en presfitting af stål 1.0308 med udvendig galvanisk zink-nikkelbelægning. Tilslutningerne er angivet som stål, materialekvalitet St. 35 (DIN 10308), med V-kontur. Overfladebehandlingen er angivet som ubehandlet, og overfladebeskyttelsen som galvanisk/elektrolytisk zinkbelagt. Produktdataene angiver også siliciumbronze som materiale; denne oplysning afviger fra systembeskrivelsens angivelse af stål 1.0308.

  • Maksimalt arbejdstryk ved 20 °C: 16 bar
  • Produktdata angiver driftstemperatur fra -5 til +140 °C og maksimal temperatur på 140 °C
  • Kontinuerligt temperaturområde er angivet som -25 til 105 °C; en anden produktangivelse angiver maksimal kontinuerlig middeltemperatur på 110 °C
  • O-ringsmateriale er angivet som FKM, mens tætningsmaterialet og anvendelsesbeskrivelsen angiver EPDM

Ved anvendelse med EPDM-tætning angiver leverandørbeskrivelsen vand i et lukket system ved driftstemperaturer op til 110 °C og et maksimalt tryk på 16 bar. Til industrielle anvendelser med særlige krav henviser Viega til Viega Service Center.

Presforbindelse og korrosionsbeskyttelse

Megapress-presfittings er synligt utætte, hvis de ikke er presset. Ved fyldning af anlægget kan vandudslip ses i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.

Zink-nikkelbelægningen beskrives som beskyttelse mod udvendig korrosion, eksempelvis ved kondensdannelse i køleanlæg. Rørene skal beskyttes med egnede korrosionsbeskyttende foranstaltninger, og rør og fittings skal isoleres efter gældende tekniske regler.

Specifikationer

  • Varenummer:
    0203025992
  • EAN nummer:
    4015211695170
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    695170
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    116mm
  • Dimension på gren:
    1/2"
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Faktisk længde af tilslutning 3:
    28.1 mm
  • Flerdelet:
    Nej
  • Flow type:
    Nej
  • FM-undersøgelse:
    Nej
  • Gastilladelse QA:
    Nej
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Kontur kode tilslutning 3:
    V
  • Længde tilslutning 1:
    57.5 mm
  • Længde tilslutning 2:
    39.0 mm
  • Længdetilslutning 3:
    57.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet 3:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Materialetilslutning 3:
    Stål
  • Med aftap:
    Nej
  • Med stopbuffer:
    Ja
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    27.0 mm
  • Nominel diameter tilslutning 2:
    1/2"
  • Nominel diameter tilslutning 1:
    3/4"
  • Nominel diameter tilslutning 3:
    3/4"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overflade behandling forbindelse 3:
    Ubehandlet
  • Overflade beskyttelse forbindelse 3:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    28.1 mm
  • Reel arbejdslængde tilslutning 2:
    29.0 mm
  • Rørdimension 1:
    3/4"
  • Rørdimension 2:
    3/4"
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Tilslutning 3:
    Pres system
  • Type:
    T-stykke
  • Udvendig rørdiameter tilslutning 2:
    21.8 mm
  • Udvendig rørdiameter tilslutning 1:
    27.3 mm
  • Udvendig rørdiameter tilslutning 3:
    27.3 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90.0 °
  • Vinkel justerbar:
    Nej
  • Vinkelområde:
    90 - 90 °
  • Producent/forhandler:
    Viega
