Viega Megapress tilslutningsforskruning, 1/2" x 3/4"

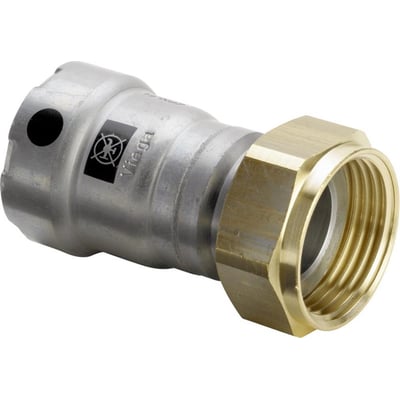

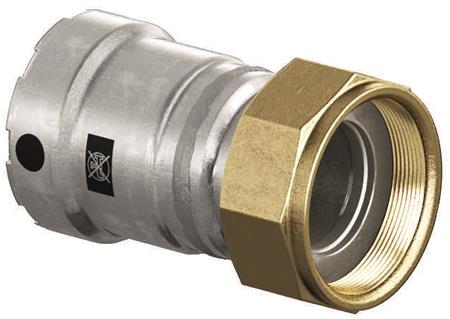

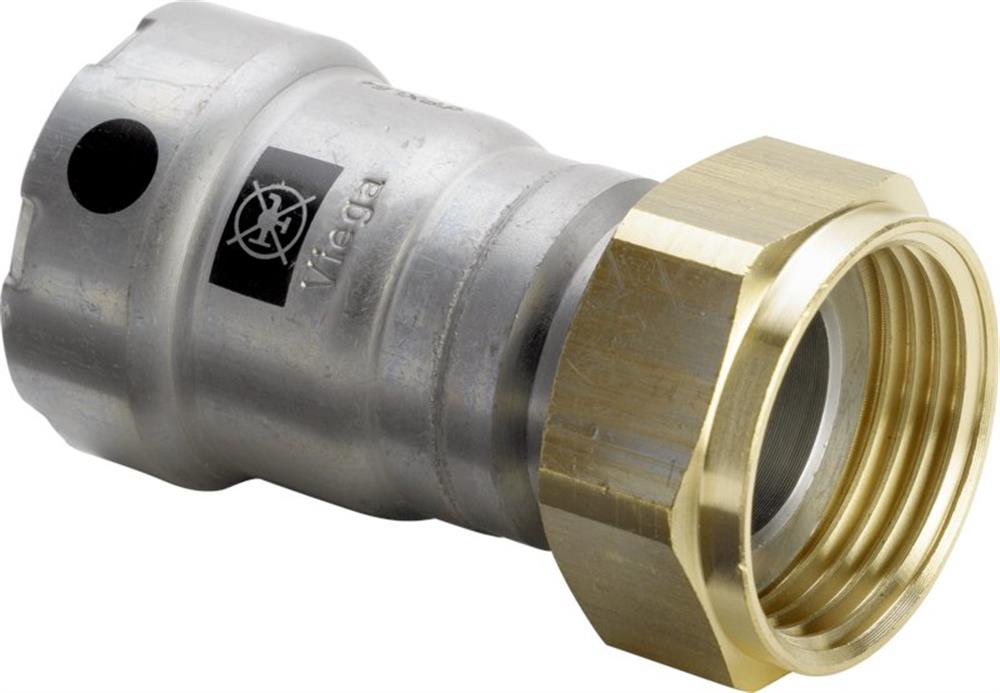

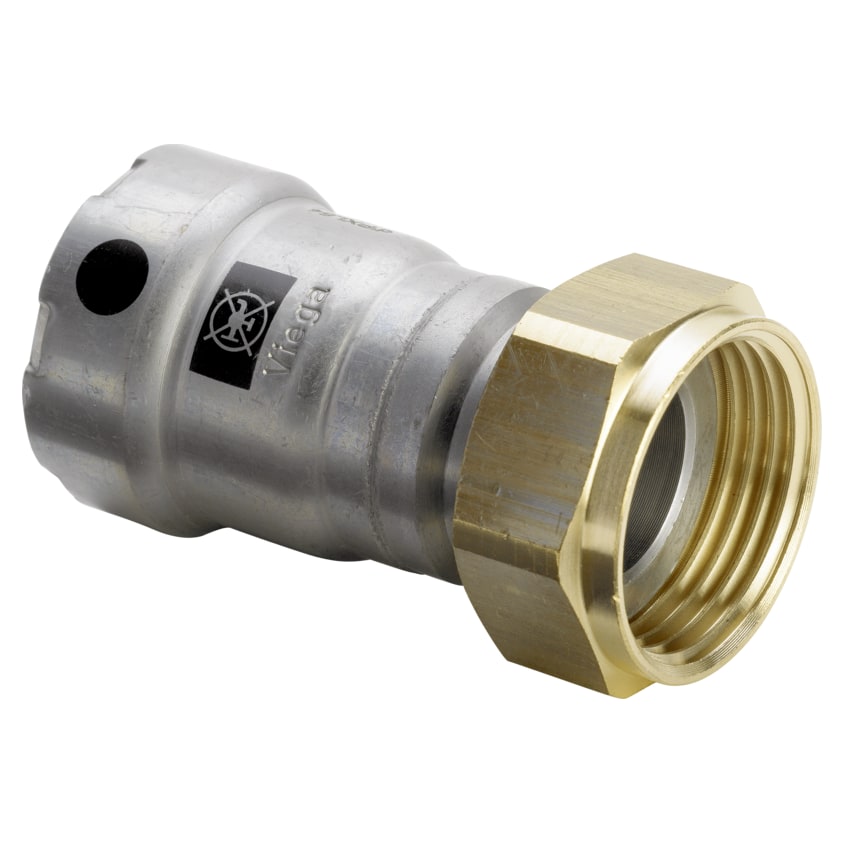

Viega Megapress tilslutningsforskruning 1/2 x 3/4 tomme med sølvfarvet presmuffe og gevindmøtrik.Viega Megapress tilslutningsforskruning 1/2 x 3/4 tomme set skråt forfra med det indvendige gevind synligt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Onsdag d. 18/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Lige Megapress-forskruning med presstilslutning og indvendigt gevind. Til varme-, køle- og industrianlæg; ikke til drikkevand eller brændgasser iht. DVGW G 260. Læs mere…
  • Varenr.:
    0203026483
  • EAN nr.:
    4015211718886
  • Typenr.:
    718886
pr. stk. inkl. moms
170,00 kr.

Måske interessant?

Se alt fra mærket

Beskrivelse

Produktbeskrivelse

Viega Megapress tilslutningsforskruning er en lige, reducerende forskruning med én presmuffe og indvendigt gevind. Tilslutning 1 er et pres system på 1/2", og tilslutning 2 er et 3/4" indvendigt gevind. Fittingen er trækfast og systembundet til Megapress. Den har SC-Contur og konturkode V; konturkode SC er angivet for begge tilslutninger.

Anvendelse og kompatibilitet

Megapress-systemet er beregnet til varme-, køle- og industrianlæg og kan anvendes til følgende anlæg:

  • Lukkede varmeanlæg
  • Lukkede køle- og varmekredse
  • Trykluftanlæg
  • Industrielt anlægsbyggeri
  • Brandsluknings- og sprinkleranlæg
  • Anlæg til tekniske gasser efter forespørgsel

Systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenter til installationer, der ikke er til drikkevand, mærkes med symbolet ”Ikke til drikkevandsinstallationer”.

Megapress kan anvendes til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). For rør iht. DIN EN 10220 er den minimale vægtykkelse til presning 1,0 mm. Minimumsvægtykkelsen for dimension DN32 er angivet til 0,5 mm.

Upressede samlinger

Megapress presfittings er synligt utætte i upresset tilstand. Ved fyldning af anlægget kan vandudslip ses i trykområdet fra 1,0 til 6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret. Det gør det muligt at opdage upressede samlinger.

Materialer og tætning

Megapress-beskrivelsen angiver presfittings af stål 1.0308 med udvendig zink-nikkelbelægning. Tilslutningsmaterialet er angivet som stål, kvalitet St. 35 (DIN 10308). Produktets materiale-attribut angiver desuden siliciumbronze. Overfladen er angivet som forzinket, og overfladebeskyttelsen som zink/nikkel. Tætningsmaterialet er angivet som EPDM, herunder EPDM-flad pakning; O-ring-attributten angiver FKM.

Mål og tekniske data

  • Nominelle tilslutningsdimensioner: 1/2" og 3/4"
  • Udvendig rørdiameter: 21,8 mm ved tilslutning 1 og 27,3 mm ved tilslutning 2
  • Længde og byggelængde: 69 mm
  • Længde tilslutning 1: 68,7 mm
  • Længde tilslutning 2: 8,4 mm
  • Reel arbejdslængde tilslutning 2: 33,1 mm
  • Nøglebredde: 30 mm
  • Driftstryk: maks. 16 bar, også angivet ved 20 °C og ved maksimal medietemperatur
  • Temperaturdata i produktfelterne: driftstemperatur fra -5 til +140 °C og maks. temperatur 140 °C
  • Kontinuerlig middeltemperatur er angivet som -25 til 105 °C; maksimal kontinuerlig middeltemperatur er også angivet til 110 °C, med en minimumsværdi på -25 °C
  • Ved brug med EPDM-tætning i et lukket vandsystem er driftstemperaturen angivet til maks. 110 °C og trykket til maks. 16 bar
  • Én presmuffe; Megapress-bakke
  • Lige udførelse, 0° bøjningsvinkel; ikke excentrisk

Yderligere oplysninger

Fittingen er angivet uden udlufter, aftap, stopbuffer og termisk isolering. Der medfølger tætningsringe/pakninger. Produktdataene angiver ikke KIWA-certificering, gastilladelse QA, FM- eller LPCB-undersøgelse, UL- eller ULC-undersøgelse eller VdS-kontrol. Rør skal beskyttes mod udvendig korrosion, og rør og fittings skal isoleres iht. gældende tekniske regler.

Specifikationer

  • Varenummer:
    0203026483
  • EAN nummer:
    4015211718886
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    718886
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    Megapress bakke
  • Byggelængde:
    69mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Lige
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    69.0 mm
  • Længde tilslutning 1:
    68.7 mm
  • Længde tilslutning 2:
    8.4 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    30.0 mm
  • Nominel diameter tilslutning 2:
    3/4"
  • Nominel diameter tilslutning 1:
    1/2"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Ja
  • Reel arbejdslængde tilslutning 2:
    33.1 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    3/4"
  • Rørdimension 2:
    1/2"
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Indvendig gevind metrisk
  • Trækfast:
    Ja
  • Type:
    Forskruning
  • Udvendig rørdiameter tilslutning 2:
    27.3 mm
  • Udvendig rørdiameter tilslutning 1:
    21.8 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel på bøjning:
    0.0 °
  • Producent/forhandler:
    Viega
