Name: Mini MCR-2-UI-UI-PT, 3-vejs-skilleforstærker, 1 kanal
Brand: Phoenix Contact
SKU: 5401008696
Price: 2159 DKK
Availability: BackOrder

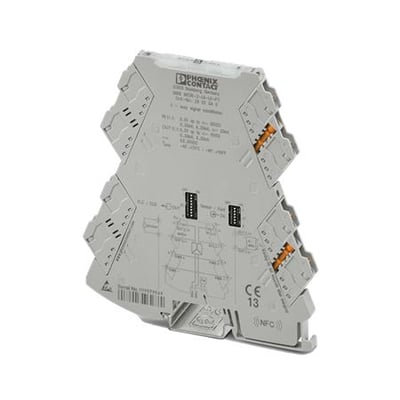

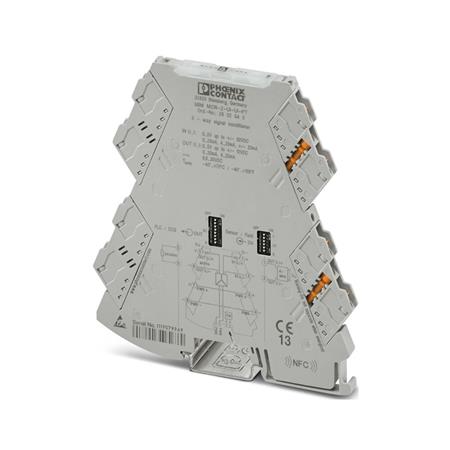

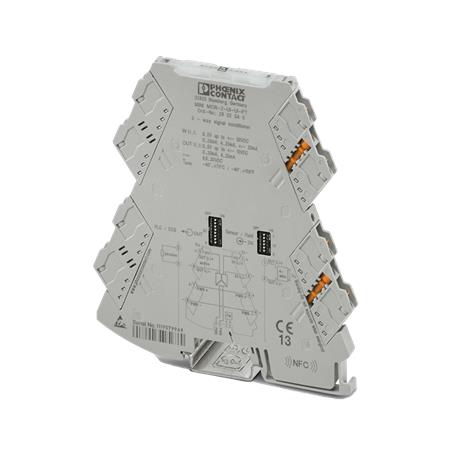

Phoenix Contact Mini MCR-2-UI-UI-PT 3-vejs skilleforstærker med gråt plastkabinet og push-in terminaler, viser mærkat med tekniske data.

Skaffevare

GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)

Metode	Pris	Leveres
GLS Pakkeshop	39,00 kr.	Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv	49,00 kr.	Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering	59,00 kr.	Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)	0,00 kr.	Fredag d. 6/11 - onsdag d. 18/11

Oplyste datoer gælder ved bestilling inden mandag 15.30

Se alt fra mærket Phoenix Contact

Skilleforstærker med galvanisk adskillelse, konfigurerbare analoge ind- og udgange, DIP-switch og Push-in-tilslutning. Til snap-montage på skinne. Læs mere…

Varenr.:
5401008696
EAN nr.:
4046356652063
Typenr.:
MINI MCR-2-UI-UI-PT

pr. stk. inkl. moms

2.159,00 kr.

Måske interessant?

3274054 PTFIX-NS35 DIN-skinneadapter, lige
9,10 kr.
Endeholder CLIPFIX 35, 3022218
6,40 kr.
Endeplade, D-ST 2,5, 3030417, grå
5,40 kr.
Skilleplade ATP-ST QUATTRO, 3030815
5,20 kr.
Endeholder CLIPFIX 35-5, 3022276
6,40 kr.
Jordklemme PT 2,5-PE, 3209536
21,25 kr.
Endeplade, D-ST 2,5-QUATTRO, 2,5 mm², grå, 3030514
4,90 kr.
Phoenix adapterstik Sunclix PV-C4F-S 2,5-6 (+), hun, sort
23,50 kr.
Endeplade, D-UT 2,5/10, 2,5 mm², grå, 3047028
6,10 kr.
Phoenix adapterstik Sunclix PV-C4M-S 2,5-6 (-), han (minus), sort
23,50 kr.

Se alt fra mærket

Phoenix Contact

Udvalgte kategorier fra mærket

Phoenix Contact logiske styringer

Beskrivelse

Funktion og tilslutning

Mini MCR-2-UI-UI-PT er en 3-vejs-skilleforstærker med stikbar Push-in-tilslutningsteknik og kalibreret valg af måleområde. Den adskiller galvanisk analoge signaler og kan håndtere uni- og bipolære signaler. Ind- og udgang konfigureres med DIP-switch.

Der er galvanisk adskillelse mellem indgang og udgang samt mellem forsyningsspænding og øvrige strømkredse. Der er ikke galvanisk adskillelse mellem indgange eller mellem udgange.

Signalområder

Enheden har én kanal og understøtter følgende analoge indgangsområder:

Strøm: 0–20 mA, 4–20 mA og -20–20 mA
Spænding: 0–5 V, 0–10 V, 0–20 V, 0–24 V, 0–30 V, 1–5 V, 2–10 V, -5–5 V, -10–10 V og -20–20 V

Udgangsområderne omfatter:

Strøm: 0–20 mA og 4–20 mA
Spænding: 0–5 V, 0–10 V, 1–5 V, 2–10 V, -5–5 V og -10–10 V

Montering og tekniske data

Tilslutning: fjederklemme med Push-in-teknik
Montering: snap-montage på skinne
Kapslingsklasse: IP20
Belastning: 600–10.000 Ω
DC-mærkespænding: 9,6–30 V
Effektforbrug: 0,8 W
Driftstemperatur: -40–70 °C
Temperaturdrift: 0,01 %/K
Mål: 6,2 mm bred, 109,81 mm høj og 119,2 mm dyb
Udgang for fejlmelding: Ja
SIL iht. IEC 61508: Ingen
Egensikker iht. EN 60947-5-6: Nej

Specifikationer

Varenummer:

5401008696
EAN nummer:

4046356652063

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:

MINI MCR-2-UI-UI-PT

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Antal analoge indgange 0 mA ... 10 mA:

0.0
Antal analoge indgange 0 mV ... 200 mV:

0.0
Antal analoge indgange 0 V ... 10 V:

1.0
Antal analoge indgange 0 V ... 24 V:

1.0
Antal analoge indgange 0 V ... 30 V:

1.0
Antal analoge indgange 0 V ... 5 V:

1.0
Antal analoge indgange -1 V ... 1 V:

0.0
Antal analoge indgange 1 V ... 5 V:

1.0
Antal analoge indgange -10 mA ... 10 mA:

0.0
Antal analoge indgange 10 V ... -10 V:

1.0
Antal analoge indgange -100 mV ... 100 mV:

0.0
Antal analoge indgange -2,5 V ... +2,5 V:

0.0
Antal analoge indgange 2 V ... 10 V:

1.0
Antal analoge indgange -2 V ... 2 V:

0.0
Antal analoge indgange -20 mA ... 20 mA:

1.0
Antal analoge indgange -20 V ... 20 V:

1.0
Antal analoge indgange -300 mV ... 300 mV:

0.0
Antal analoge indgange 4 mA ... 20 mA:

1.0
Antal analoge indgange -5 mA ... 5 mA:

0.0
Antal analoge indgange 5 V ... 0 V:

0.0
Antal analoge indgange 5 V ... 1 V:

0.0
Antal analoge indgange -5 V ... +5 V:

1.0
Antal analoge indgange -500 mV ... 500 mV:

0.0
Antal analoge indgange -60 mV ... 60 mV:

0.0
Antal kanaler:

1.0
Antal udgangsområder 0 mA ... 10 mA:

0.0
Antal udgangsområder 0 mA ... 20 mA:

1.0
Antal udgangsområder 0 mA ... 5 mA:

0.0
Antal udgangsområder 0 mV ... 100 mV:

0.0
Antal udgangsområder 0 mV ... 200 mV:

0.0
Antal udgangsområder 0 mV ... 300 mV:

0.0
Antal udgangsområder 0 mV ... 500 mV:

0.0
Antal udgangsområder 0 mV ... 60 mV:

0.0
Antal udgangsområder 0 V ... 1 V:

0.0
Antal udgangsområder 0 V ... 10 V:

1.0
Antal udgangsområder 0 V ... 2,5 V:

0.0
Antal udgangsområder 0 V ... 2 V:

0.0
Antal udgangsområder 0 V ... 20 V:

0.0
Antal udgangsområder 0 V ... 24 V:

0.0
Antal udgangsområder 0 V ... 30 V:

0.0
Antal udgangsområder 0 V ... 5 V:

1.0
Antal udgangsområder -1 V ... 1 V:

0.0
Antal udgangsområder 1 V ... 5 V:

1.0
Antal udgangsområder -10 mA ... 10 mA:

0.0
Antal udgangsområder 10 V ... 0 V:

0.0
Antal udgangsområder -10 V ... 10 V:

0.0
Antal udgangsområder 10 V ... 2 V:

0.0
Antal udgangsområder -100 mV ... 100 mV:

0.0
Antal udgangsområder -2,5 V ... 2,5 V:

0.0
Antal udgangsområder 2 V ... 10 V:

1.0
Antal udgangsområder -2 V ... 2 V:

0.0
Antal udgangsområder 20 mA ... 0 mA:

0.0
Antal udgangsområder -20 mA ... 20 mA:

0.0
Antal udgangsområder 20 mA ... 4 mA:

0.0
Antal udgangsområder -20 V ... 20 V:

0.0
Antal udgangsområder -300 mV ... 300 mV:

0.0
Antal udgangsområder 4 mA ... 20 mA:

1.0
Antal udgangsområder -5 mA ... 5 mA:

0.0
Antal udgangsområder 5 V ... 0 V:

0.0
Antal udgangsområder 5 V ... 1 V:

0.0
Antal udgangsområder -5 V ... 5 V:

1.0
Antal udgangsområder -500 mV ... 500 mV:

0.0
Antal udgangsområder -60 mV ... 60 mV:

0.0
Belastning:

600 - 10000 Ohm
Bredde:

6.2 mm
Driftstemperaturområde:

-40 - 70 °C
Dybde:

119.2 mm
Effektforbrug:

0.8 W
Egensikker iht. EN 60947-5-6:

False
Elektrisk forbindelse:

Fjederklemme
Enhedens byggeform:

Indbygget i enheden
Enhedskontruktion:

Andet
Galvanisk adskillelse mellem udgange:

False
Højde:

109.81 mm
Kapslingsklasse IP:

IP20
Mærkespænding på DC:

9.6 - 30 V
Monteringsmetode:

Snap-montage for skinne
SIL i.h.t. IEC 61508:

Ingen
Strømforsyning:

Andet
Temperaturdrift:

0.01 %/K
Udgang for fejlmelding:

True
Producent/forhandler:

Phoenix Contact
