Måle- og overvågningsrelæ ACT20P-VMR-3PH-ILP-H, 3-faset spænding

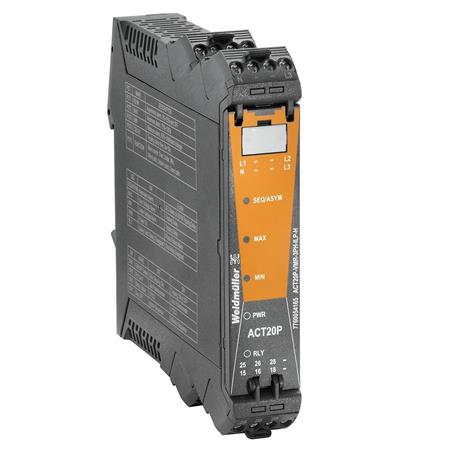

Weidmüller ACT20P-VMR-3PH-ILP-H måle- og overvågningsrelæ til 3-faset spænding, set skråt forfra.Weidmüller ACT20P-VMR-3PH-ILP-H måle- og overvågningsrelæ til 3-faset spænding, tættere på med front og tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Weidmüller
1-kanals grænseværdiovervågning af 3-faset spænding med alarmfunktion, relæudgang og indgangsspænding på 180–500 VAC. Læs mere…
  • Varenr.:
    7986000127
  • EAN nr.:
    6944169689086
  • Typenr.:
    7760054165, ACT20P-VMR-3PH-ILP-H
pr. stk. inkl. moms
1.461,00 kr.

Måske interessant?

Beskrivelse

ACT20P-VMR-3PH-ILP-H er et måle- og overvågningsrelæ til 1-kanals grænseværdiovervågning af 3-faset spænding. Forsyningsspændingen leveres fra spændingsmåleindgangene.

Funktioner

  • Indgangsspænding: 180–500 VAC. Måleområde: 200–480 VAC.
  • Alarmfunktioner for øvre og nedre grænseværdier samt vinduesinterval.
  • Holdefunktion kan aktiveres.
  • Overvågning af fasefejl, fasesekvens og asymmetri.
  • Alarmforsinkelse: 0–10 sekunder.
  • Antal grænseværdier: 1.

Elektriske data

  • Digitaludgang: 2 × 1 eller 1 × 2 skifterelæer.
  • Attributdata angiver 1 sluttekontakt (NO) og 1 skiftekontakt.
  • Leverandørbeskrivelsen angiver maks. koblingsspænding på 30 V DC / 250 V AC og 5 A. Attributdata angiver koblingsspænding på 250 V og koblingsstrøm på 2 A.
  • Belastning: 250 Ohm. Belastningsindflydelse: 2 %.
  • Aktiv strømforsyning; forsyningen leveres fra spændingsmåleindgangene. Mærkespænding på DC: 24 V.
  • Effektforbrug: 1,5 W.
  • Nominel driftsfrekvens: 40–60 Hz. Primær spændingtolerance: 5 %.

Installation og specifikationer

  • Snap-montage på skinne.
  • Mål: 22,5 mm bred, 117 mm høj og 114,3 mm dyb.
  • Kapslingsklasse: IP20. Beskyttelsesgrad: NEMA 1.
  • Galvanisk adskillelse mellem indgang og udgang, mellem indgange, mellem udgange samt mellem forsyningsspænding og andre strømkredse.
  • Ingen SIL-klassificering iht. IEC 61508. Ikke egensikker iht. EN 60947-5-6.
  • Ingen udgang for fejlmelding.
  • Driftstemperaturområde angivet i attributdata: 65–65 °C.
  • Typebetegnelse: 7760054165. Produktnummer: 7986000127.

Specifikationer

  • Varenummer:
    7986000127
  • EAN nummer:
    6944169689086
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    7760054165, ACT20P-VMR-3PH-ILP-H
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal analoge indgange 0 mA ... 10 mA:
    0.0
  • Antal analoge indgange 0 mA ... 20 mA:
    0.0
  • Antal analoge indgange 0 mA ... 5 mA:
    0.0
  • Antal analoge indgange 0 mV ... 200 mV:
    0.0
  • Antal analoge indgange 0 mV ... 100 mV:
    0.0
  • Antal analoge indgange 0 mV ... 300 mV:
    0.0
  • Antal analoge indgange 0 mV ... 500 mV:
    0.0
  • Antal analoge indgange 0 mV ... 60 mV:
    0.0
  • Antal analoge indgange 0 V ... 10 V:
    0.0
  • Antal analoge indgange 0 V ... 1 V:
    0.0
  • Antal analoge indgange 0 V ... 24 V:
    0.0
  • Antal analoge indgange 0 V ... 2,5 V:
    0.0
  • Antal analoge indgange 0 V ... 2 V:
    0.0
  • Antal analoge indgange 0 V ... 20 V:
    0.0
  • Antal analoge indgange 0 V ... 30 V:
    0.0
  • Antal analoge indgange 0 V ... 5 V:
    0.0
  • Antal analoge indgange -1 V ... 1 V:
    0.0
  • Antal analoge indgange 1 V ... 5 V:
    0.0
  • Antal analoge indgange -10 mA ... 10 mA:
    0.0
  • Antal analoge indgange 10 V ... -10 V:
    0.0
  • Antal analoge indgange 10 V ... 0 V:
    0.0
  • Antal analoge indgange 10 V ... 2 V:
    0.0
  • Antal analoge indgange -100 mV ... 100 mV:
    0.0
  • Antal analoge indgange -2,5 V ... +2,5 V:
    0.0
  • Antal analoge indgange 2 V ... 10 V:
    0.0
  • Antal analoge indgange -2 V ... 2 V:
    0.0
  • Antal analoge indgange -20 mA ... 20 mA:
    0.0
  • Antal analoge indgange 20 mA ... 0 mA:
    0.0
  • Antal analoge indgange 20 mA ... 4 mA:
    0.0
  • Antal analoge indgange -20 V ... 20 V:
    0.0
  • Antal analoge indgange -300 mV ... 300 mV:
    0.0
  • Antal analoge indgange 4 mA ... 20 mA:
    0.0
  • Antal analoge indgange -5 mA ... 5 mA:
    0.0
  • Antal analoge indgange 5 V ... 0 V:
    0.0
  • Antal analoge indgange 5 V ... 1 V:
    0.0
  • Antal analoge indgange -5 V ... +5 V:
    0.0
  • Antal analoge indgange -500 mV ... 500 mV:
    0.0
  • Antal analoge indgange -60 mV ... 60 mV:
    0.0
  • Antal faste indgange:
    Ja
  • Antal grænseværdier:
    1.0
  • Antal udgange transistor potentialefri:
    0.0
  • Antal udgangsområder 0 mA ... 20 mA:
    0.0
  • Antal udgangsområder 4 mA ... 20 mA:
    0.0
  • Belastning:
    250 - 250 Ohm
  • Belastningsindflydelse:
    2.0 %
  • Beskyttelsesgrad (NEMA):
    1
  • Bredde:
    22.5 mm
  • Driftstemperaturområde:
    65 - 65 °C
  • Dybde:
    114.3 mm
  • Effektforbrug:
    1.5 W
  • Egensikker iht. EN 60947-5-6:
    Nej
  • Enhedens byggeform:
    Feltenhed
  • Galvanisk adskillelse mellem udgange:
    Ja
  • Galvanisk adskillelse mellem forsyningsspænding og andre strømkredse:
    Ja
  • Galvanisk adskillelse mellem indgang og udgang:
    Ja
  • Galvanisk adskillelse mellem indgange:
    Ja
  • Højde:
    117.0 mm
  • Kapslingsklasse IP:
    IP20
  • Koblingsspænding:
    250.0 V
  • Koblingsstrøm:
    2.0 A
  • Mærkespænding på AC:
    0 - 0 V
  • Mærkespænding på DC:
    24 - 24 V
  • Monteringsmetode:
    Snap-montage for skinne
  • Nominel driftfrekvens:
    60 - 40 Hz
  • Primær spændingtolerance:
    5.0 %
  • SIL i.h.t. IEC 61508:
    Ingen
  • Strømforsyning:
    Aktiv
  • Udgang for fejlmelding:
    Nej
  • Udgang skiftekontakt:
    1.0
  • Udgang sluttekontakt NO:
    1.0
  • Producent/forhandler:
    Weidmüller
