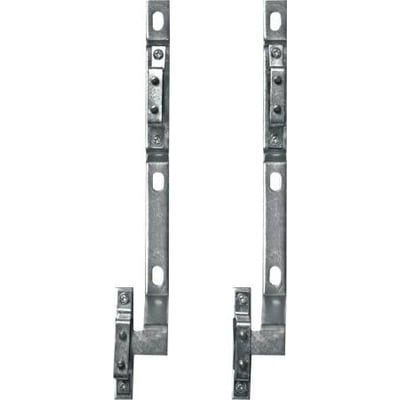

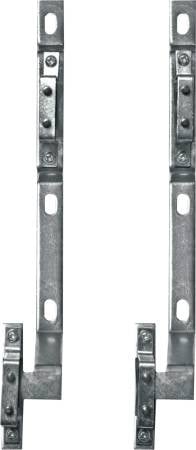

Danfoss FHF-MB – Monteringsbeslag til fordelerrør

PRISGARANTI
200+ stk på lager
Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres lørdag d. 27/4)
Se alle muligheder
MetodePrisLeveres
DAO Pakkeshop35,00 kr.Lørdag d. 27/4
GLS Pakkeshop39,00 kr.Lørdag d. 27/4
DAO Hjemmelevering45,00 kr.Lørdag d. 27/4
GLS Erhverv49,00 kr.Mandag d. 29/4
GLS Hjemmelevering65,00 kr.Mandag d. 29/4
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30

En del til Danfoss' gulvvarmemanifold FHF. Et sæt med ophængningsbeslag, De brugse til at fastholde både frem- og returløbet og sørger for at holden den korrekte indbyrdes afstand, sådan at det er nemt at tilslutte en shunt til fordeleren.

Varenr.:
402039857
EAN nr.:
5702420081199, 5702420126937
Typenr.:
088U0585
85,00 kr.
Sæt á 2 stk. | inkl. moms

Tilbehør

Danfoss FHF-5F – Manifold 5 + 5 afgange, uden flowmeter på fremløb
1.382,00 kr.
Danfoss FHM-C1 – Kompakt shunt blandesløjfe med Grundfos UPM3 Auto L 15-70 pumpe
3.748,00 kr.

Relaterede varer

Wavin – Manifold 2 + 2 afgange, uden flowmeter på fremløb, til Ø20 x 2,0 mm pex-rør
633,00 kr.
Wavin – Endestykker med udluftning og påfyldningsventiler
377,00 kr.
Wavin – Ventilkegle til ¾" fordelerrørssystemet
95,00 kr.
Wavin Manifold bæring 1" for Wavin shunte
170,00 kr.
Roth – Koblingssæt til fordelerrør, 16 mm x ᴳ¾" (Ø16 x 2,0 mm rør)
33,25 kr.
Wavin Minishunt – Grundfos pumpe og fordelerrør, 8 kredse til 200 m²
4.629,00 kr.
Danfoss FHF-EA – Endtestykke med automatisk udluftning og aftapnings-/påfyldningsventil 1"
125,00 kr.
Danfoss FHF-4F – Manifold 4 + 4 afgange, med flowmeter på fremløb (restsalg)
1.634,00 kr.
Uponor Fluvia T pumpeshunt Push-12 WL-X
4.367,00 kr.
Wavin – Kapilarrørstermostat med kort føler, 20-70°C
504,00 kr.

Beskrivelse

FHF manifold:

FHF fordeleren fra Danfoss bruges til at fordele vandet ud i gulvvarmekredsene. I fremløbet er der afspærringsventiler for hver rørstreng. Returløbet er forsynet med Danfoss' forindstillingsventiler, hvilket sikre optimal vandbalance i systemet. På ventilerne kan der monteres telestater så varmen kan reguleres af en gulvvarmestyring.

Fordelerrøret kan tilsluttes til en passende Danfoss blandesløjfer.

Opbygning:

Fordeleren er modulart opbygget og sammensættes af flere dele. Som minimum skal der bruges:

  • 1 sæt med forderrør/afgreninger: Det er her gulvvarmerørne tilsluttes. De sælges i sæt af to rør, hvor den ene bruges til fremløbet og den anden til returløbet. Findes med forskellige antal afgreninger, og er forsynet med 3/4" klemringsnipler som passer samme med Danfoss' klemringskoblinger der findes i forskellige størrelser og typer.

  • 2 stk. endestykker: Endestykkerne afslutter fordelerrøret. Det er forsynet med mulighed for aftapning og påflydning samt udluftning. Den ene version er med manuel udluftning og den anden med automatisk. Alternativt kan der også afsluttes med et sæt afspærringspropper.

  • 1 sæt ophængningsbeslag: Bruges til at fastholde både frem- og returløbet og sørger for at de har den korrekte afstand fra hinanden.

Et FHF fordelerrør består altså af som mimimum: 1 eller flere afgreninger (sat samme med samlestykker) og et endestykke eller en afspærringsprop hvis endestykkes funktioner ikke er nødvendige. Delene samles ved at dreje nippel enderne på f.eks. endestykkerne og samlestykker ind i muffe enderne på afgreningerne. Tætningen sker ved hjælp af de formonterede pakninger på nippel enderne. FHF fordelerrørene adskiller sig fra andre fordelerrør ved at afgreningsstykkerne har muffer i begge ender.

Afgreningerne:

Selve fordelerrøret med afgreningerne leveres i par bestående af et frem- og et returløb. De findes i udgaver med 2 og op til 12 afgreninger. De kan sammensættes ved brug af samlestykker. Det samlede antal varmekredse på en fordeler bør ikke overstige 16 stk.

Afgreningerne er forsynet med udvendige gevind ender som er beregnet til at blive brugt sammen med Danfoss' klemringskoblinger. Disse koblingssæt findes til forskellige dimensioner af rør samt forskellige typer af rør: PEX, Alupex, stål og kobber.

Afgreningerne findes med eller uden flowmeter på fremløbet. Med flowmåler monteret på fremløbet, kan man nemt finjustere flowet gennem slangerne, således at vandet vil flyde med samme mængde/hastighed gennem alle slangerne uanset længde.

Tilbehør:

Reduktionsstykker:
Disse bruges i starten af fordelerrøret når der er et ønske om at tilkoble en ¾" nippel ende til fordelerrøret. De har et udvendigt gevind på 1" med pakning, og et indvendigt på ¾".

Kuglehaner:
En del til Danfoss' gulvarmemanifold FHF. Sættet består af to stk. 1" kuglehaner, begge med røde håndtag. Nippel enden med o-rings pakningen passer i muffen af FHF fordelerrøret. Niplen er forsynet med kontramøtrik. I muffe enden af kuglehanerne kan tilsluttes en passende shunt, og man kan nu nemt afspærre for hele gulvvarme systemet hvis f.eks. pumpen på shunten skal skiftes.

Specifikationer

  • Varenummer:
    402039857
  • EAN nummer:
    5702420081199, 5702420126937
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    088U0585
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Maks. temperatur:
    90°C
  • Maks. tryk:
    6 bar
  • Materiale:
    Galvaniseret jern
  • Type:
    2 stk Monteringsbeslag til fordelerrør
  • Brand:
    Danfoss
