- Varenr.:7522420132
- EAN nr.:3389110573725
- Typenr.:LE1D09V7
Måske interessant?
Beskrivelse

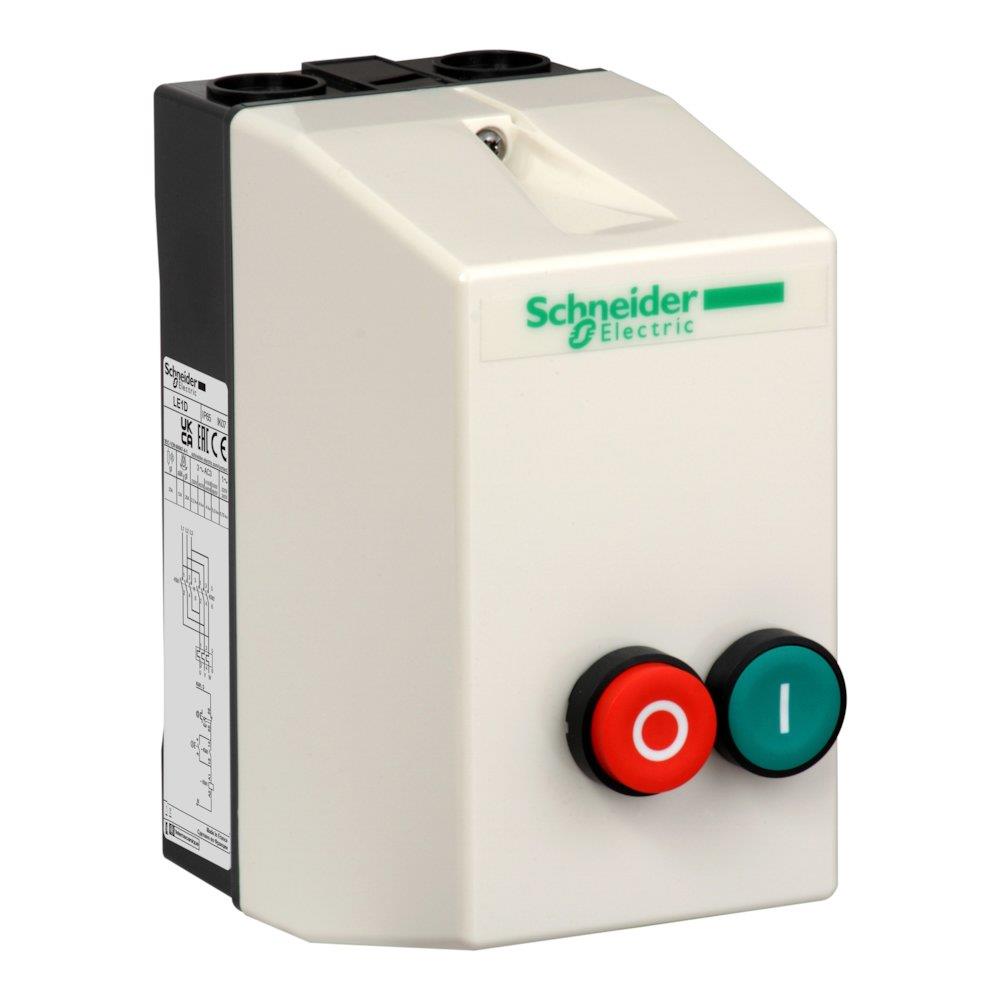

TeSys LE DOL-motorstarter
TeSys LE er en kapslet motorstarter med direkte start (DOL) til standardanvendelser. Den har en kontaktor, mens det termiske overbelastningsrelæ skal bestilles separat. Starteren betjenes med en grøn startknap mærket I og en rød stop/reset-knap mærket O.
Elektriske data
- Nominel driftseffekt ved AC-3, 400 V: 4 kW.
- Nominel driftsstrøm ved AC-3, 400 V: 9 A.
- Driftseffekt ved AC-3, 230 V, 3-faset: 2,2 kW.
- Mærkeeffekt ved 460 V, 60 Hz, 3-faset: 4 kW.
- Mærkeeffekt ved 575 V, 60 Hz, 3-faset: 5,5 kW.
- Spolespænding: 400 V AC ved 50 Hz og 400 V AC ved 60 Hz. Angivet spolespænding DC: 0–0 V.
- Betjeningsspændingstype: AC. Anvendelseskategori: AC-3.
- Tilslutning til hovedstrømskreds og styrekreds: skrueforbindelse.
- Én NO-hjælpekontakt og én NC-hjælpekontakt.
Konstruktion og mål
- Kapslingsklasse: IP65.
- Mål: 168 mm høj, 88 mm bred og 128,5 mm dyb.
- Én kommando-position og ingen indikatorlys.
- Øvre omgivelsestemperatur uden begrænsning: 40 °C.
- Ingen mulighed for montering på montageskinne.
Funktioner og begrænsninger
Motorstarteren har ikke kortslutningsudløser, sikring eller transformer. Den er ikke velegnet til nødstop, ekstern reset eller temperaturkompenseret overbelastningsbeskyttelse. Indstillingsområdet for overbelastningsudløser er angivet til 0–0 A.
Den betingede nominelle kortslutningsstrøm er angivet til 0 A for type 2 ved 400 V og 230 V samt for type 1 ved 480/277 V og 600/347 V.
Anvendelse og TeSys LE-serien
TeSys LE-serien omfatter kapslede DOL-startere og softstartere. Serien er beregnet til anvendelser inden for blandt andet industri, infrastruktur, bygninger og biler. Den kan anvendes til maskiner, der kræver DOL-start eller motorstop; overbelastningsbeskyttelse kræver et separat bestilt relæ. Serien omfatter også softstartere, men denne model er en DOL-motorstarter. Kapslede startere i serien kan vægmonteres eller placeres separat på en maskine. Serien omfatter modeller med IP55 eller IP65, afhængigt af model.
Kommunikationsprotokoller
Modellen understøtter ikke DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, EtherNet/IP, DeviceNet, MODBUS, ASI, TCP/IP, CAN, Foundation Fieldbus, øvrige bussystemer, LON, SUCONET, PROFIsafe, SafetyBUS p, INTERBUS eller PROFIBUS.
Produktdata
- Type: LE1D09V7.
- Produktnummer: 7522420132.
- EAN: 3389110573725.
- SVHC-stof over 0,1 %: Octamethylcyclotetrasiloxane.
- Oprindelsesland angivet i produktdata: FR.
Specifikationer
-
Varenummer:7522420132
-
EAN nummer:3389110573725Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:LE1D09V7Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal hjælpekontakter som er NO:1.0
-
Antal hjælpekontakter som er NC:1.0
-
Antal indikatorlys:0.0
-
Antal kommando-holdninger:1.0
-
Betinget nominel kortslutningsstrøm type 2, 400 V:0.0 A
-
Betinget nominel kortslutningsstrøm type 1, 480/277 V:0.0 A
-
Betinget nominel kortslutningsstrøm type 1, 600/347 V:0.0 A
-
Betinget nominel kortslutningsstrøm type 2, 230 V:0.0 A
-
Bredde:88.0 mm
-
Dybde:128.5 mm
-
Effekt:4kW
-
Ekstern reset er mulig:Nej
-
Højde:168.0 mm
-
Indstillingsområde for overbelasningsudløser:0 - 0 A
-
Kapslingsklasse IP:IP65
-
Mærkeeffekt, 460 V, 60 Hz, 3-faset:4.0 kW
-
Mærkeeffekt, 575 V, 60 Hz, 3-faset:5.5 kW
-
Med kortslutningsudløser:Nej
-
Med sikring:Nej
-
Med transformer:Nej
-
Montageskinnemulighed:Nej
-
Nominel drift strøm på AC-3, 230 V, 3-faset:2.2 kW
-
Nominel drift strøm ved AC-3, 400 V:9.0 A
-
Nominel drifteffekt AC-3, 400 V:4.0 kW
-
Nominel driftstrøm Ie:9.0 A
-
Omgivelsestemperatur, øvre grænse uden begrænsning:40.0 °C
-
Spænding:400V
-
Spændingstype for betjening:AC
-
Spolespænding 50HZ:400 - 400 V
-
Spolespænding AC 60HZ:400 - 400 V
-
Spolespænding DC:0 - 0 V
-
SVHC stof over 0,1%:Octamethylcyclotetrasiloxane
-
Temperaturkompenseret overbelastningsbeskyttelse:Nej
-
Tilslutning for styrekreds:Skrueforbindelse
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type motorstarter:Direkte start (DOL)
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Nej
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Nej
-
Understøtter EtherNet/IP protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Nej
-
Understøtter protokol for øvrige bussystemer:Nej
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Nej
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Nej
-
Velegnet til nødstop:Nej
-
Producent/forhandler:Schneider Electric
