TeSys GV2P02 motorværn, 0,16-0,25 A, ICU

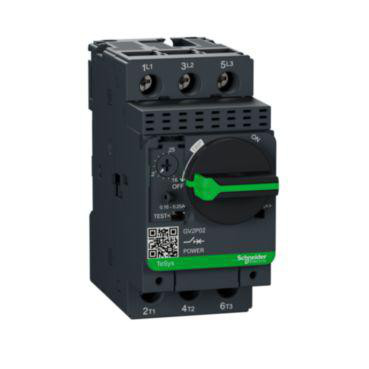

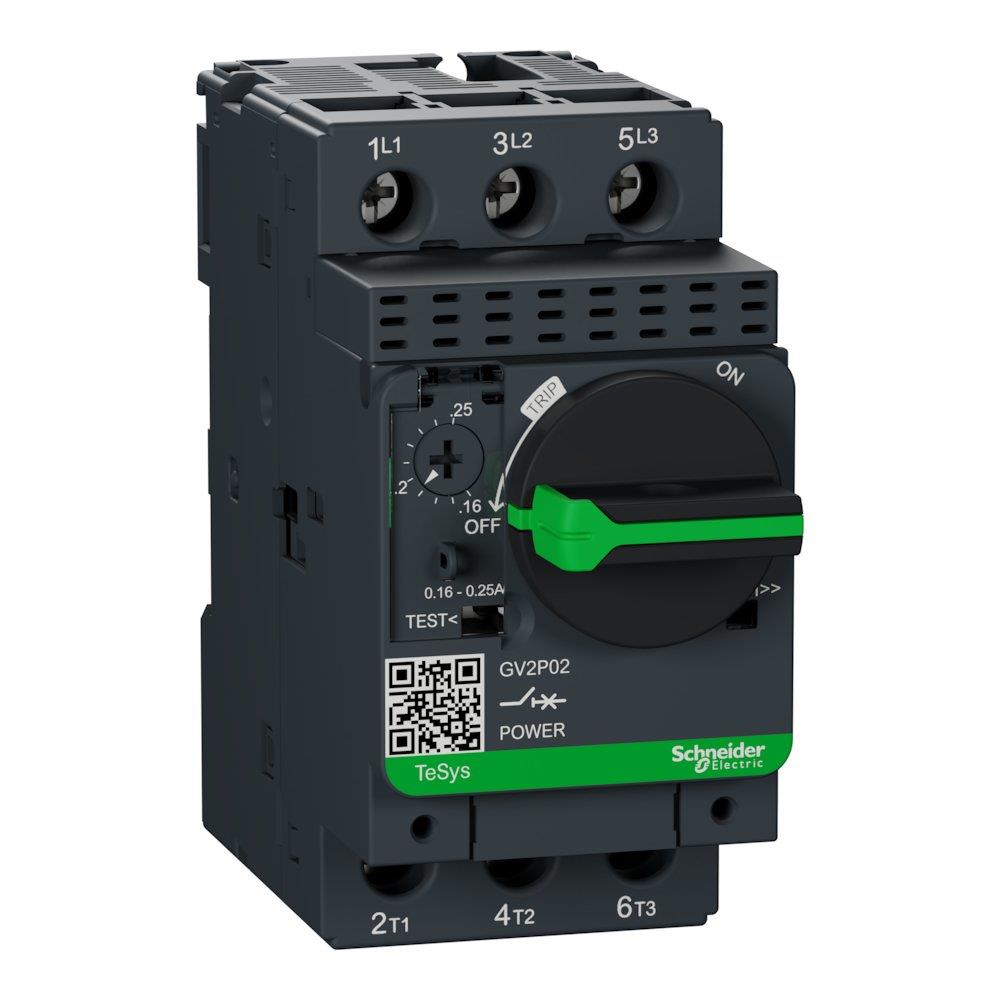

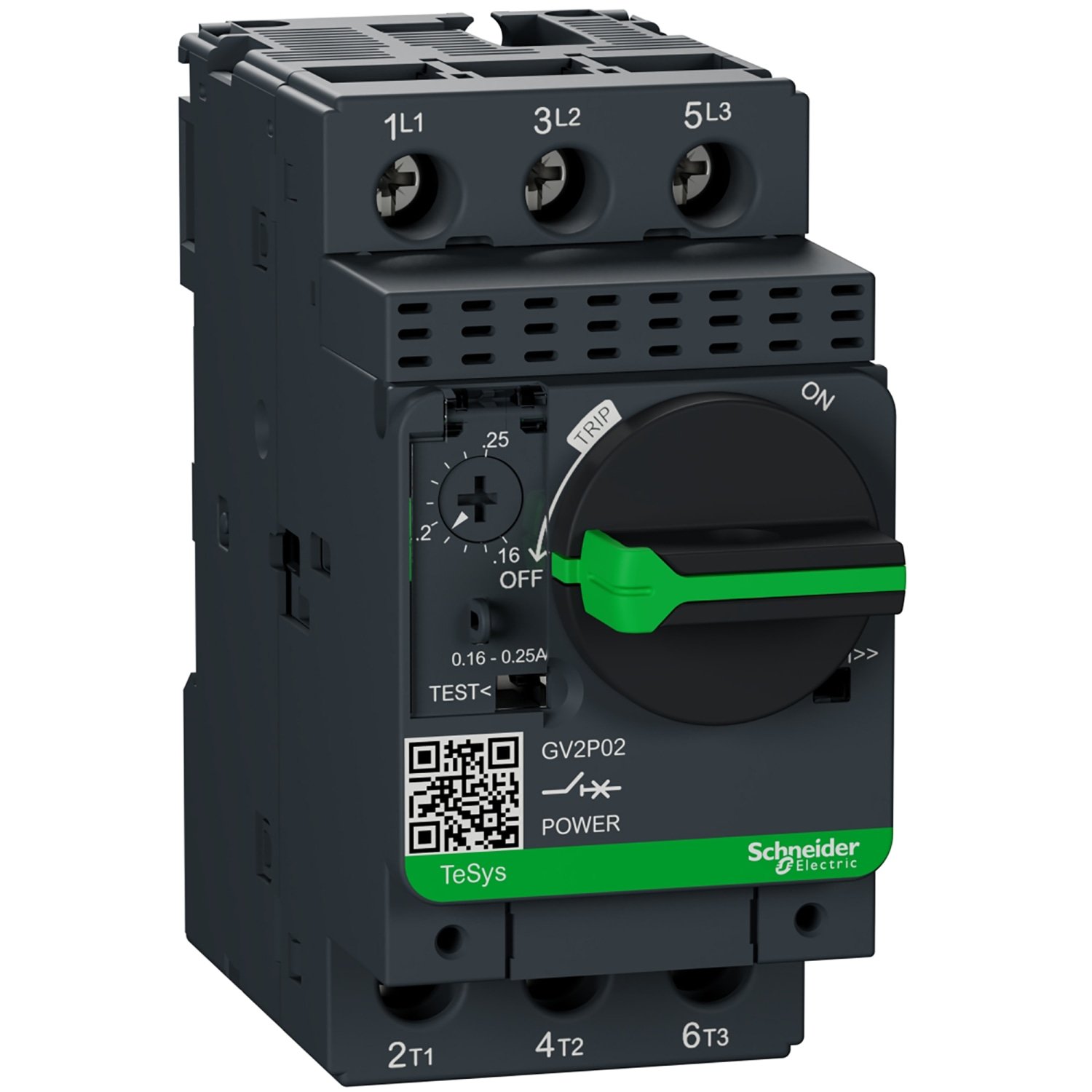

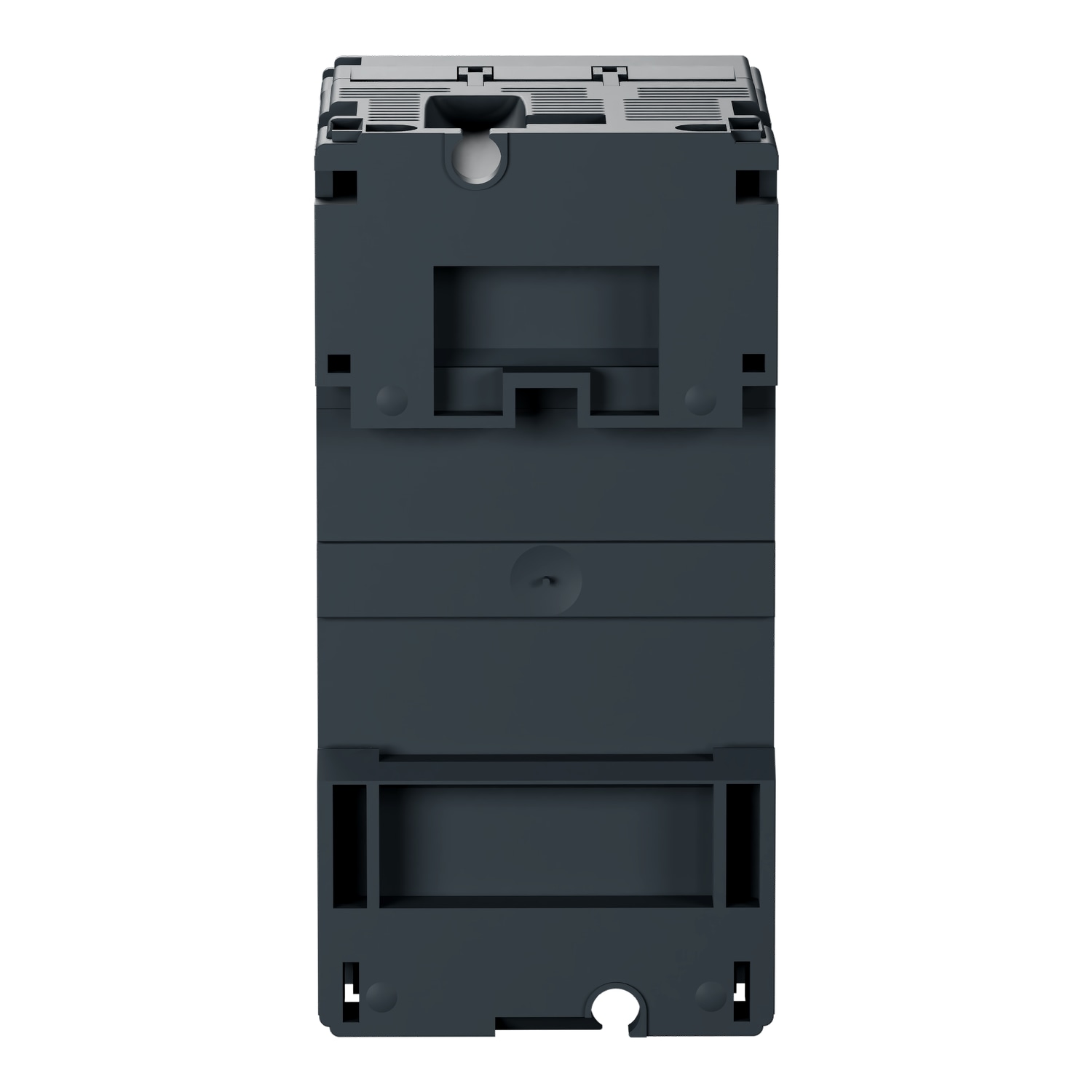

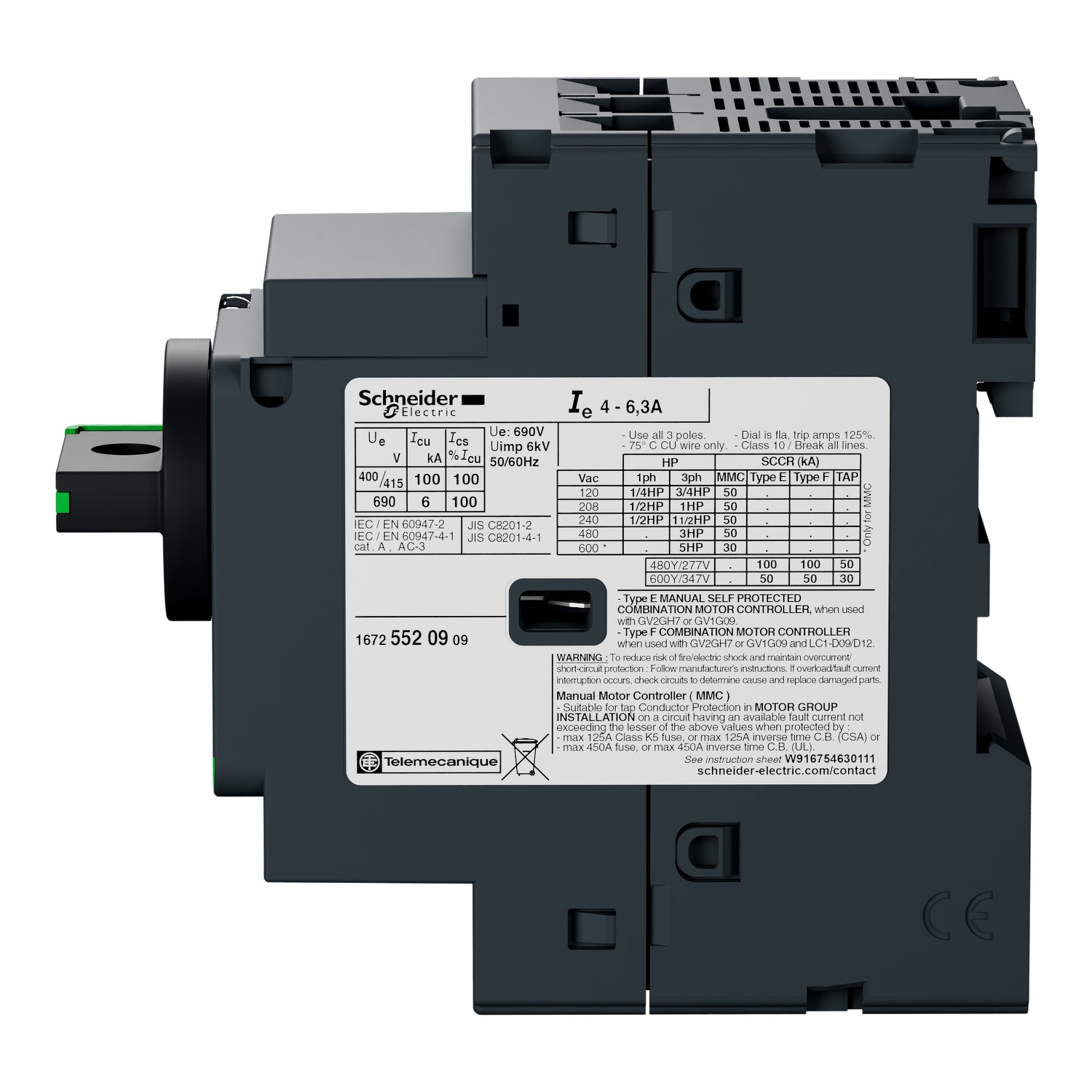

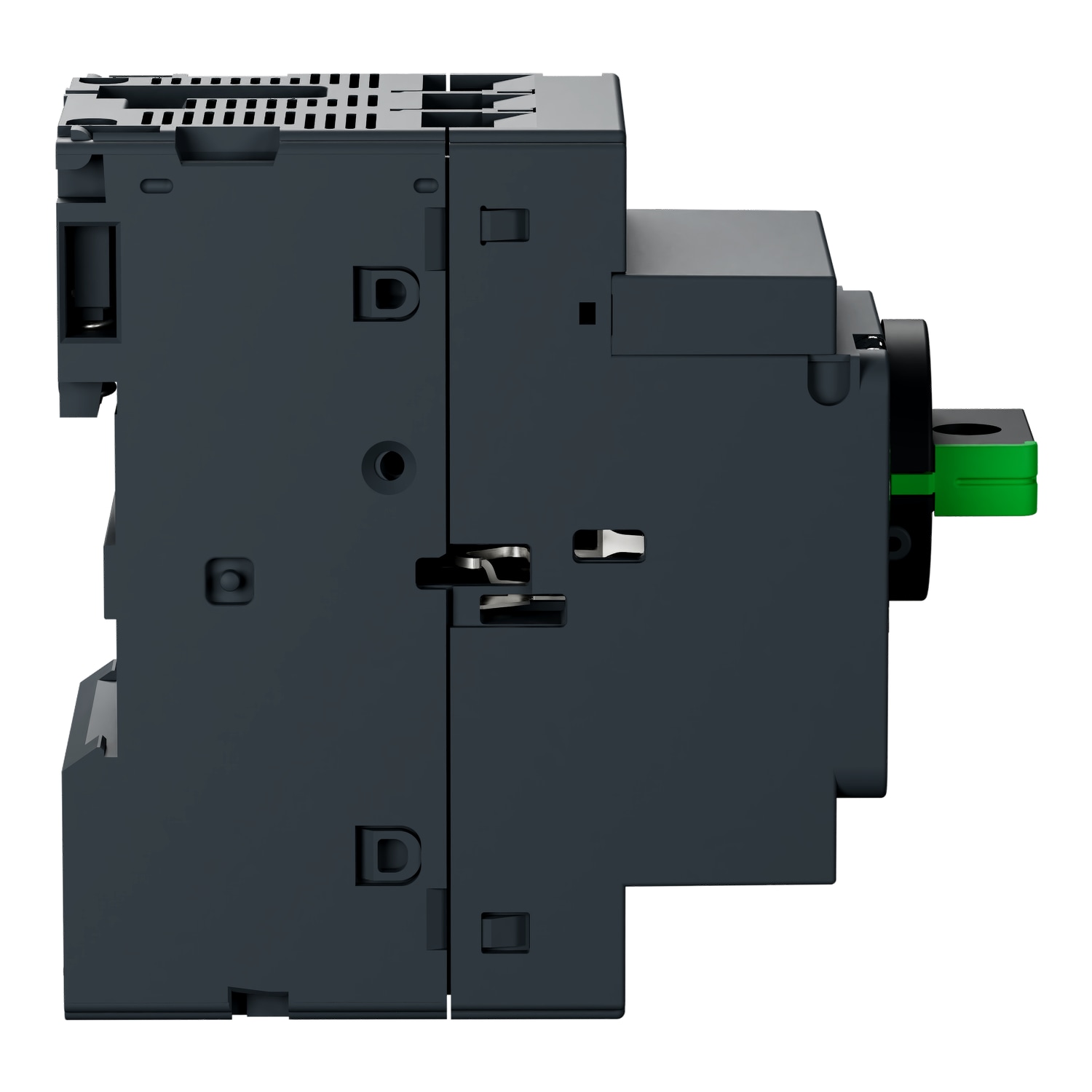

Schneider Electric TeSys GV2P02 motorværn set skråt forfra med grøn drejeknap og tre poler.Schneider Electric TeSys GV2P02 motorværn set bagfra med den mørke, flade bagside og monteringsåbninger.Schneider Electric TeSys GV2P02 motorværn set skråt forfra i mindre format med grøn betjeningsknap.Schneider Electric TeSys GV2P02 motorværn set fra siden, hvor den grønne drejeknap rager ud fra huset.Schneider Electric TeSys GV2P02 motorværn set fra den modsatte side med stor hvid teknisk mærkat på huset.Schneider Electric TeSys GV2P02 motorværn set tættere skråt forfra med synlig strømindstilling og grøn drejeknap.Schneider Electric TeSys GV2P02 motorværn set skråt forfra med tre tilslutninger øverst og nederst.Schneider Electric TeSys GV2P02 motorværn set skråt forfra i mindre visning med grøn knap og frontmærkning.
PRISGARANTI
4 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet termomagnetisk motorværn med indstillingsområde 0,16-0,25 A, IP20 og Icu 100 kA ved 400 V. Læs mere…
  • Varenr.:
    7522001179
  • EAN nr.:
    3389110213416
  • Typenr.:
    GV2P02
pr. stk. inkl. moms
630,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

TeSys GV2P02 er et 3-polet, håndbetjent motorværn til motorbeskyttelse. GV2P-serien dækker indstillingsområder fra 0,1 til 32 A og beskytter mod overbelastning og kortslutning i henhold til IEC947-4-1. Serien omfatter magnetiske og termomagnetiske motorværn til motorer op til 15 kW. Denne model har termomagnetisk udløserteknik og et indstillingsområde på 0,16-0,25 A.

Motorværnet kan anvendes som forsyningsadskiller i henhold til IEC947-2. Det kan aflåses i udkoblet stilling, hvor kontaktsættet samtidig indikeres som åbent.

Funktioner og anvendelse

  • Overbelastnings- og kortslutningsbeskyttelse med termisk beskyttelse og faseudfaldsfølsomhed.
  • Kortslutningsudløseren er ifølge serieoplysningerne fast indstillet til ca. 13 gange den højeste indstillede værdi. Det angivne indstillingsområde for den momentane kortslutningsudløser er 2,4-2,4 A.
  • Drejeknappen betjenes fra fronten og viser ON, OFF og TRIP. Indstillingsområdet er dækket af et transparent dæksel, der kan plomberes. Motorværnet har testfunktion.
  • Ved brug alene giver motorværnet manuel, lokal styring. I kombination med en kontaktor kan der opnås automatisk og fjernbetjent styring.
  • Motorbeskyttelsen udføres af termisk-magnetiske enheder indbygget i afbryderen. Ingen bevægelige dele kan berøres direkte med fingrene.
  • En tilføjet underspændingsudløser kan udkoble motorafbryderen, hvis spændingen mistes. En tilføjet shuntudløser muliggør fjernbetjent udkobling. Denne model har ikke en integreret underspændingsudløser.
  • Håndtaget til styring af åben eller lukket motorafbryder kan låses i positionen N/C med 3 hængelåse.
  • Serien kan kombineres med tilbehør som hjælpeblokke, signalkontakter, arbejdstømsudløsere og underspændingsudløsere.

Tekniske data

  • Poltal: 3
  • Indstillingsområde for overbelastningsudløser: 0,16-0,25 A
  • Nominel strøm IE: 0,25 A
  • Nominel kortslutningsbrydeevne Icu ved 400 V AC: 100 kA. Serieoplysninger angiver en brydeevne på 50-100 kA ved 400 V afhængigt af motorværnets størrelse.
  • Nominel driftsspænding: 690 V; maksimal spænding: 690 V
  • Nominel drifteffekt AC-3: 0,06 kW ved 400 V og 0,037 kW ved 230 V
  • Effekttab: 2,5 W
  • Kapslingsklasse: IP20. Anvendelsesområde: indendørs.
  • Farve: koksgrå. Betjening: frontbetjent drejeknap.
  • Mål: 89 mm høj og 97 mm dyb. Bredden er angivet som 45 mm i produktdata og 44,5 mm i supplerende data.
  • Maksimal kabeltykkelse: 6 mm². Forskruning: nej.
  • Hovedstrømkredsens tilslutning: skrueforbindelse. Supplerende data angiver stik med fjederklemme og skrueklemme.
  • Enhedskonstruktion: komplet enhed i kapsling.
  • Integreret hjælpekontakt: nej. Integreret underspændingsudløser: nej.
  • Oplyste SVHC-stoffer over 0,1 %: bly og Octrizole.
  • Serie: TeSys D. Beskrivelsen placerer produktet i TeSys GV2-serien.
  • Typenummer: GV2P02. Produktnummer: 7522001179. EAN: 3389110213416.

Specifikationer

  • Varenummer:
    7522001179
  • EAN nummer:
    3389110213416
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    GV2P02
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Motorværn
  • Ampere:
    0,16 - 0,25 A
  • Antal poler:
    3.0
  • Anvendelsesområde:
    Indendørs
  • Betjeningstype:
    Front
  • Bredde:
    45 mm
  • Dybde:
    97 mm
  • Effekttab:
    2.5 W
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Koksgrå
  • Faseudfaldsfølsomhed:
    Ja
  • Forskruning:
    Nej
  • Højde:
    89 mm
  • Indstillingsområde:
    0,16-0,25A
  • Indstillingsområde for momentan kortslutningsudløser:
    2.4 - 2.4 A
  • Indstillingsområde for overbelasningsudløser:
    0.16 - 0.25 A
  • IP klasse:
    20
  • Kapslingsklasse IP:
    IP20
  • Max kabeltykkelse:
    6 mm²
  • Max volt:
    690 V
  • Med integreret hjælpekontakt:
    Nej
  • Med integreret underspændingsudløser:
    Nej
  • Med termisk beskyttelse:
    Ja
  • Nominel drifteffekt AC-3, 400 V:
    0.06 kW
  • Nominel drifteffekt ved AC-3, 230 V:
    0.037 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    100.0 kA
  • Nominel strøm IE:
    0.25 A
  • Poler:
    3
  • Produkttype:
    Afbryder
  • SVHC stof over 0,1%:
    Bly, Octrizole
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udløserteknik:
    Thermomagnetisk
  • Producent/forhandler:
    Schneider Electric
