Schneider Electric TeSys GV motorværn GV3P32, 23-32 A, 3P

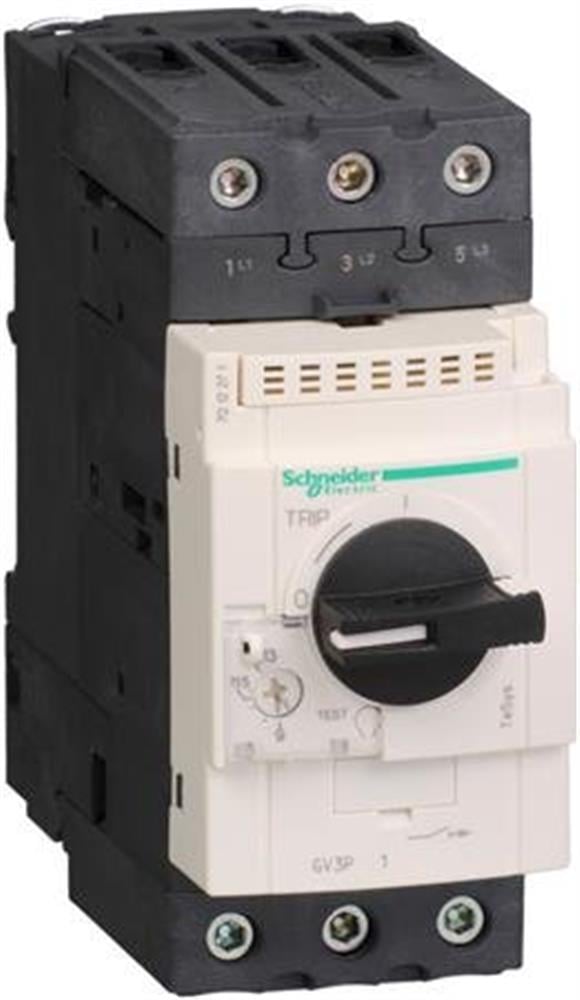

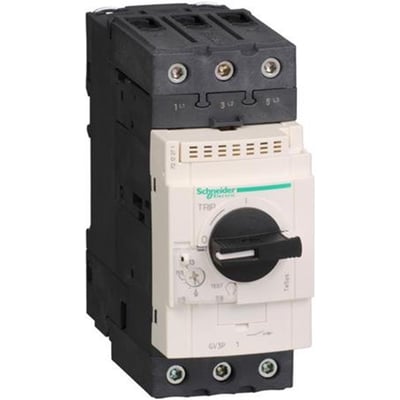

Schneider Electric TeSys GV3P32 motorværn med tre poler og sort drejeknap, set skråt forfra.
PRISGARANTI
7 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet, termomagnetisk motorværn med indstillingsområde på 23-32 A, IP20 og brydeevne på 100 kA ved 400 V AC. Læs mere…
  • Varenr.:
    7522461285
  • EAN nr.:
    3389119405386
  • Typenr.:
    GV3P32
pr. stk. inkl. moms
1.469,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Schneider Electric TeSys GV GV3P32 er et 3-polet motorværn til beskyttelse og styring af 3-fasede motorer. Det har termisk overbelastningsbeskyttelse og magnetisk kortslutningsbeskyttelse og er beregnet til motorapplikationer på op til 15 kW ved 400 V AC.

Motorværnet har et indstillingsområde på 23-32 A og en nominel strøm på 32 A. De generelle serieoplysninger angiver, at kortslutningsudløseren er fast indstillet til ca. 13 gange den højeste indstillede værdi. For GV3P32 er den momentane kortslutningsudløser angivet til 448 A, svarende til 14 gange 32 A.

Funktioner og betjening

  • Drejeknap med tydelig visning af ON, OFF og TRIP samt testfunktion.
  • Transparent dæksel over indstillingsområdet, som kan plomberes.
  • Kan anvendes som forsyningsadskiller efter IEC 947-2. Motorværnet kan aflåses i udkoblet stilling, hvor kontaktsættet samtidig indikeres som åbent.
  • Faseudfaldsfølsomhed og termisk beskyttelse.
  • Oplyst betjeningslevetid på 50.000 koblingscyklusser ved AC-3 og 415 V.

Elektriske data og tilslutning

  • 3 poler (3P) og termomagnetisk udløserteknik.
  • Nominel driftsspænding: 690 V.
  • Nominel driftseffekt: 15 kW ved AC-3 og 400 V samt 7,5 kW ved AC-3 og 230 V.
  • Nominel kortslutningsbrydeevne (Icu): 100 kA ved 400 V AC. De generelle serieoplysninger angiver en brydeevne på 50-100 kA ved 400 V, afhængigt af motorværnets størrelse.
  • Tilslutning med Everlink BTR-skrueterminaler.
  • Effekttab: 8 W.

Mål og udførelse

  • Kapslingsklasse: IP20.
  • Bredde: 55 mm, højde: 132 mm og dybde: 136 mm.
  • Komplet enhed i kapsling, egnet til DIN-skinne- og panelmontering.

Tilbehør og kombinationsmuligheder

Motorværnet kan kombineres med en TeSys-kontaktor som del af en motorstarter af type 1 eller type 2. Serien omfatter tilbehør som hjælpeblokke, signalkontakter, arbejdsstrømsudløsere og underspændingsudløsere.

  • Hjælpekontakter kan monteres foran eller på siden, herunder GVAE, GVAN og GVAD. GV3P32 har ikke integreret hjælpekontakt.
  • Underspændings- eller shuntudløsere kan tilføjes, herunder GVAU og GVAS. GV3P32 har ikke integreret underspændingsudløser.
  • Kan kombineres med GV3G-fordelingsskinner.

Yderligere oplysninger

Leverandørdata angiver certificeringer og standarder: IEC, UL, CSA, CCC, EAC, Marine og ATEX. RoHS og REACH er ligeledes angivet. Oprindelsesland: Frankrig. Oplyst SVHC-stof over 0,1 %: bly.

Specifikationer

  • Varenummer:
    7522461285
  • EAN nummer:
    3389119405386
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    GV3P32
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Motorværn
  • Antal poler:
    3.0
  • Bredde:
    55.0 mm
  • Dybde:
    136.0 mm
  • Effekttab:
    8.0 W
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Faseudfaldsfølsomhed:
    Ja
  • Højde:
    132.0 mm
  • Indstillingsområde:
    23 - 32A
  • Indstillingsområde for momentan kortslutningsudløser:
    448 - 448 A
  • Indstillingsområde for overbelasningsudløser:
    23 - 32 A
  • Kapslingsklasse IP:
    IP20
  • Med integreret hjælpekontakt:
    Nej
  • Med integreret underspændingsudløser:
    Nej
  • Med termisk beskyttelse:
    Ja
  • Nominel drifteffekt AC-3, 400 V:
    15.0 kW
  • Nominel drifteffekt ved AC-3, 230 V:
    7.5 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    100.0 kA
  • Nominel strøm IE:
    32.0 A
  • Poltal:
    3P
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udløserteknik:
    Thermomagnetisk
  • Producent/forhandler:
    Schneider Electric
