Schneider Electric motorværn GV3P40, 30–40 A, 3P, IP20

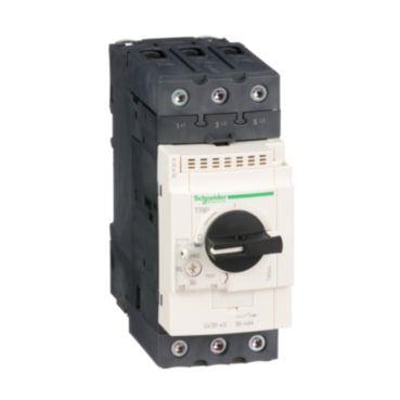

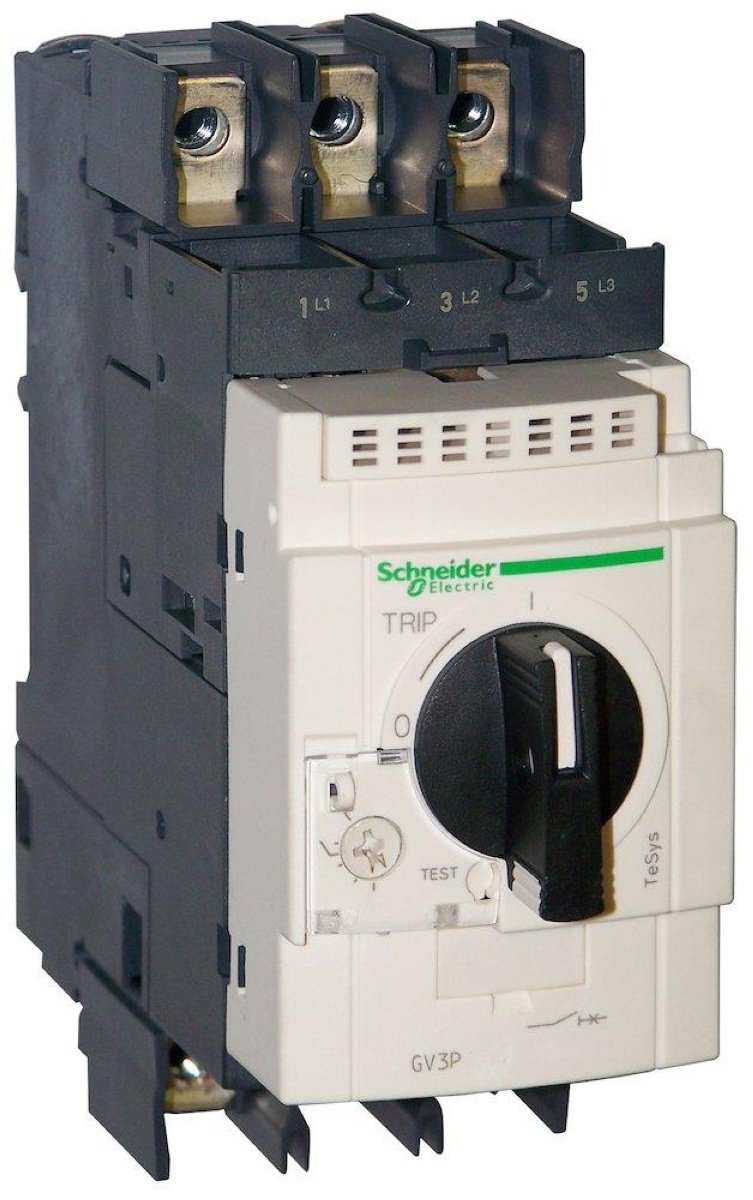

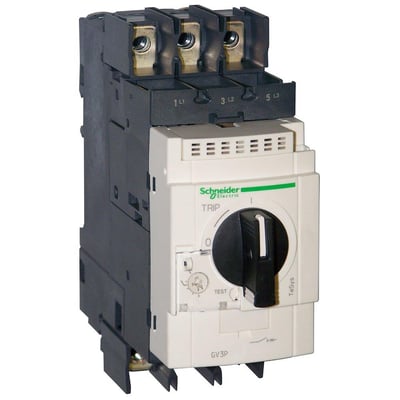

Schneider Electric GV3P40 motorværn med tre poler, hvid front, sort drejegreb og synlige tilslutninger set skråt forfra.Schneider Electric GV3P40 motorværn set forfra med tre tilslutninger øverst og nederst samt vandret drejegreb.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Schneider Electric
3-polet, termomagnetisk motorværn med indstillingsområde 30–40 A, IP20 og Icu 50 kA ved 400 V. Til motorer op til 18,5 kW ved 400 V. Læs mere…
  • Varenr.:
    7522461311
  • EAN nr.:
    3389119405393
  • Typenr.:
    GV3P40
pr. stk. inkl. moms
1.704,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Schneider Electric TeSys GV3P40 er et 3-polet, termomagnetisk motorværn til motorbeskyttelse. Det har et indstillingsområde på 30–40 A og en nominel strøm på 40 A. Produktdata angiver 18,5 kW ved AC-3, 400 V og 11 kW ved AC-3, 230 V.

Funktion og anvendelse

Motorværnet beskytter mod overbelastning og kortslutning og kan også anvendes som forsyningsadskiller. Det opfylder den angivne anvendelse iht. IEC 947-4-1 for motorværn og IEC 947-2 for forsyningsadskillere. I udkoblet stilling kan det aflåses, og det viser samtidig, at kontaktsættet er åbent.

  • Drejeknap med tydelig visning af ON, OFF og TRIP samt start-stop-betjening.
  • Indstillingsområdet er dækket af et transparent dæksel, der kan plomberes.
  • Indbygget testfunktion.
  • Seriebeskrivelsen angiver, at kortslutningsudløseren er fast indstillet til ca. 13 gange den højeste indstillede værdi. Supplerende GV3P40-produktdata angiver magnetisk udløsning ved 14 × In.
  • GV3P-serien dækker 9–65 A og har, afhængigt af størrelse, en angivet kortslutningsbrydeevne på 50–100 kA ved 400 V. For GV3P40 er Icu 50 kA ved 400 V.

Tekniske oplysninger

  • Poltal: 3P.
  • Nominel spænding: 690 V ifølge de supplerende produktdata.
  • Kapslingsklasse: IP20.
  • Tilslutning: skrueforbindelse; supplerende produktdata angiver Everlink BTR-skrueterminaler.
  • Konstruktion: komplet enhed i kapsling.
  • Mål: 55 mm bred, 132 mm høj og 136 mm dyb.
  • Effekttab: 8 W.
  • Drejeknappen er angivet til 50.000 cyklusser i AC-3 ved 415 V.

Tilbehør og kombinationsmuligheder

Til GV3P-serien findes blandt andet hjælpeblokke, signalkontakter samt arbejdsstrøms- og underspændingsudløsere. GV3P40 kan kombineres med GVAE-, GVAN- og GVAD-hjælpekontakter til front- eller sidemontering samt GVAU- og GVAS-udløserenheder og GV3G-fordelingssamleskinner. Sammen med en TeSys-kontaktor kan motorværnet indgå i en motorstarter af type 1 eller type 2.

Øvrige produktoplysninger

  • Angivne standarder og godkendelser: IEC, UL, CSA, CCC, EAC, Marine og ATEX. Produktdata nævner også RoHS og REACH.
  • Oplyst SVHC-stof over 0,1 %: bly.
  • Typebetegnelse: GV3P40. Varenummer: 7522461311. EAN: 3389119405393.

Specifikationer

  • Varenummer:
    7522461311
  • EAN nummer:
    3389119405393
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    GV3P40
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Motorværn
  • Ampere (A):
    30 - 40 A
  • Antal poler:
    3.0
  • Bredde:
    55.0 mm
  • Dybde:
    136.0 mm
  • Effekttab:
    8.0 W
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Højde:
    132.0 mm
  • Indstillingsområde:
    30 - 40A
  • Kapslingsklasse IP:
    IP20
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominel drifteffekt ved AC-3, 230 V:
    11.0 kW
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    50.0 kA
  • Nominel strøm IE:
    40.0 A
  • Poltal:
    3P
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udløserteknik:
    Thermomagnetisk
  • Producent/forhandler:
    Schneider Electric
