Schneider Electric Motorværn GV3P50, 37-50 A, 3P, IP20

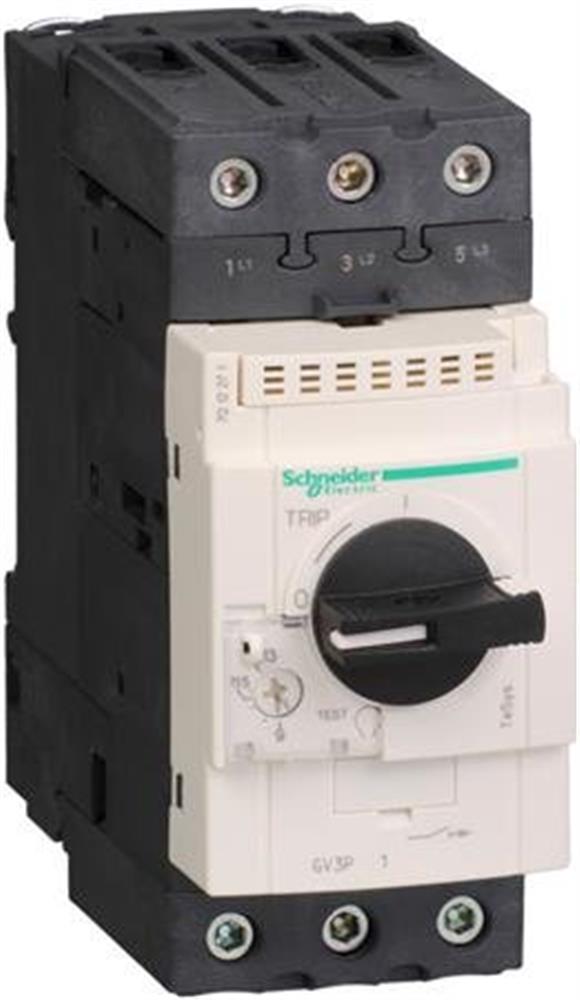

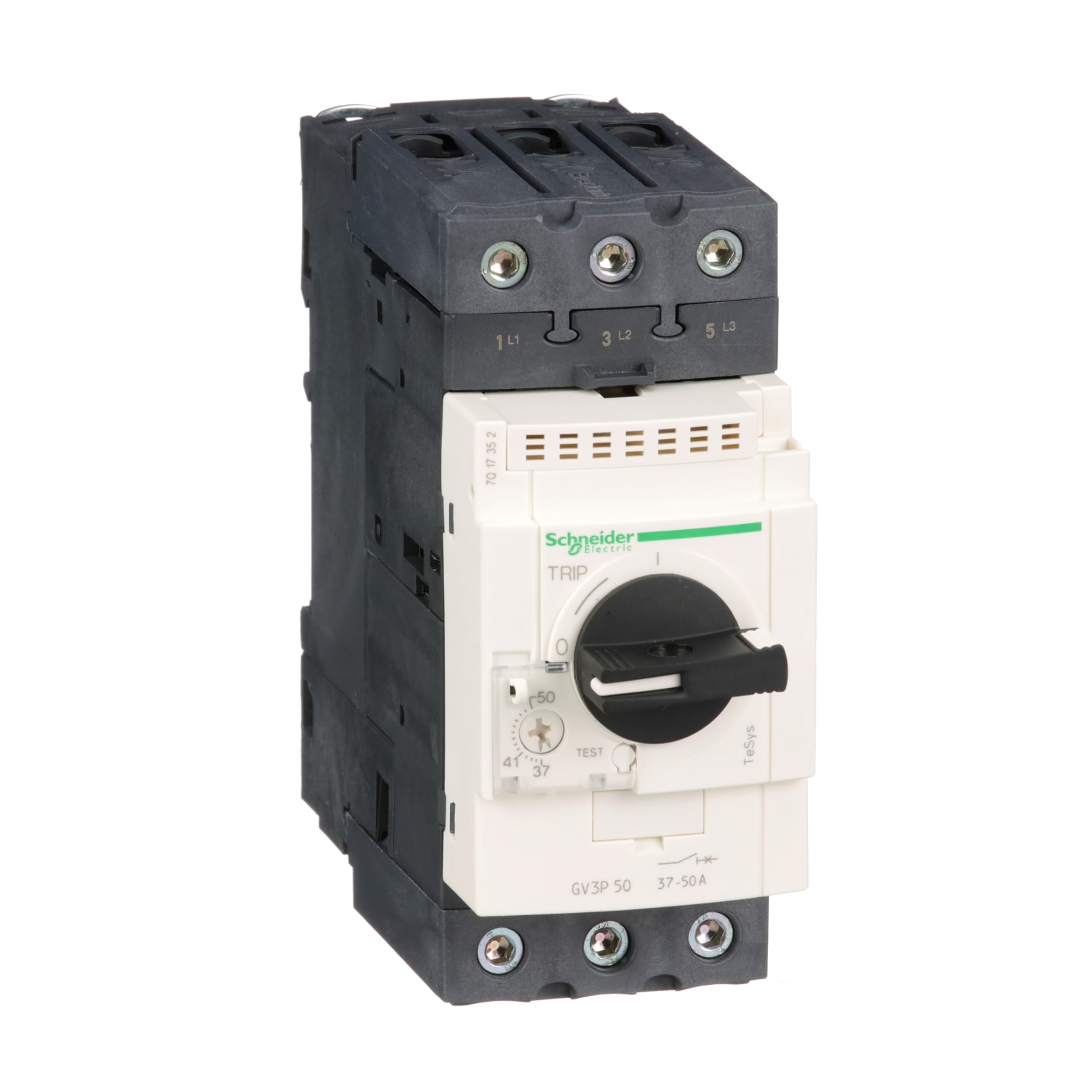

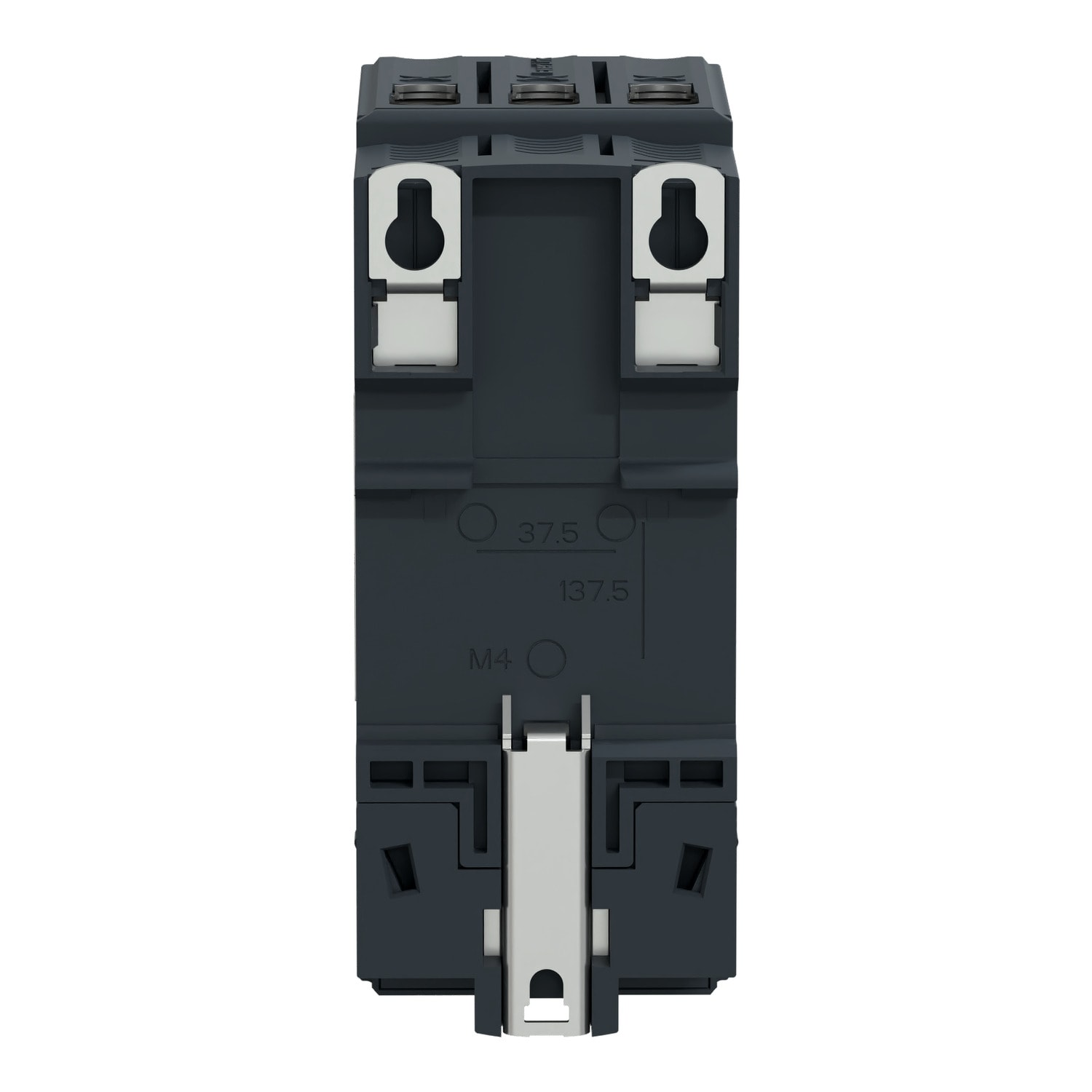

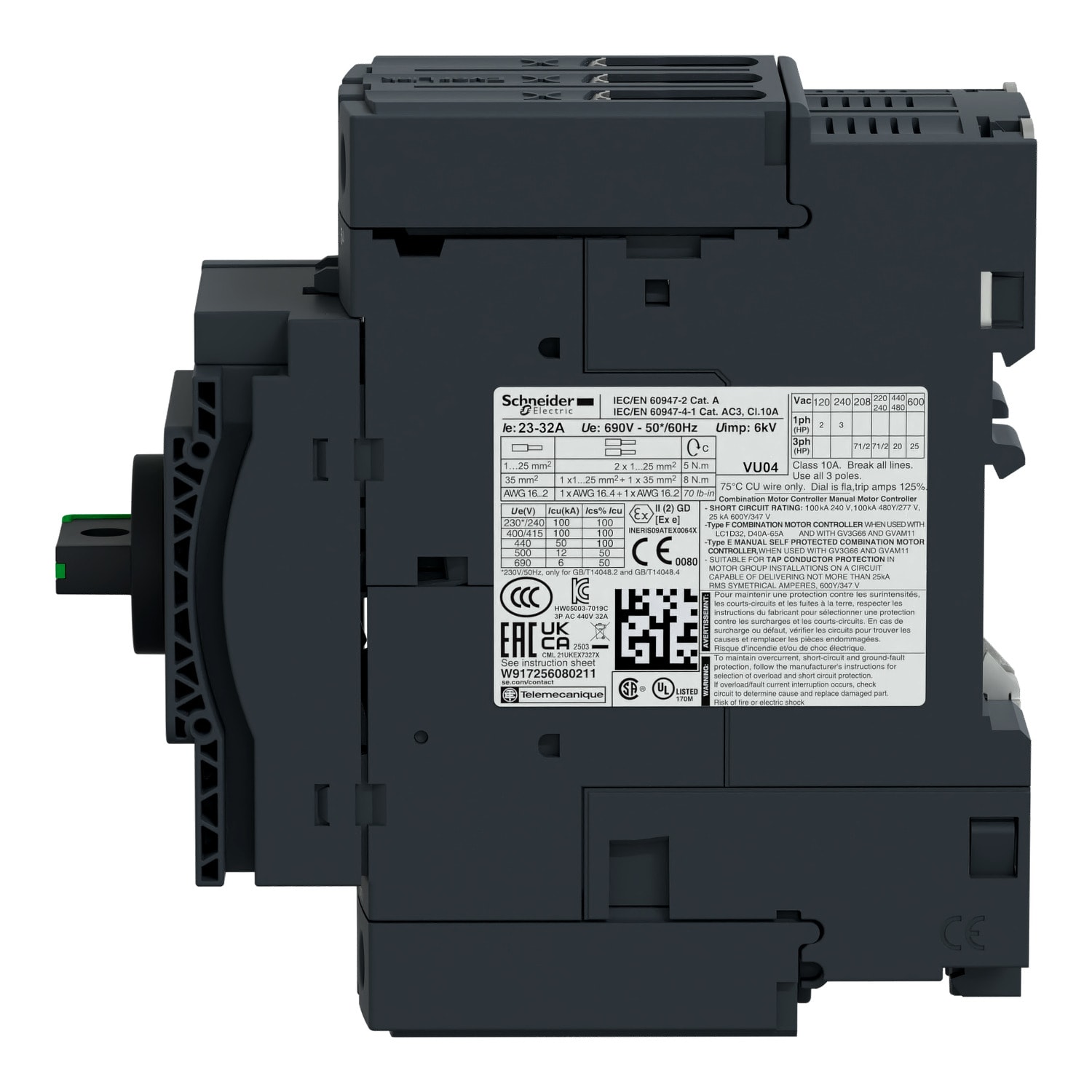

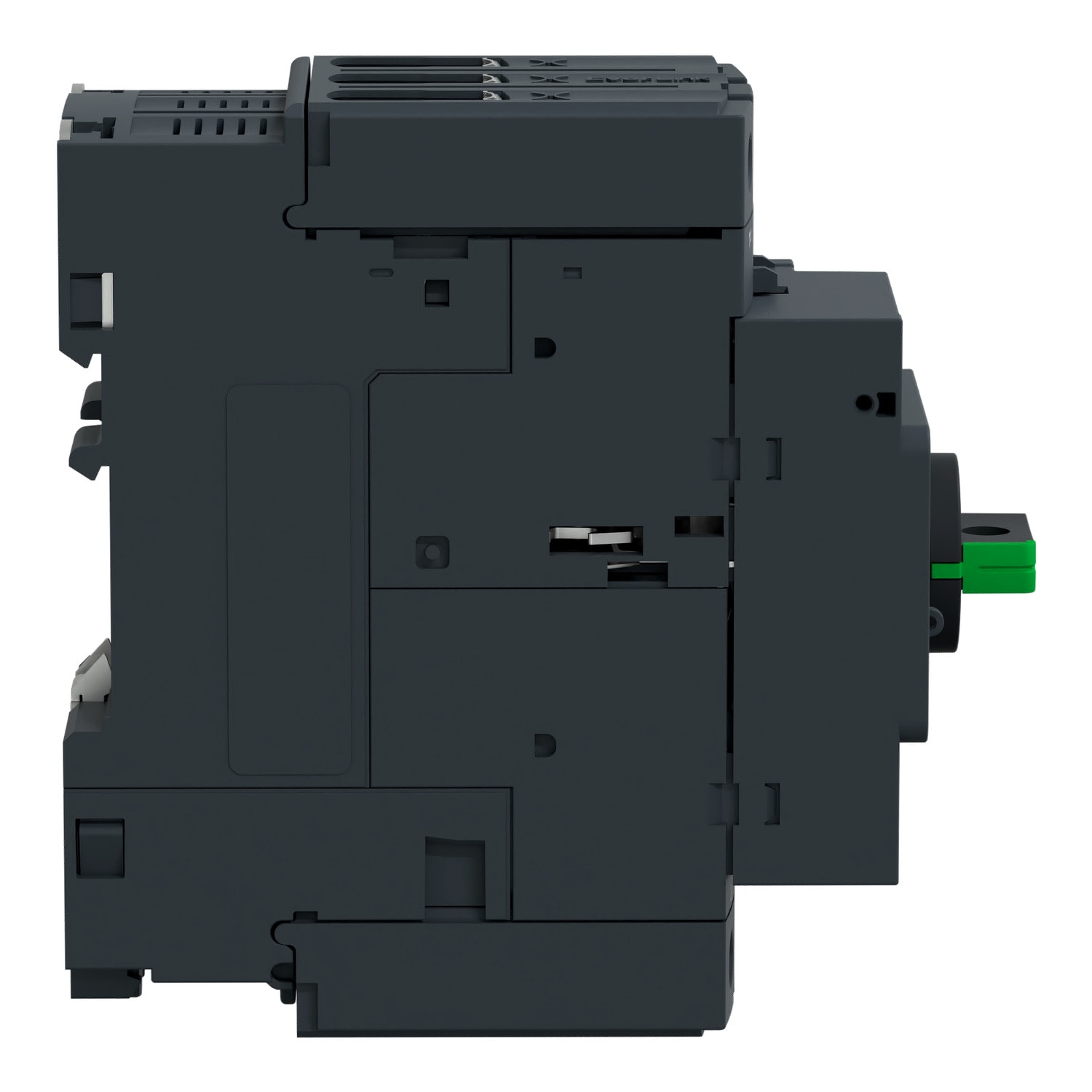

Schneider Electric GV3P50 motorværn med tre poler, sort og hvidt hus, drejegreb og indstilling på 37-50 A.Bagsiden af Schneider Electric GV3P50 motorværn viser tilslutningsåbninger og den centrale monteringsclips.Schneider Electric GV3P50 motorværn set forfra i skrå vinkel med drejegreb, tre tilslutninger og indstillingsskala.Siden af Schneider Electric GV3P50 motorværn viser det mørke kapslingshus og de øvre tilslutningsspor.Modsatte side af Schneider Electric GV3P50 motorværn med teknisk mærkat, monteringsdetaljer og grønne udstikkende dele.
PRISGARANTI
30+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet termomagnetisk motorværn med indstillingsområde 37-50 A, IP20 og kortslutningsbrydeevne på 50 kA ved 400 V. Læs mere…
  • Varenr.:
    7522461324
  • EAN nr.:
    3389119405409
  • Typenr.:
    GV3P50
pr. stk. inkl. moms
1.817,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Motorværn til motorbeskyttelse

Schneider Electric GV3P50 er et 3-polet termomagnetisk motorværn med overbelastnings- og kortslutningsbeskyttelse. Det er beregnet til motorbeskyttelse iht. IEC 947-4-1 og kan også anvendes som forsyningsadskiller iht. IEC 947-2.

GV3P-serien dækker indstillingsområder fra 9 til 65 A. Brydeevnen afhænger af motorværnets størrelse og ligger for serien mellem 50 og 100 kA ved 400 V. For GV3P50 er den nominelle kortslutningsbrydeevne 50 kA ved 400 V.

Funktioner og betjening

Motorværnet betjenes med drejegreb, der viser ON, OFF og TRIP. Indstillingsområdet er dækket af et transparent, plomberbart dæksel, og enheden har testfunktion. I udkoblet stilling kan motorværnet aflåses og viser, at kontaktsættet er åbent.

  • Termisk indstillingsområde: 37-50 A
  • Nominel strøm: 50 A
  • Momentan kortslutningsudløser: 700 A
  • Termisk beskyttelse og faseudfaldsfølsomhed
  • Ingen integreret hjælpekontakt eller underspændingsudløser

Tekniske data

  • 3 poler (3P)
  • Nominel driftsspænding: 690 V
  • Nominel drifteffekt AC-3: 22 kW ved 400 V og 15 kW ved 230 V
  • Kapslingsklasse: IP20
  • Tilslutning: skrueforbindelse, Everlink BTR-skrueterminaler
  • Mål: 55 mm bred, 132 mm høj og 136 mm dyb
  • Effekttab: 8 W
  • Komplet enhed i kapsling
  • Data angiver bly som SVHC-stof over 0,1 %

Montering og tilbehør

GV3P50 kan monteres på DIN-skinne eller panel og kombineres med en TeSys-kontaktor i en motorstarterløsning af type 1 eller type 2. Til GV3P-serien findes blandt andet hjælpeblokke, signalkontakter samt arbejdsstrøms- og underspændingsudløsere. Tilbehør omfatter blandt andet GVAE, GVAN, GVAD, GVAU, GVAS og GV3G-fordelingsskinner.

Leverandørdata angiver IEC, UL, CSA, CCC, EAC, Marine og ATEX samt RoHS/REACH.

Specifikationer

  • Varenummer:
    7522461324
  • EAN nummer:
    3389119405409
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    GV3P50
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Motorværn
  • Ampere (A):
    37 - 50 A
  • Antal poler:
    3.0
  • Bredde:
    55.0 mm
  • Dybde:
    136.0 mm
  • Effekttab:
    8.0 W
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Faseudfaldsfølsomhed:
    Ja
  • Højde:
    132.0 mm
  • Indstillingsområde:
    37 - 50A
  • Indstillingsområde for momentan kortslutningsudløser:
    700 - 700 A
  • Indstillingsområde for overbelasningsudløser:
    37 - 50 A
  • Kapslingsklasse IP:
    IP20
  • Med integreret hjælpekontakt:
    Nej
  • Med integreret underspændingsudløser:
    Nej
  • Med termisk beskyttelse:
    Ja
  • Nominel drifteffekt AC-3, 400 V:
    22.0 kW
  • Nominel drifteffekt ved AC-3, 230 V:
    15.0 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    50.0 kA
  • Nominel strøm IE:
    50.0 A
  • Poltal:
    3P
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udløserteknik:
    Thermomagnetisk
  • Producent/forhandler:
    Schneider Electric
