Schneider Electric Motorværn GV3P65, 48–65 A, 3P, IP20

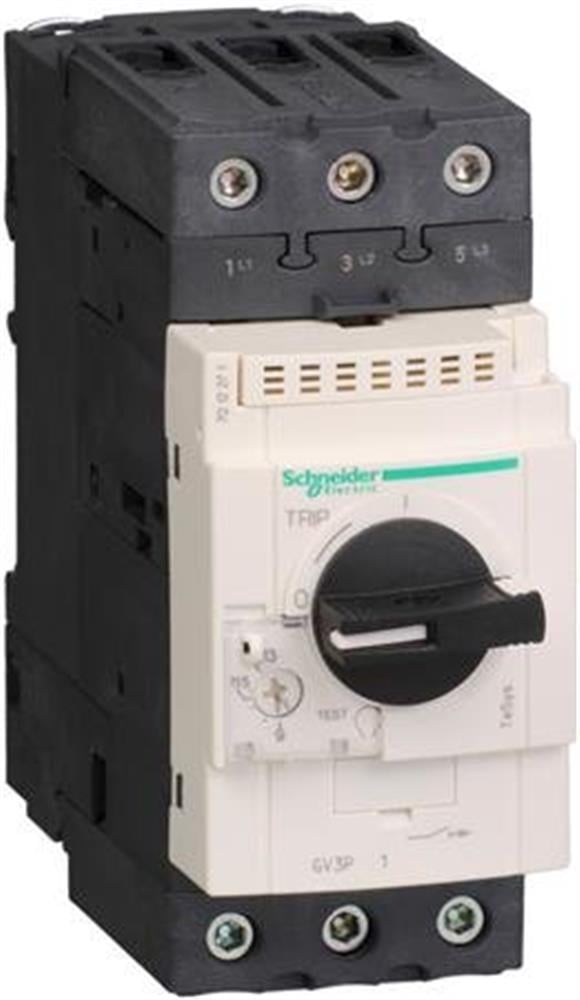

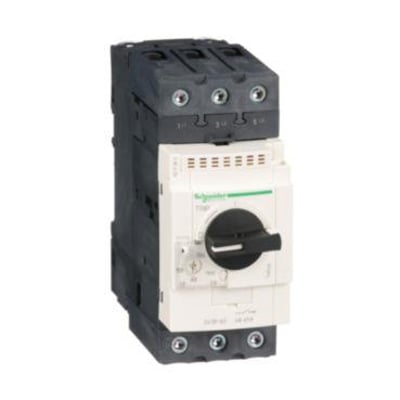

Schneider Electric GV3P65 motorværn i sort og hvid, set skråt forfra med tre tilslutninger og stort drejegreb.Schneider Electric GV3P65 motorværn set forfra, med drejegreb, betjeningsmarkeringer og tre skrueforbindelser.
PRISGARANTI
10 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet, termomagnetisk motorværn med indstillingsområde på 48–65 A, IP20 og Icu på 50 kA ved 400 V. Læs mere…
  • Varenr.:
    7522461337
  • EAN nr.:
    3389119405416
  • Typenr.:
    GV3P65
pr. stk. inkl. moms
1.887,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Motorværn til motorbeskyttelse

Schneider Electric GV3P65 er et 3-polet motorværn i TeSys GV-serien til beskyttelse af motorer, herunder 3-fasede motorapplikationer. Det har termomagnetisk udløserteknik med overbelastnings- og kortslutningsbeskyttelse. Indstillingsområdet for overbelastningsudløseren er 48–65 A, og den momentane kortslutningsudløser er oplyst til 910 A. Serieoplysninger beskriver kortslutningsudløseren som fast indstillet til cirka 13 gange den højeste indstillede værdi.

Motorværnet kan også anvendes som forsyningsadskiller iht. IEC 947-2. I udkoblet stilling kan det aflåses, og det indikerer samtidig, at kontaktsættet er åbent. Det er beregnet til motorbeskyttelse iht. IEC 947-4-1.

Betjening og tilslutning

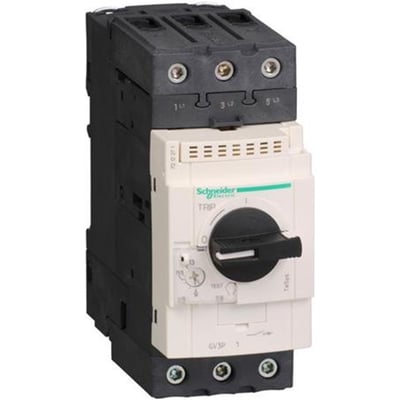

Betjeningen sker med drejegreb, der viser ON, OFF og TRIP. Indstillingsområdet er dækket af et transparent dæksel, som kan plomberes, og enheden har testfunktion. Hovedstrømkredsen tilsluttes med skrueforbindelser.

  • Komplet enhed i kapsling med kapslingsklasse IP20
  • 3 poler (3P), nominel strøm 65 A
  • Nominel driftsspænding: 690 V
  • Nominel drifteffekt ved AC-3: 30 kW ved 400 V og 18,5 kW ved 230 V
  • Nominel kortslutningsstrøm Icu: 50 kA ved 400 V AC
  • Effekttab: 8 W
  • Faseudfaldsfølsomhed og termisk beskyttelse
  • Ingen integreret hjælpekontakt eller underspændingsudløser
  • Mål: 55 mm bred, 132 mm høj og 136 mm dyb

Tilbehør og øvrige oplysninger

Brydeevnen varierer med motorværnets størrelse. Serieoplysninger angiver 50–100 kA ved 400 V, mens GV3P65 er specificeret med Icu på 50 kA ved 400 V. Til GV3P-serien findes blandt andet hjælpeblokke, signalkontakter samt arbejdsstrøms- og underspændingsudløsere. Leverandøroplysninger nævner desuden GVAE-, GVAN- og GVAD-hjælpekontakter, GVAU- og GVAS-udløsere samt GV3G-fordelingsskinner som tilbehør. Motorværnet kan kombineres med en TeSys-kontaktor til en motorstarterløsning af type 1 eller type 2, og oplysningerne angiver montering på DIN-skinne eller panel.

  • Type: GV3P65
  • Produktnummer: 7522461337
  • EAN: 3389119405416
  • Oprindelsesland: FR
  • Oplyst SVHC-stof over 0,1 %: bly
  • Leverandøroplysninger angiver IEC, UL, CSA, CCC, EAC, Marine og ATEX

Specifikationer

  • Varenummer:
    7522461337
  • EAN nummer:
    3389119405416
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    GV3P65
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Motorværn
  • Ampere (A):
    48 - 65 A
  • Antal poler:
    3.0
  • Bredde:
    55.0 mm
  • Dybde:
    136.0 mm
  • Effekttab:
    8.0 W
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Faseudfaldsfølsomhed:
    Ja
  • Højde:
    132.0 mm
  • Indstillingsområde:
    48 - 65A
  • Indstillingsområde for momentan kortslutningsudløser:
    910 - 910 A
  • Indstillingsområde for overbelasningsudløser:
    48 - 65 A
  • Kapslingsklasse IP:
    IP20
  • Med integreret hjælpekontakt:
    Nej
  • Med integreret underspændingsudløser:
    Nej
  • Med termisk beskyttelse:
    Ja
  • Nominel drifteffekt AC-3, 400 V:
    30.0 kW
  • Nominel drifteffekt ved AC-3, 230 V:
    18.5 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    50.0 kA
  • Nominel strøm IE:
    65.0 A
  • Poltal:
    3P
  • SVHC stof over 0,1%:
    Bly
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udløserteknik:
    Thermomagnetisk
  • Producent/forhandler:
    Schneider Electric
