Hager motorværn, håndbetjent, 0,6–1 A, 3-polet, MM505N

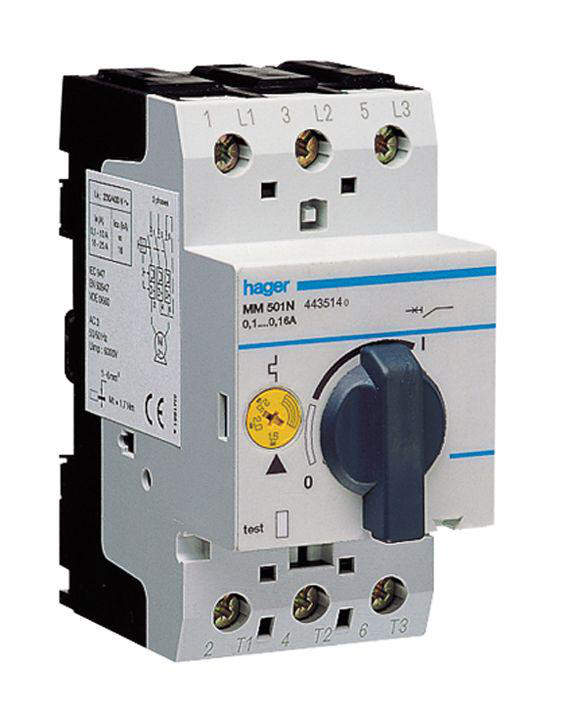

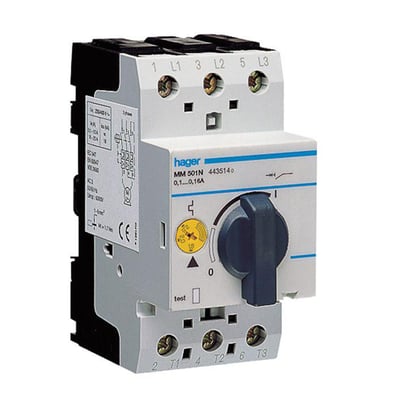

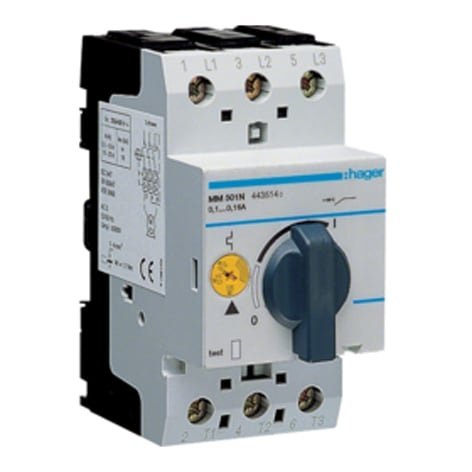

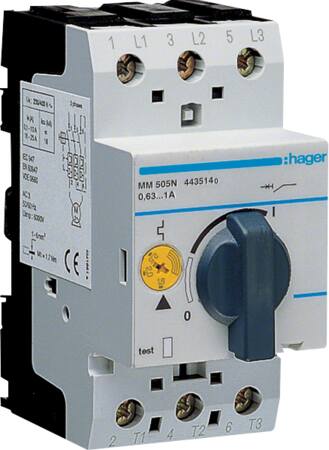

Hager MM505N håndbetjent, 3-polet motorværn set skråt forfra med drejeknap og skrueforbindelser.Hager MM505N motorværn set tættere på forfra, med drejeknap, indstillingsskive og synlige tilslutninger.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11
GLS Erhverv49,00 kr.Mandag d. 9/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Hager
Hager MM505N er et håndbetjent, 3-polet motorværn til beskyttelse af 1- og 3-fasede motorer. Indstillingsområde for overbelastning: 0,63–1 A. Læs mere…
  • Varenr.:
    1522012847
  • EAN nr.:
    3250614435188
  • Typenr.:
    MM505N
pr. stk. inkl. moms
639,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Hager MM505N er et håndbetjent, 3-polet motorværn med termomagnetisk udløser og justerbart bimetalrelæ. Det er beregnet til beskyttelse af 1- og 3-fasede motorer og har både termisk beskyttelse og magnetisk overstrømsudløsning med differentialudløser.

Funktioner og indstillinger

  • Mærkestrøm for denne variant: 0,6–1 A; mærkestrøm IE: 1 A.
  • Indstillingsområde for overbelastningsudløser: 0,63–1 A.
  • Indstillingsområde for momentan kortslutningsudløser: 12,4–18,6 A.
  • Udløsekarakteristik K og faseudfaldsfølsomhed.
  • Leverandørbeskrivelsen angiver et samlet mærkestrømsområde for serien på 0,1–25 A.

Elektriske data

  • Mærkespænding angivet i leverandørbeskrivelsen: 230–690 V. Nominel driftsspænding angivet i attributdata: 690 V.
  • Nominel drifteffekt AC-3: 0,12 kW ved 230 V og 0,25 kW ved 400 V.
  • Effekttab: 5,33 W.
  • Nominel kortslutningsstrøm Icu ved 400 V AC: 150 kA.
  • Leverandørbeskrivelsen angiver kortslutningsholdbarhed på 16 kA for 0,1–10 A og, for området 16–25 A, krav om 50 A sikring.
  • Tilslutning med skrueforbindelse: 1–6 mm² massiv leder eller 1–4 mm² fleksibel leder.
  • Temperaturområde: −25 til +55 °C.
  • Norm: EN 60947-4-1.

Montering og tilslutningsmuligheder

Motorværnet er udført som et fastmonteret indbygningselement med drejeknap og er angivet til montering på DIN-skinne. Det har kapslingsklasse IP20. Der er ikke integreret hjælpekontakt eller underspændingsudløser; hjælperelæer, underspændingsudløsere og kapsling med IP55 er angivet som tilvalg.

Mål og identifikation

  • Bredde: 45 mm.
  • Højde: 140 mm.
  • Dybde: 75 mm.
  • Serie: MM.
  • Type: MM505N.
  • Produktnummer: 1522012847.
  • EAN: 3250614435188.

Specifikationer

  • Varenummer:
    1522012847
  • EAN nummer:
    3250614435188
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MM505N
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Motorværn
  • Ampere (A):
    0,6 - 1 A
  • Antal poler:
    3.0
  • Bredde:
    45.0 mm
  • Dybde:
    75.0 mm
  • Effekttab:
    5.33 W
  • Enhedskontruktion:
    Indbygningelement, fastmonteret
  • Faseudfaldsfølsomhed:
    Ja
  • Højde:
    140.0 mm
  • Indstillingsområde for momentan kortslutningsudløser:
    12.4 - 18.6 A
  • Indstillingsområde for overbelasningsudløser:
    0.63 - 1 A
  • Kapslingsklasse IP:
    IP20
  • Med integreret hjælpekontakt:
    Nej
  • Med integreret underspændingsudløser:
    Nej
  • Med termisk beskyttelse:
    Ja
  • Nominel drifteffekt AC-3, 400 V:
    0.25 kW
  • Nominel drifteffekt ved AC-3, 230 V:
    0.12 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel kortslutningsstrøm Icu ved 400 V, AC:
    150.0 kA
  • Nominel strøm IE:
    1.0 A
  • Termisk beskyttelse:
    Ja
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udløserteknik:
    Thermomagnetisk
  • Producent/forhandler:
    Hager
