- Varenr.:033615050
- EAN nr.:4015211694807
- Typenr.:694807
Måske interessant?
Beskrivelse
Beskrivelse

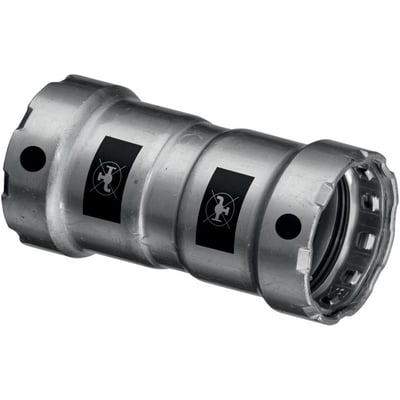

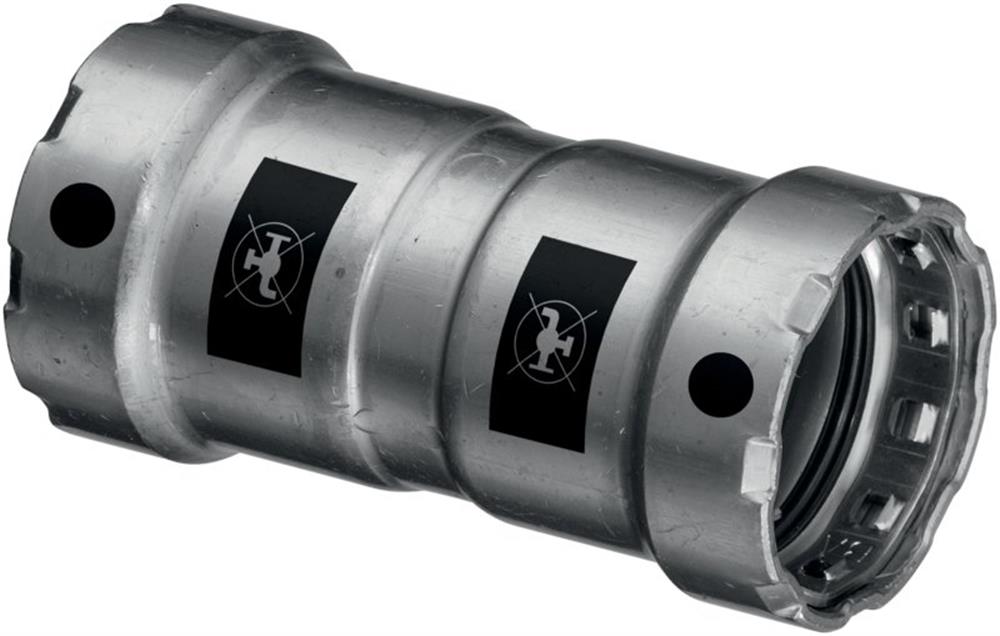

Viega Megapress er en lige muffe med to presstilslutninger til stålrør. Begge tilslutninger er 2" og DN 50 med en udvendig rørdiameter på 60,3 mm. Muffen er 120 mm lang, og hver tilslutningslængde er 50 mm.
Materialer og udførelse
Tilslutningerne er angivet som stål med materialekvaliteten St. 35 (DIN 10308). Leverandørbeskrivelsen angiver presfittings af ulegeret stål 1.0308 med udvendig zink-nikkelbelægning. Produktegenskaberne angiver samtidig materialet som siliciumbronze. Tilslutningsfladerne er angivet som ubehandlede, og overfladebeskyttelsen som zink/nikkel. Tætningsmaterialet er EPDM.
Leverandørteksten beskriver EPDM-pakning, skæreringe og afstandsringe. Egenskabsfeltet angiver dog ikke tætningsringe eller pakninger som inkluderet.
Anvendelse og kompatibilitet
Megapress-systemet er egnet til installationer med varme, køling og industri. Muffen kan anvendes i følgende anlæg:
- Lukkede varmeanlæg samt lukkede køle- og varmekredse
- Trykluftanlæg
- Industrielt anlægsbyggeri
- Brandsluknings- og sprinkleranlæg
- Anlæg til tekniske gasser efter forespørgsel
Systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Megapress kan anvendes til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). For rør iht. DIN EN 10220 er den minimale vægtykkelse ved presning 1,0 mm. Systemdata angiver desuden en minimumsvægtykkelse på 0,5 mm til dimension DN 32.
Driftsdata
- Kontinuerligt middeltemperaturområde: -25 til 105 °C
- Maksimal middeltemperatur: 110 °C
- Maksimalt arbejdstryk ved 20 °C: 16 bar
- Ved anvendelse med EPDM-tætning: vand i lukket system, op til 110 °C og maksimalt 16 bar
Funktioner og godkendelser
Muffen er systembundet og trækfast. Den er ikke reducerende eller excentrisk og har en bøjningsvinkel på 0°. Konturkoden er V; tilslutningerne har konturkoden SC. Produktdata angiver tilslutningsindikator samt VdS-kontrol og UL-undersøgelse.
Megapress-presfittings er synligt utætte i upresset tilstand. Ved vandpåfyldning ses vandudtrængning i trykområdet 1,0 til 6,5 bar. Ved prøvning med luft eller inerte gasser fra 22 mbar til 3,0 bar ses et trykfald på manometeret.
Korrosionsbeskyttelse
Fittingen har udvendig zink-nikkelbelægning. De anvendte rør skal beskyttes med egnede foranstaltninger mod korrosion. Rør og fittings skal isoleres iht. gældende tekniske regler. Ved industrielle anvendelser med særlige krav henviser leverandøren til Viega Service Center.
Produktdata
- Produktnummer: 033615050
- Typenummer: 694807
- EAN: 4015211694807
- Oprindelsesland: DE
Specifikationer
-
Varenummer:033615050
-
EAN nummer:4015211694807Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:694807Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Lige
-
Gastilladelse QA:Nej
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde:120.0 mm
-
Længde tilslutning 1:50.0 mm
-
Længde tilslutning 2:50.0 mm
-
LPCB-undersøgelse:Nej
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Siliciumbronze
-
Materiale tilslutning 1:Stål
-
Materiale tilslutning 2:Stål
-
Materialekvalitet tilslutning 2:St. 35 ( DIN 10308)
-
Materialekvalitet tilslutning 1:St. 35 ( DIN 10308)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Nej
-
Med tilslutningsindikator:Ja
-
Med udlufter:Nej
-
Middeltemperatur (kontinuerlig):-25 - 105 °C
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:DN 50
-
Nominel diameter tilslutning 1:DN 50
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Zink/nikkel
-
Overfladebeskyttelse tilslutning 2:Zink/nikkel
-
Reducerende:Nej
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:2"
-
Rørdimension 2:2"
-
Samling:Muffe
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Tilslutning (1):Pres system
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Type:Muffe
-
Udvendig rørdiameter tilslutning 2:60.3 mm
-
Udvendig rørdiameter tilslutning 1:60.3 mm
-
UL-undersøgelse:Ja
-
ULC-farve:Nej
-
VdS-kontrolleret:Ja
-
Vinkel på bøjning:0.0 °
-
Serie:Megapress
-
Producent/forhandler:Viega
