Nordtronic Quick Spot Outdoor
Beskrivelse

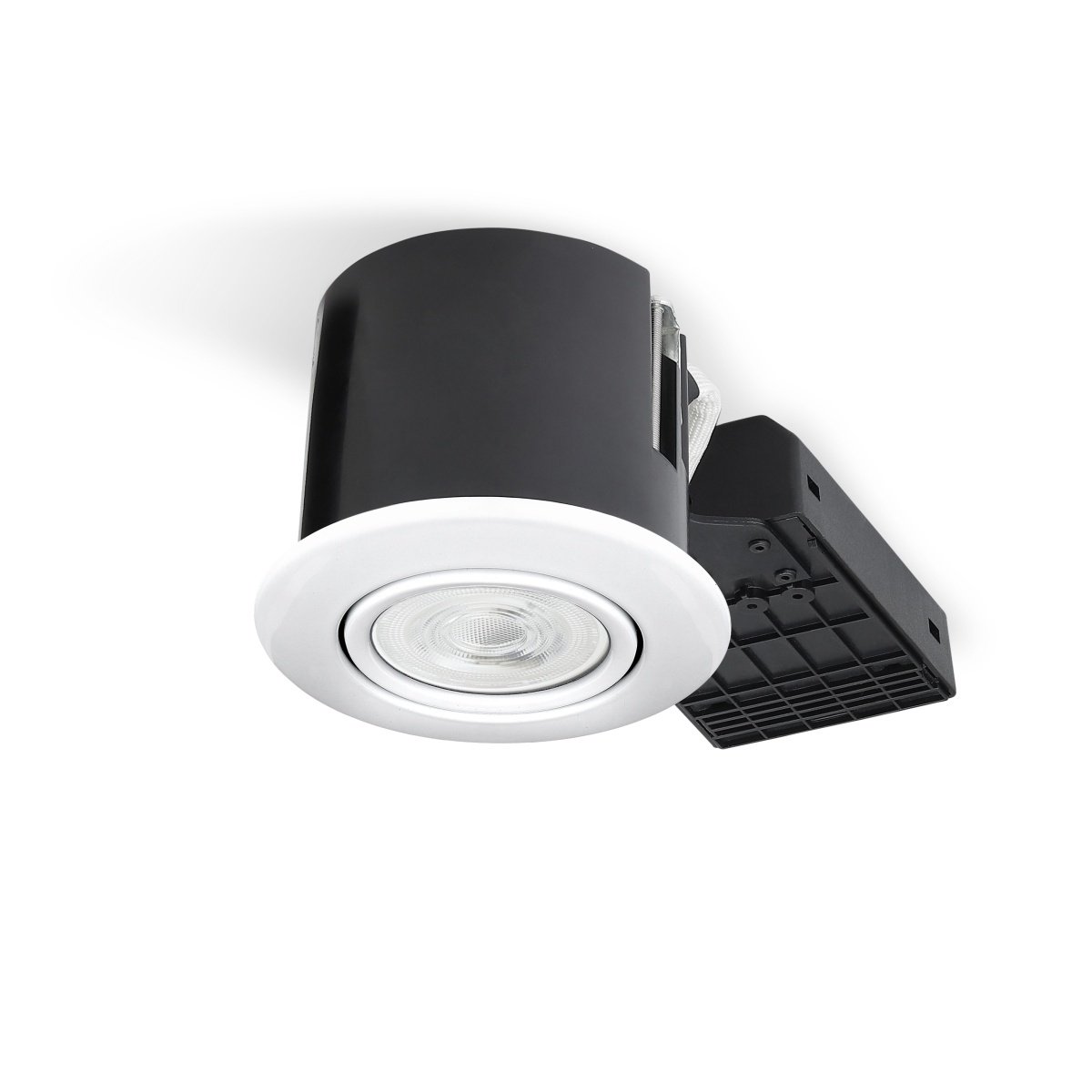

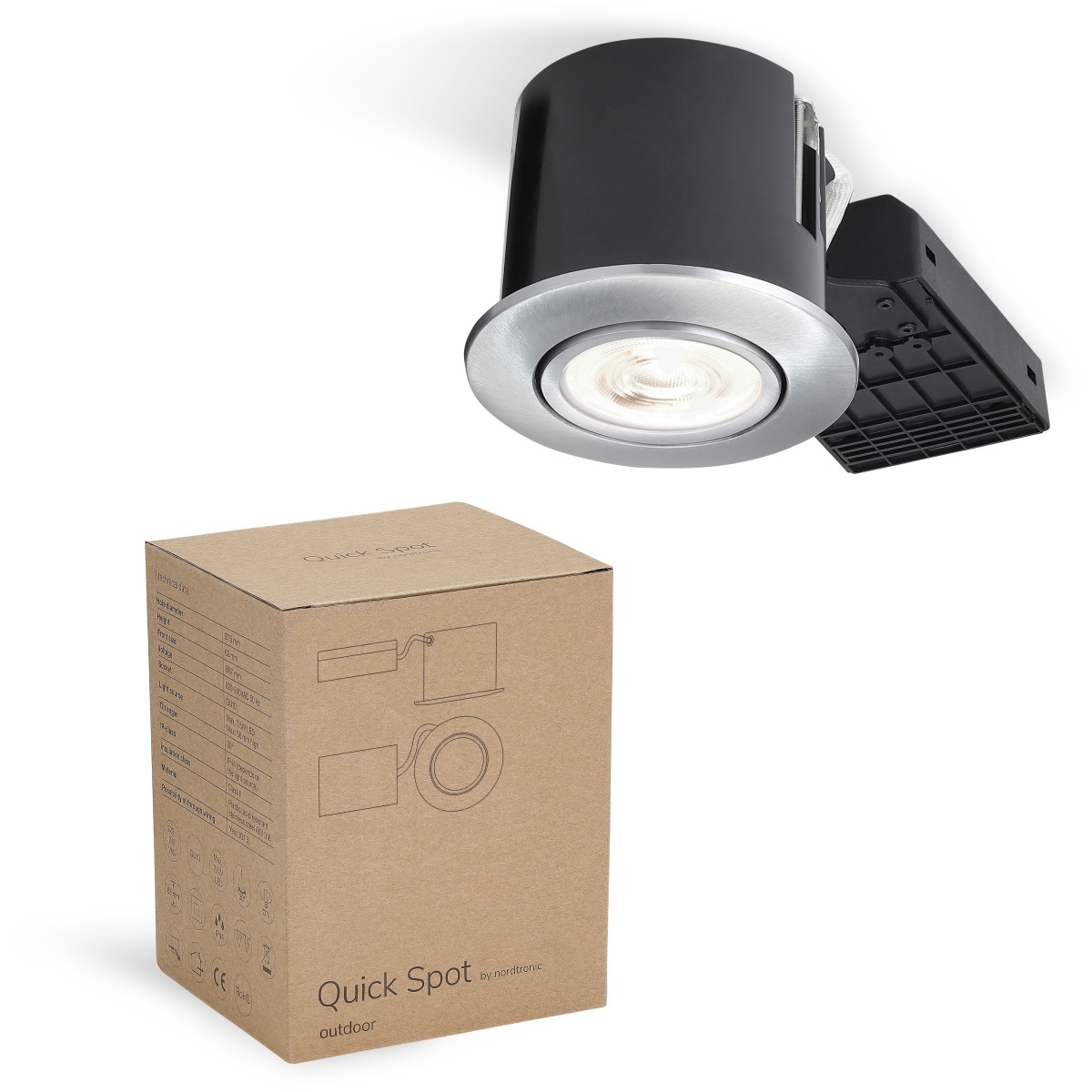

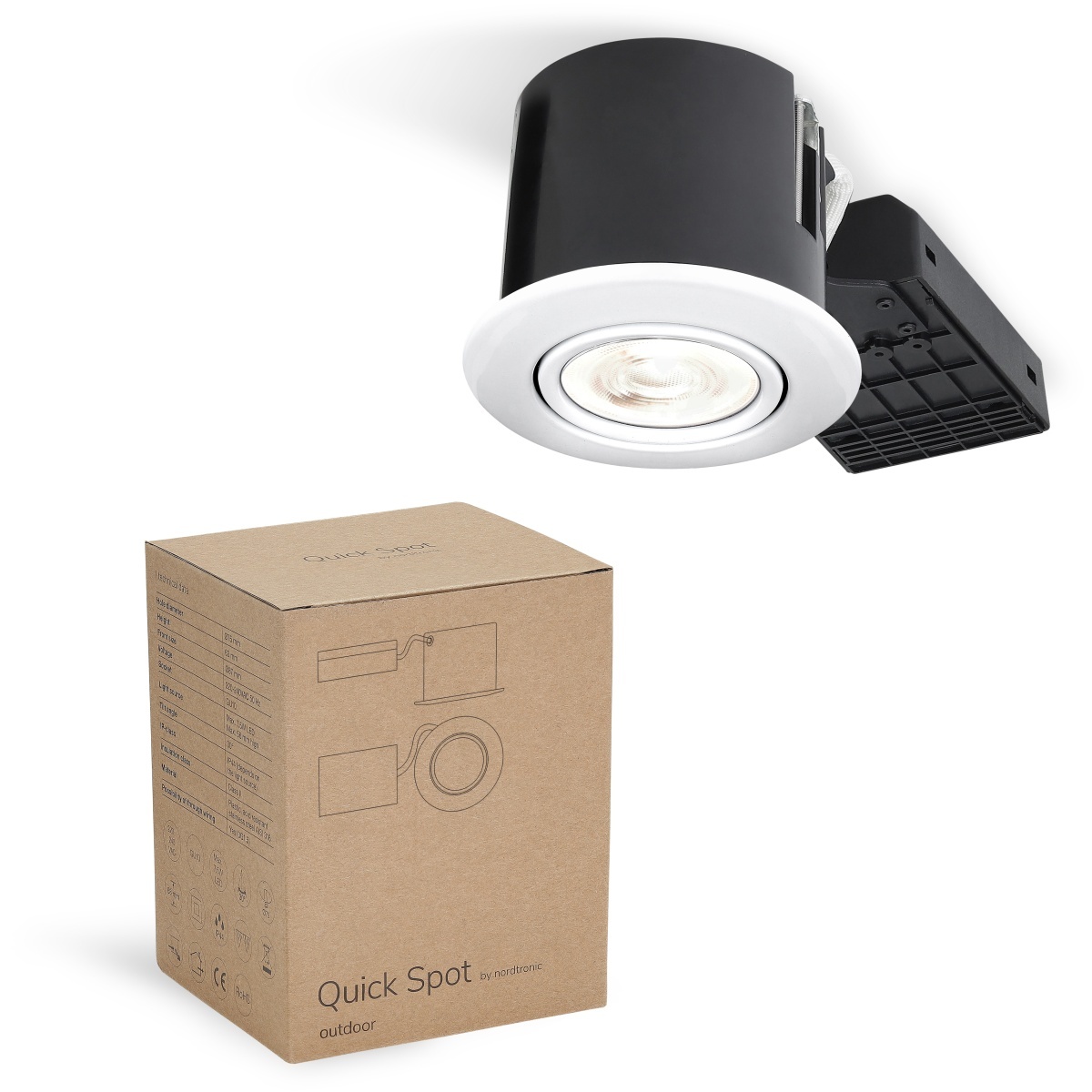

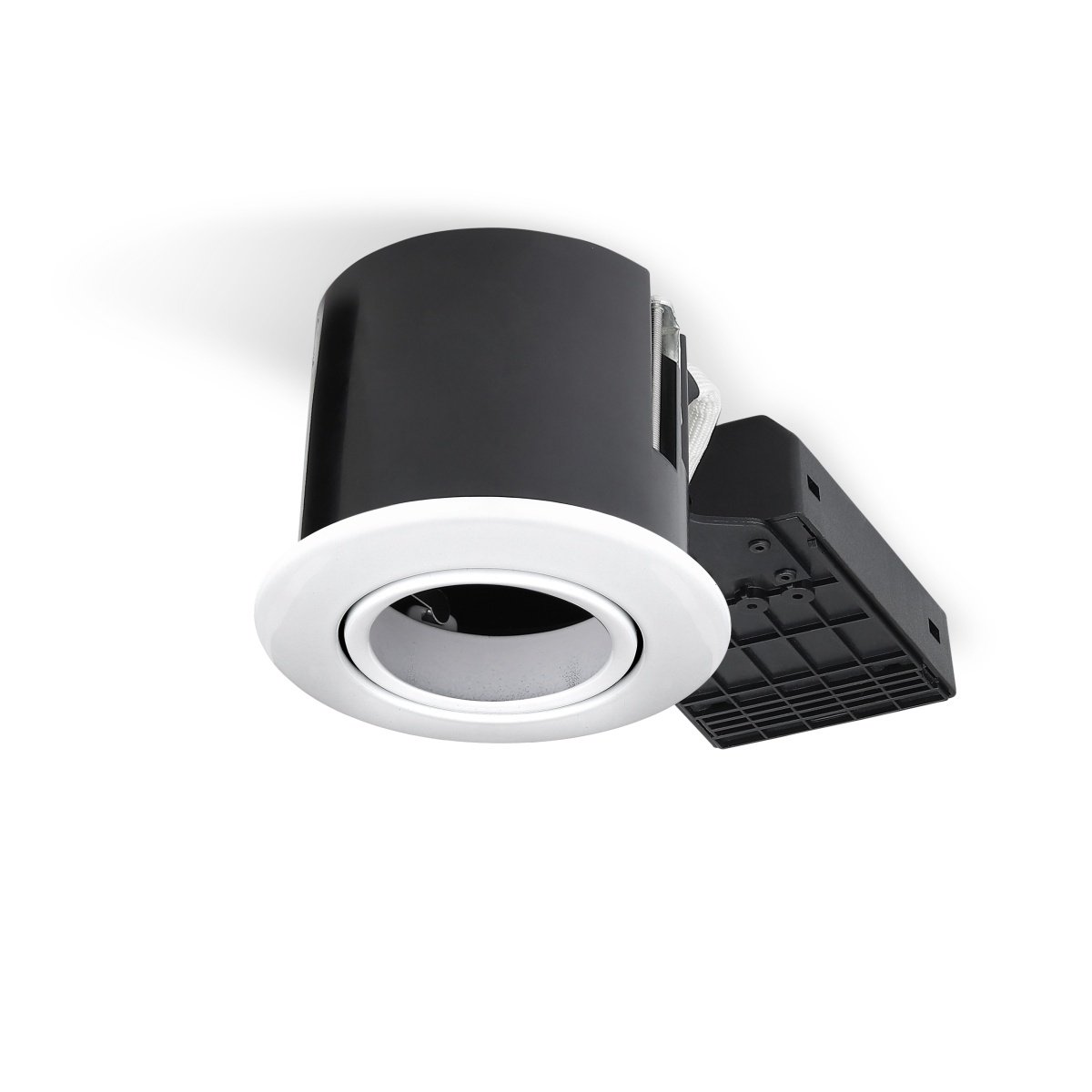

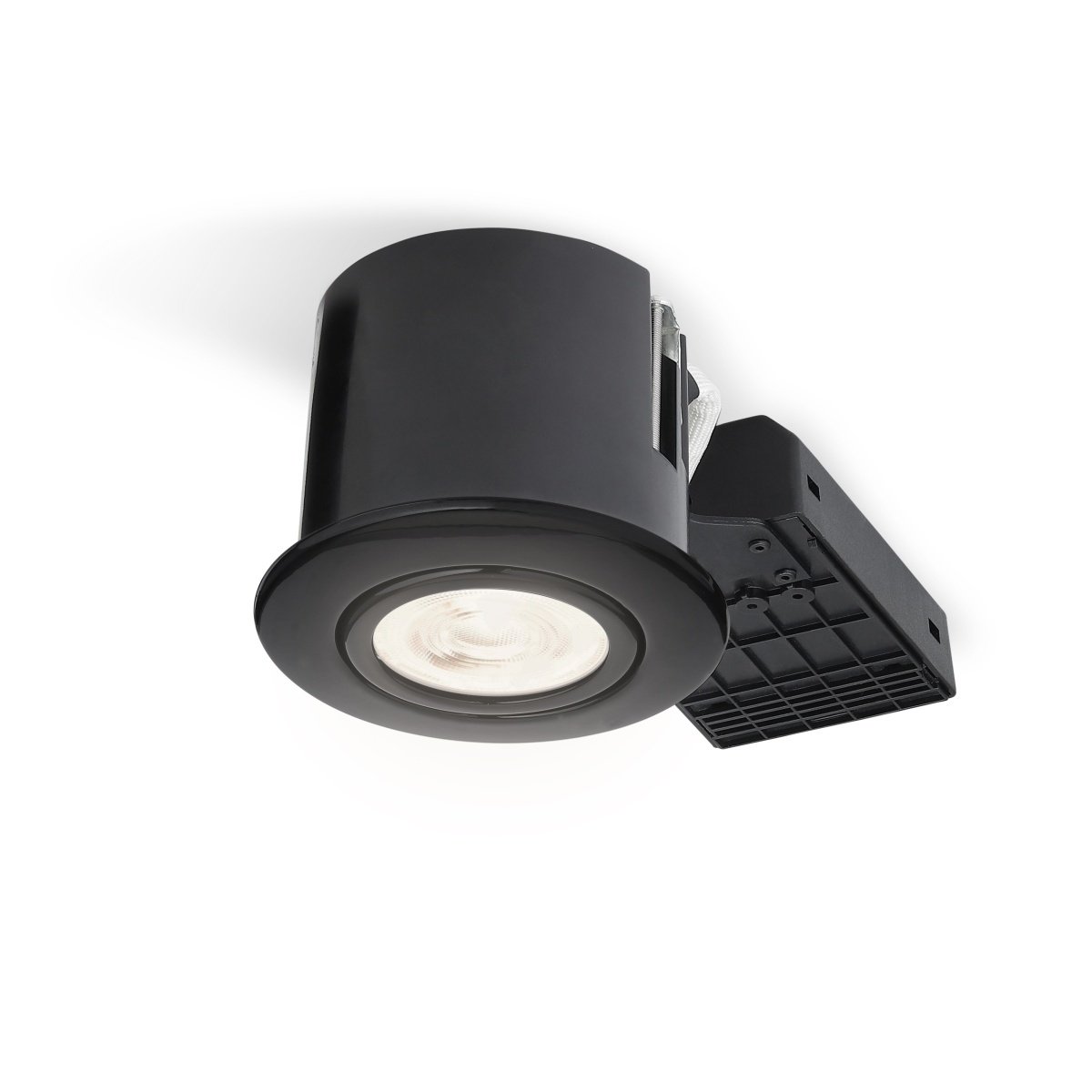

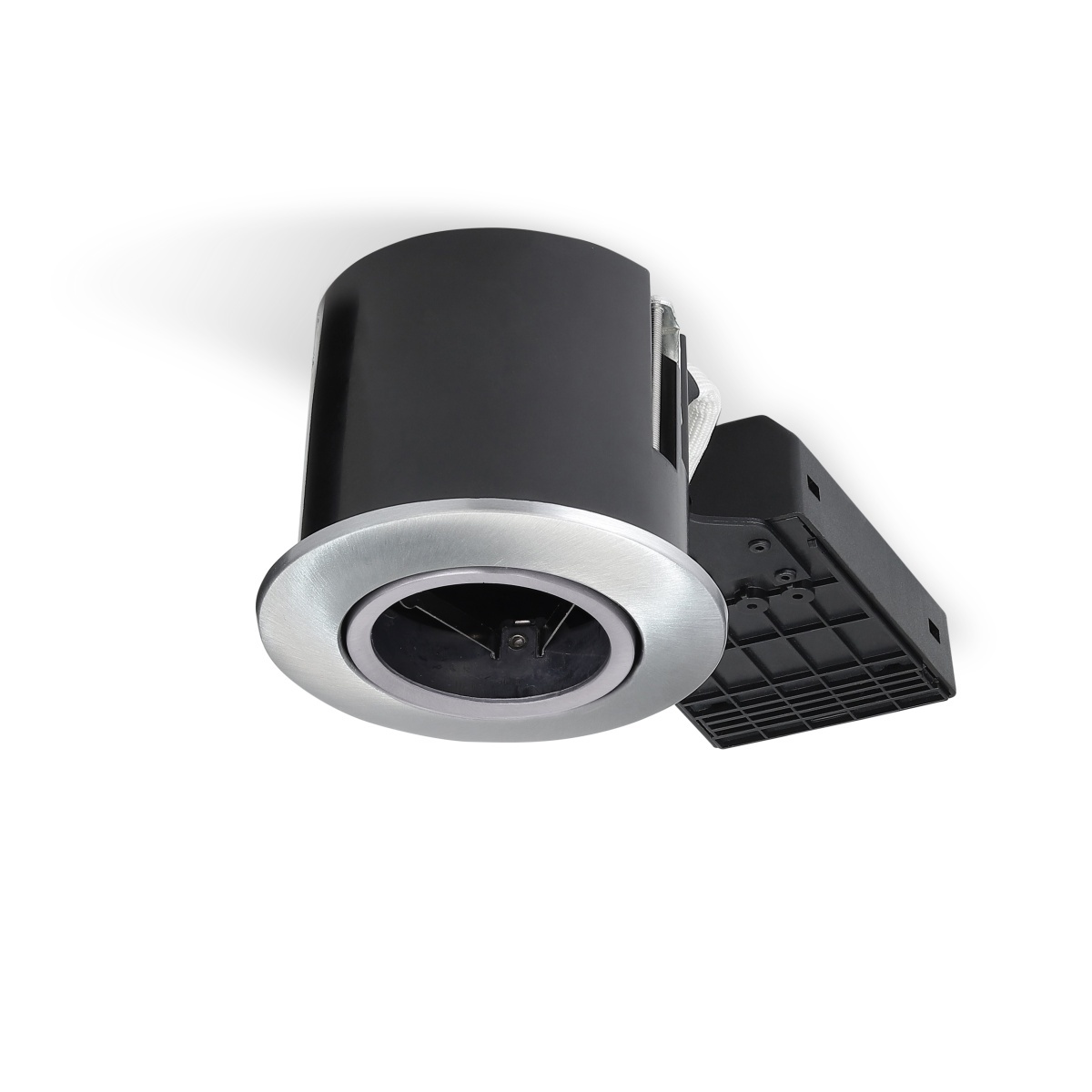

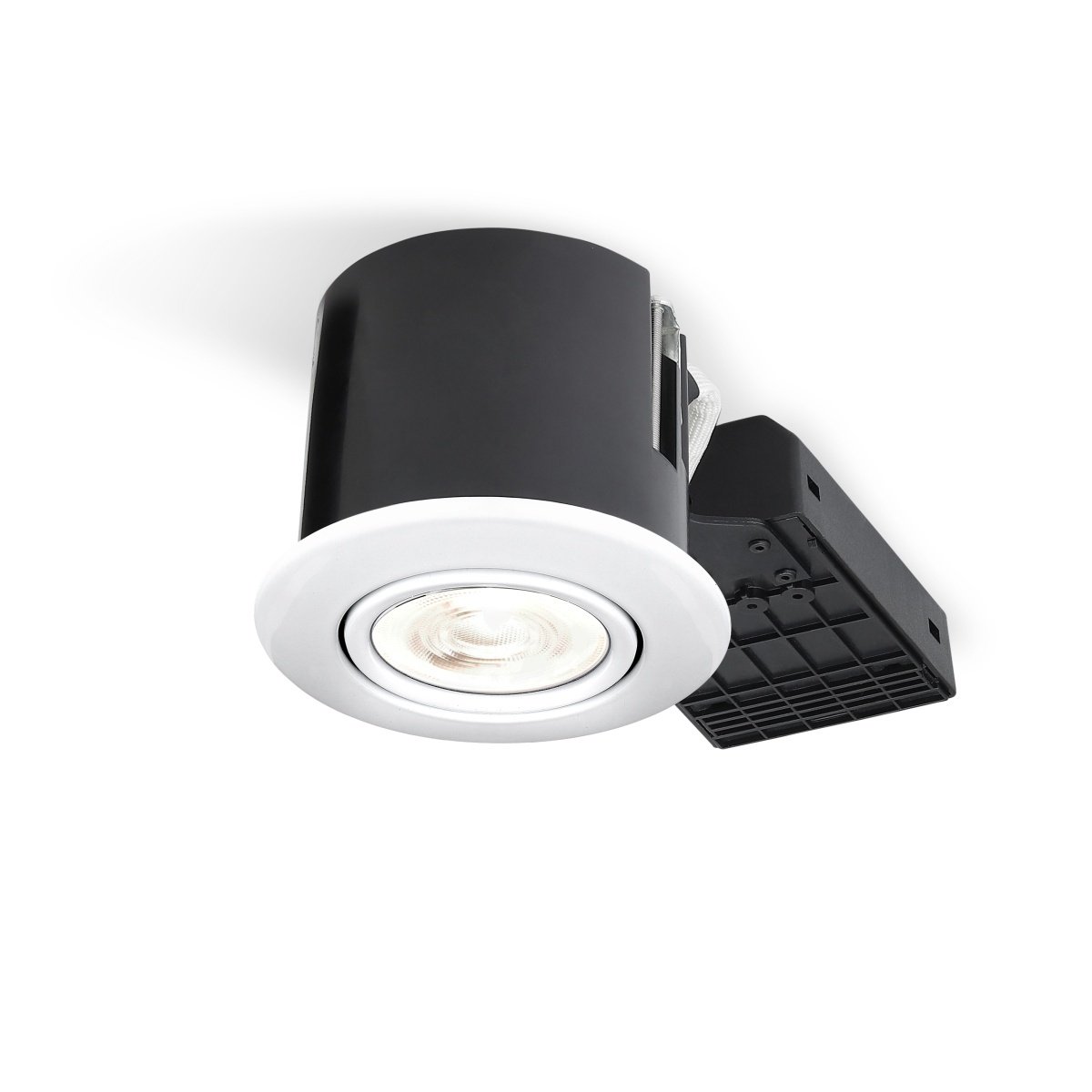

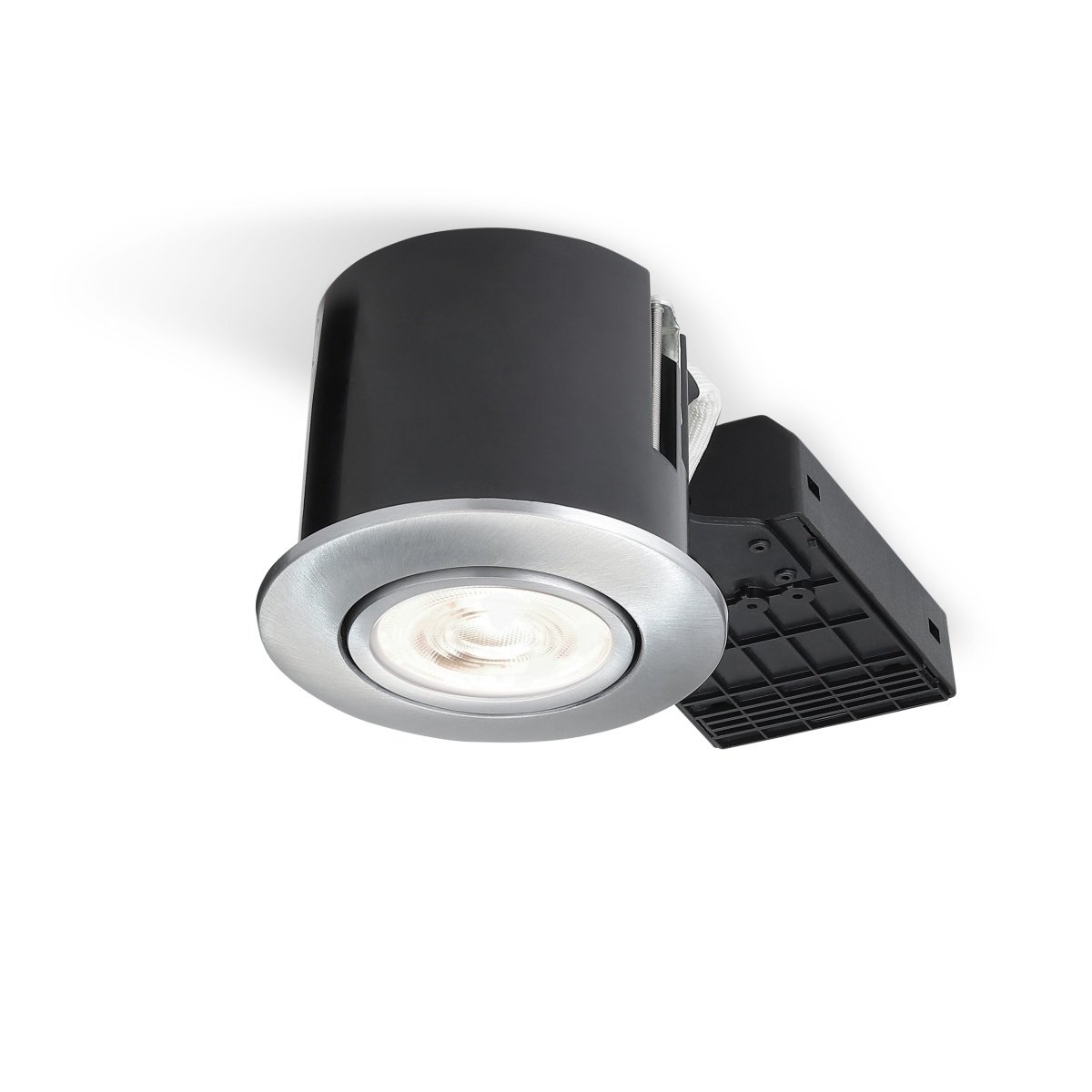

Quick Spot Outdoor indbygningsspottet:
Quick Spot er en serie af kvalitets indbygningsspot, hvor der er kælet for detaljerne. Der er tale om et nyt og patenteret design, som giver et flot stilrent finish, når de er monteret i loftet. Desuden er de nemme og hurtige at montere.
Hvor kan de bruges?
De kan anvendes i alt fra garager, havestuer, udhæng, pavilloner, overdækket terrasse osv.
De kan installeres direkte i isolering (F-hat godkendt efter gamle regler). De fastgøres til loftet, efter at de er sat op i det, ved at spænde de to skruer, der sidder inden i bagdåsen. Når dette gøres kommer to gribearme frem, som trækkes ned mod bagsiden af loftet, og derved får spottet til at sidde sikkert fast.
• Lav indbygningshøjde på kun 63 mm.
• Må indbygges direkte i isolering.
• Godkendt til videresløjfning.
• Nem og hurtig montering.
• Høj tæthedsklasse på IP44
• Egnet til udendørs brug
• Sikker aflastning af kablerne (også muligt at aflaste flexrør)
*(dampspærre tætningsring kan tilkøbes, se tilbehør)

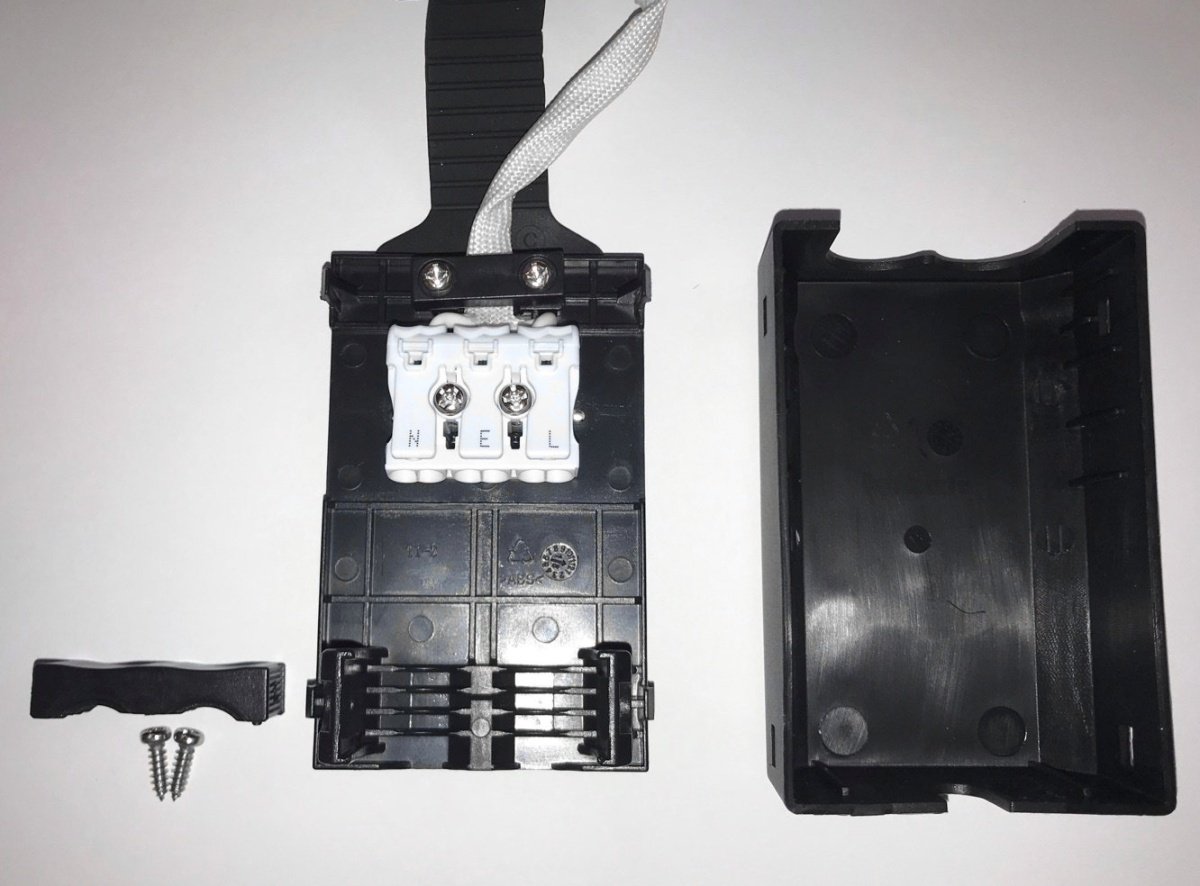

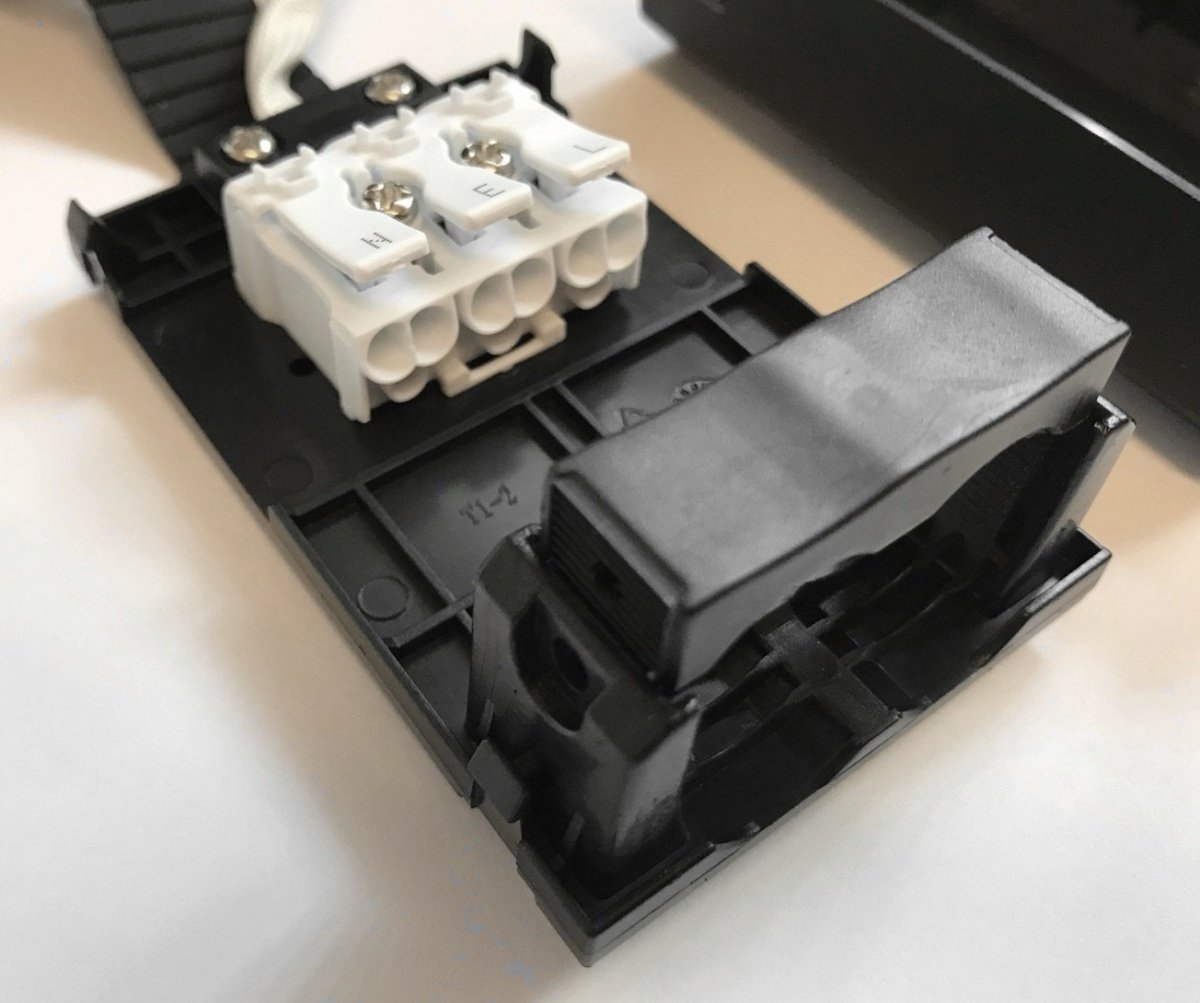

Samledåse og videresløjfning:
Alle spot i Quick Spot serien er forsynet med en gennemtænkt samledåse, hvor der er mulighed for videresløjfning fra et spot til det næste. Dåsen har en kvalitets klemrække, hvor ledningerne (både stive og bløde) nemt fastgøres uden brug af værktøj, og hvor der er mulighed for at sløjfe 3 leder kabel med jord videre. Aflastningen, der holder kablerne fast i samledåsen, fastgøres nemt uden brug af værktøj, og den har også mulighed for at kunne aflaste 16 mm flexrør.
Quick Spot til LED:
Denne version af Quick Spot er beregnet til brug sammen med LED pærer. Der kan monteres LED pærer på op til 7W i indbygningsspottet.
For at gøre det nemt for dig har vi sammensat et udvalg af nogle af vores mest populære og bedste LED pærer, testet dem i Quick Spot indbygningsspottet for dig og sikret os at de passer sammen. Du kan vælge at købe spottet sammen med en af vores anbefalede pærer, eller købe det uden lyskilde, hvis du selv har en pære du ønsker at bruge i spottet. Vores LED pærer leveres separat ved siden af spottet, da de første monteres i frontringen på spottet, efter at bagdåsen er monteret. Se link til video for guide og montering nederst i denne beskrivelse.
Quick Spot serien er produceret til enten indendørs eller udendørs. Denne variant er til udendørsbrug. På dette link finder du varianten til indendørsbrug.
- Dæmpningsoversigt - Nordtronic (2,99 MB)
- Nordtronic spots sammenligningsark (76,33 KB)
- Nordtronic - Hvilken lysdæmper til Nordtronic spot? (05/02/2016) (82,29 KB)
Specifikationer
| Beregnet til | Udendørsbrug |
|---|---|
| Direkte i isolering | Ja |
| Dæmpbar | Ja, ved brug af dæmpbar pære. |
| Fatning | GU10 |
| Form | Rund |
| Godkendelser | CE, RoHS |

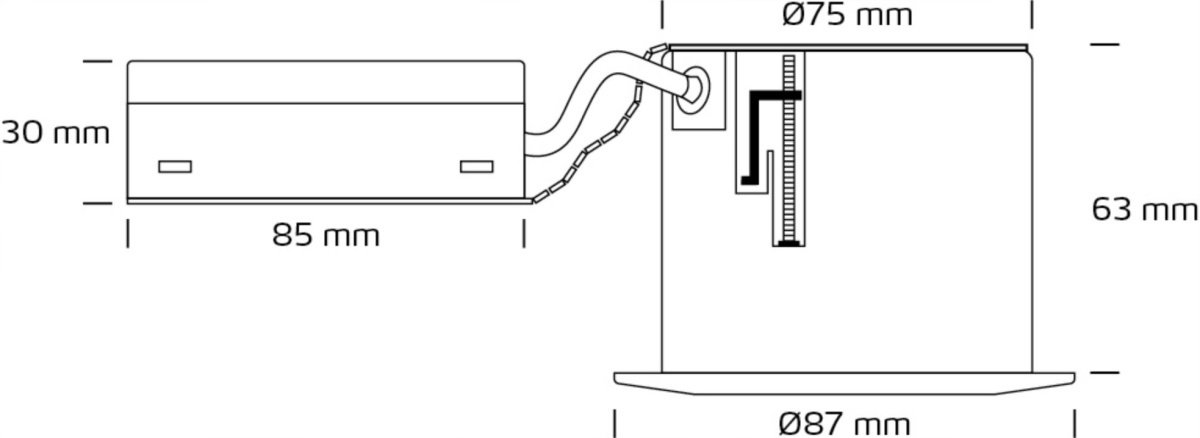

| Hulmål | 75 mm |
| Højde | 63 mm |
| IP-klasse | IP44 |
| IP-klasse (kapslingsklasse) | IP44 |
| Indbygningshøjde | 63 mm |
| Installationskabel | I tilfælde af at kabler er i berøring med lampedåsen, skal der anvendes kabler med en driftstemperatur på minimum 90°C og af en type, der er godkendt til fast installation efter Stærkstrømsbekendtgørelsens krav og gældende SIK-meddelelser. |
| Isolationsklasse | Klasse 2 - Dobbeltisoleret |
| Kipbar | Ja, to-vejs kipbar, 30° (15° til hver side) |
| Maks. watt | 7,5W LED-pære |
| Materiale | Bagdåsen er lavet primært af plast og stål-dele. Fronten er rustfrit stål (AISI 316 syrefast) så den kan holde til at blive brugt udendørs. |
| Serie | Nordtronic Quick Spot |
| Tilslutningsklemmer | 3 stk. dobbelte skrueløse fjederklemmer (maks. 2,5 mm² blød eller stiv ledning - 1 x fase, 1 x nul og 1 x jord) |
| Udvendigt mål | Ø87 mm |
| Videresløjfning | Ja (forsynet med sløjfeklemme til jordledning) |
| Volt | 230Vac |
| Vådrums zone | Område 3, Uden for område |
