Omskifter OTM100F4CMA230V, motorbetjent 1-0-2, 100 A, 4-polet

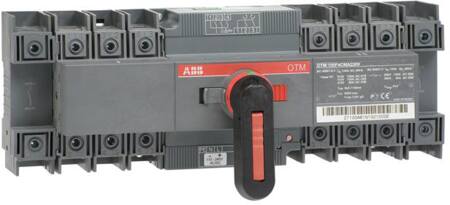

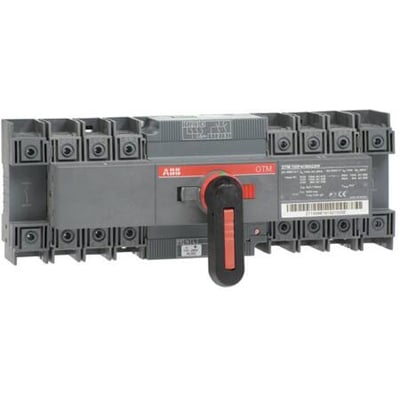

ABB OTM100F4CMA230V motorbetjent 4-polet omskifter med sort drejegreb og tilslutninger på begge sider.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket ABB
Motorbetjent 4-polet omskifter med stillingerne 1-0-2, 100 A ved AC-21 og motordrev på 110–240 V AC/DC. Læs mere…
  • Varenr.:
    6417019516875
  • EAN nr.:
    6417019516875
  • Typenr.:
    1SCA120098R1001, OTM100F4CMA230V
pr. stk. inkl. moms
9.278,00 kr.

Måske interessant?

Beskrivelse

Den motorbetjente omskifter OTM100F4CMA230V har stillingerne 1-0-2 og fire poler. Den er beregnet til bund- eller DIN-skinnemontage og har integreret motordrev med spænding på 110–240 V AC/DC.

Elektriske data

  • Nominel strøm IE: 100 A.
  • Nominel permanent strøm ved AC-21, 400 V: 100 A.
  • Nominel permanent strøm ved AC-23, 400 V: 80 A.
  • Nominel drifteffekt ved AC-23 og AC-3, 400 V: 37 kW.
  • Koblingskapacitet ved 400 V: 37 kW.
  • Maksimal nominel driftsspænding Ue AC: 800 V. Angivet nominel driftsspænding: 800–800 V.
  • Nominel korttids-strømstyrke Icw og betinget nominel kortslutningsstrøm Iq: 2,5 kA.

Udførelse og montering

  • Indbygningselement med stiksystem og skrueforbindelser i hovedstrømkredsen.
  • Langt drejegreb med sort kontrolelement.
  • Forsidebeskyttelse IP20 og beskyttelsesgrad NEMA 1.
  • Egnet til indbygning i fordeling og frontmontering med 4 huller.
  • Kan låses og er udført som hovedafbryder samt reparations- og vedligeholdelsesafbryder.
  • Mål: 283 mm bred, 100 mm høj og 116 mm dyb.

Funktioner og begrænsninger

  • Én bryder. Ingen hjælpekontakter med NO-, NC- eller skiftefunktion.
  • Ikke udført som sikkerhedsafbryder, nødstopsudgave eller reverseringskontakt.
  • Ingen option for spændingsudløser. Motordrevet er integreret og ikke en option.
  • Ikke egnet til gulvbefæstigelse, mellemmontage eller central frontmontering.

Specifikationer

  • Varenummer:
    6417019516875
  • EAN nummer:
    6417019516875
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA120098R1001, OTM100F4CMA230V
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    4.0
  • Beskyttelsesgrad (NEMA):
    1
  • Beskyttelsesklasse (IP) forside:
    IP20
  • Betinget norminel kortslutningsstrøm Iq:
    2.5 kA
  • Bredde:
    283.0 mm
  • Dybde:
    116.0 mm
  • Egnet til front montering 4-hul:
    Ja
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Ja
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Indbygningelement, stiksystem
  • Farve på kontrolelement:
    Sort
  • Højde:
    100.0 mm
  • Integreret motordrev:
    Ja
  • Koblingskapacitet ved 400 V:
    37.0 kW
  • Låsbar:
    Ja
  • Max. nominel drift spænding Ue AC:
    800.0 V
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    37.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    37.0 kW
  • Nominel driftsspænding:
    800 - 800 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100.0 A
  • Nominel permanent strøm ved AC-23, 400 V:
    80.0 A
  • Nominel strøm IE:
    100.0 A
  • Option for spændingsudløser:
    Nej
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Langt drejegreb
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Nej
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Nej
  • Producent/forhandler:
    ABB
