- Varenr.:2118753975
- EAN nr.:6417019338941
- Typenr.:1SCA022872R1250, OT1250E04CP
Måske interessant?
Beskrivelse
Produktbeskrivelse

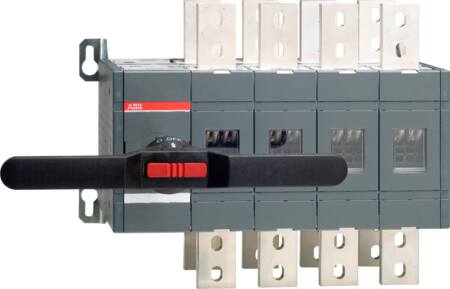

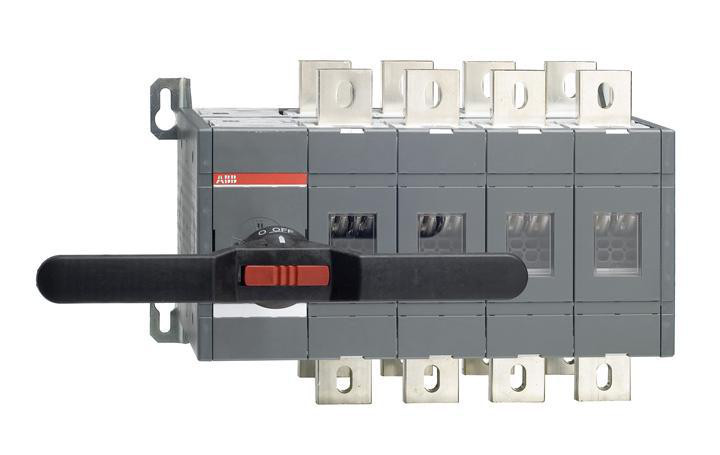

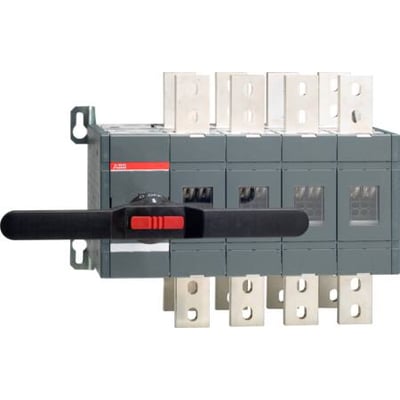

4-polet omskifter med positionerne 1-0-2, også angivet som I-O-II. Typebetegnelsen er OT1250E04CP, og omskifteren er beregnet til bundmontage. Den kan anvendes som hovedafbryder og reparations- eller vedligeholdelsesafbryder.
Omskifteren leveres med langt, sort drejegreb og 12 mm aksel. Den er låsbar og egnet til indbygning i fordeler samt frontmontage med 4-hulsmontering.
Tekniske data
- Antal poler: 4
- Nominel strøm: 1250 A
- Nominel permanent strøm ved AC-21, 400 V: 1250 A
- Nominel permanent strøm ved AC-23, 400 V: 1250 A
- Nominel driftseffekt ved AC-23, 400 V: 710 kW
- Koblingskapacitet ved 400 V: 710 kW
- Nominel korttids-strømstyrke Icw: 50 kA
- Nominel isolations- og driftsspænding: 1000 V
- Maksimal nominel driftsspænding Ue, AC: 1000 V
- Prøvespænding ved 50 Hz i 1 minut: 10 kV
- Stødspændingsholdbarhed: 12 kV
- Beskyttelsesklasse på forsiden: IP20
- Beskyttelsesgrad: NEMA 1
- Tilslutning: Skrueforbindelse; bolttilslutning er angivet i den supplerende produktbeskrivelse
- Konstruktion: Indbygningselement med stiksystem
- Antal brydere: 1
- Højde: 306 mm
- Bredde: 480 mm
- Dybde: 295 mm i leverandørbeskrivelsen; 309 mm i produktattributterne
Funktioner og montering
- Udført som hovedafbryder og reparations-/vedligeholdelsesafbryder
- Låsbar
- Egnet til bundmontage, indbygning i fordeler og frontmontage med 4 huller
- Ikke udført som sikkerhedsafbryder, reverseringskontakt eller nødstopsudgave
- Ikke egnet til gulvbefæstigelse, mellemmontage eller frontmontage i center
- Har ikke integreret motordrev, og motordrev kan ikke tilvælges
- Har ikke option for spændingsudløser
- Ingen NO- eller NC-hjælpekontakter eller hjælpekontakter med skiftefunktion
Typebetegnelser og standard
Type: OT1250E04CP. Typenummer: 1SCA022872R1250. Angivet i henhold til IEC 60947.
Specifikationer
-
Varenummer:2118753975
-
EAN nummer:6417019338941Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:1SCA022872R1250, OT1250E04CPNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydere:1.0
-
Antal hjælpekontakter med skifte funktion:0.0
-
Antal hjælpekontakter som er NO:0.0
-
Antal hjælpekontakter som er NC:0.0
-
Antal poler:4.0
-
Beskyttelsesgrad (NEMA):1
-
Beskyttelsesklasse (IP) forside:IP20
-
Bredde:480.0 mm
-
Dybde:309.0 mm
-
Egnet til front montering 4-hul:Ja
-
Egnet til front montering center:Nej
-
Egnet til gulvbefæstigelse:Nej
-
Egnet til indbygning af fordeler:Ja
-
Egnet til mellemmontage:Nej
-
Enhedskontruktion:Indbygningelement, stiksystem
-
Farve på kontrolelement:Sort
-
Højde:306.0 mm
-
Integreret motordrev:Nej
-
Koblingskapacitet ved 400 V:710.0 kW
-
Låsbar:Ja
-
Max. nominel drift spænding Ue AC:1000.0 V
-
Motordrev som option:Nej
-
Nominel drifteffekt på AC-23, 400V:710.0 kW
-
Nominel driftsspænding:1000 - 1000 V
-
Nominel kortstids-strømstyrke Icw:50.0 kA
-
Nominel permanent strøm ved AC-21, 400 V:1250.0 A
-
Nominel permanent strøm ved AC-23, 400 V:1250.0 A
-
Nominel strøm IE:1250.0 A
-
Option for spændingsudløser:Nej
-
Tilslutningstype hovedstrømkreds:Skrueforbindelse
-
Type af betjeningselement:Langt drejegreb
-
Udført som hovedafbryder:Ja
-
Udført som nødstopsudgave:Nej
-
Udført som reparations-/vedligeholdelsesafbryder:Ja
-
Udført som reverseringskontakt:Nej
-
Udført som sikkerhedsafbryder:Nej
-
Producent/forhandler:ABB
