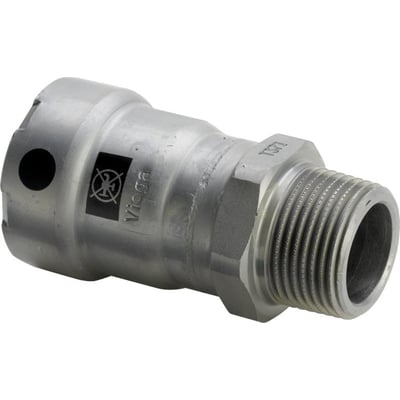

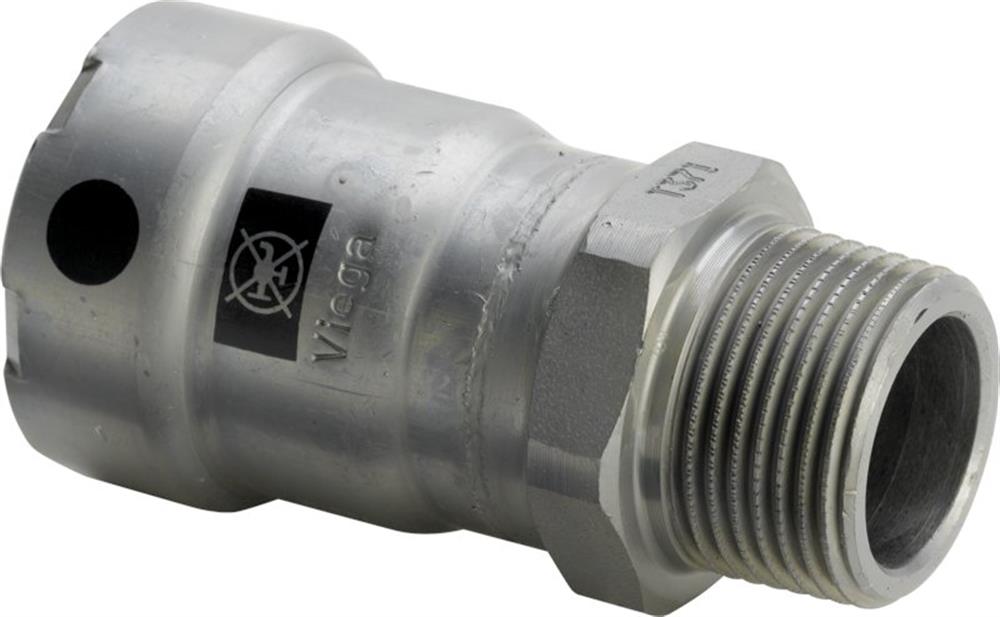

Viega Megapress overgang, 1 1/4" x 1 1/4"

Viega Megapress-overgang 1 1/4" med presmuffe i den ene ende og udvendigt gevind i den anden.
PRISGARANTI
10 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Megapress-overgang med 1 1/4" presforbindelse og udvendigt konisk NPT-gevind. Til varme-, køle- og industrianlæg. Læs mere…
  • Varenr.:
    033621032
  • EAN nr.:
    4015211695309
  • Typenr.:
    695309
pr. stk. inkl. moms
182,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Viega Megapress-overgang med presforbindelse og udvendigt konisk NPT-gevind. Overgangen er lige, reducerende og trækfast, med én presmuffe og tilslutningsindikator. Den er beregnet til stålrør og har V-kontur samt SC-kontur ved begge tilslutninger.

Anvendelse

Megapress-systemet er egnet til varme-, køle- og industrianlæg. Det kan anvendes i lukkede varmeanlæg, lukkede køle- og varmekredse, trykluftanlæg, industrielt anlægsbyggeri samt brandsluknings- og sprinkleranlæg. Anlæg til tekniske gasser er angivet som anvendelse efter forespørgsel.

Systemet er ikke egnet til drikkevandsinstallationer eller brændgasser iht. DVGW G 260. Komponenterne er mærket med symbolet for ikke at være beregnet til drikkevandsinstallationer.

Rør og presforbindelse

Megapress kan anvendes til sorte, forzinkede, industrielt lakerede og pulverlakerede stålrør iht. DIN EN 10255 (tidligere DIN 2440, 2441 og 2442) samt DIN EN 10220 (tidligere DIN 2448/1 og 2458/1). Leverandørdata angiver en minimumsvægtykkelse på 1,0 mm for rør iht. DIN EN 10220 og desuden en minimumsvægtykkelse på 0,5 mm til dimension DN32.

Megapress-presfittings beskrives som stålpresfittings af stål 1.0308 med udvendig zink-nikkelbelægning. Produktdataene angiver også stål, kvalitet St. 35 (DIN 10308), som materiale ved tilslutningerne. Materialefeltet angiver siliciumbronze.

Mål og tilslutninger

  • Nominel diameter ved begge tilslutninger: 1 1/4"
  • Udvendig rørdiameter ved begge tilslutninger: 42,9 mm
  • Tilslutning 1: presforbindelse
  • Tilslutning 2: udvendigt konisk NPT-gevind
  • Længde: 94 mm
  • Reel arbejdslængde ved tilslutning 2: 47,5 mm
  • Nøglebredde: 46 mm
  • Vægtykkelse ved tilslutning 1 og 2: 1,0 mm
  • Konturkoder: V samt SC ved begge tilslutninger
  • Overfladebeskyttelse: zink-nikkel; overfladen er også angivet som forzinket

Tætning og driftsdata

Produktdataene angiver EPDM som tætningsmateriale og FKM som O-ring. For anvendelse med EPDM-tætning er driftsbetingelsen vand i et lukket system ved temperaturer op til 110 °C og et maksimalt tryk på 16 bar.

  • Maksimalt drifttryk: 16 bar, også angivet ved 20 °C og ved maksimal medietemperatur
  • Maksimal temperatur: 140 °C
  • Kontinuerlig middeltemperatur er angivet som -25 til +105 °C
  • Kontinuerligt temperaturområde er også angivet med minimum -25 °C og maksimum 110 °C for EPDM-tætning
  • Driftstemperatur er desuden angivet som -5 til +140 °C

Kontrol af upressede samlinger

Megapress-presfittings er synligt utætte, før de presses. Ved fyldning med vand ses udstrømning i trykområdet 1,0–6,5 bar. Ved prøvning med luft eller inerte gasser i området 22 mbar–3,0 bar ses et tydeligt trykfald på manometeret, så upressede samlinger kan opdages.

Øvrige oplysninger

Produktet er VdS-kontrolleret og UL-undersøgt. Det er angivet uden FM- og LPCB-undersøgelse, KIWA-certificering og gastilladelse QA. Det har ikke udlufter, aftap eller stopbuffer. Ved industrielle anvendelser med særlige krav henviser Viega til Viega Service Center.

Rør og fittings skal beskyttes mod udvendig korrosion og isoleres iht. gældende tekniske regler. Zink-nikkelbelægningen på presfittingen beskrives som korrosionsbeskyttelse, blandt andet ved kondensdannelse i køleanlæg; røret skal beskyttes med passende korrosionsforanstaltninger.

Specifikationer

  • Varenummer:
    033621032
  • EAN nummer:
    4015211695309
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    695309
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    Megapress bakke
  • Bøjningsradius:
    0.0 mm
  • Driftstemperatur:
    -5 til + 140 gr°C
  • Drifttryk max:
    16bar
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Lige
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    94.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Siliciumbronze
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med tilslutningsindikator:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    46.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    1 1/4"
  • Nominel diameter tilslutning 1:
    1 1/4"
  • O ring:
    FKM
  • Overflade:
    Forzinket
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Zink/nikkel
  • Overfladebeskyttelse tilslutning 2:
    Zink/nikkel
  • Reducerende:
    Ja
  • Reel arbejdslængde tilslutning 2:
    47.5 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    1 1/4"
  • Rørdimension 2:
    1 1/4"
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Temperatur Max.:
    140°C
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Udvendigt Amerikansk rørgevind konisk (NPT)
  • Trækfast:
    Ja
  • Type:
    Overgang
  • Udvendig rørdiameter tilslutning 2:
    42.9 mm
  • Udvendig rørdiameter tilslutning 1:
    42.9 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Zeta værdi:
    0.0
  • Producent/forhandler:
    Viega
