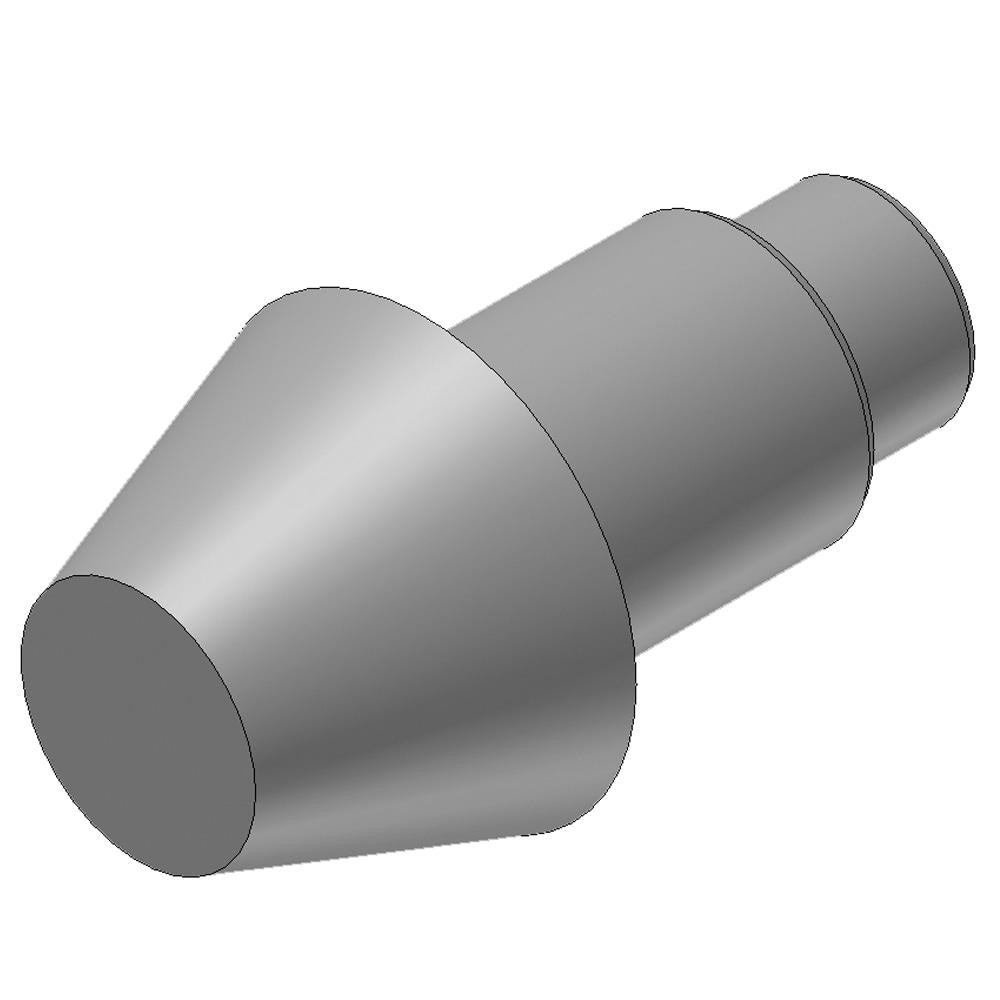

Parker Flange pin, 170 Flange machine, BF37-38/60

Generelle Funktioner

Maskinen er tilgængelig i 2 versioner: Par Flange® 170 ECO til brug på arbejdsborde og WorkCenter Par Flange® 170 WCM, som er monteret på et mobilt værktøjsskab. To hydrauliske cylindre, betjent af en håndpumpe, genererer den aksiale fremføringsbevægelse. Gasfjedre trækker flanse-enheden tilbage, når ventilen på håndpumpen åbnes. Rørene fastspændes mekanisk mellem et sæt matricer. Maskinen har et justerbart rørstop til rørpositionering (Rørstop) og et justerbart stop til den dybde, røret skal flanses til (Spindle Stop). Par Flange® maskiner leveres klar til brug. Værktøj skal bestilles separat. Sæt med spændematricer og flanse-pins er tilgængelige til almindelige rørstørrelser.

Fordele ved F37 Systemet

Maskinen kan flyttes med kran eller gaffeltruck. F37-systemet er et alternativ til konventionel svejsning af flanger inden for:

• Skibsbygning
• Olie- og gasudforskning
• Lignende industrier
• Omkostningsbesparelser – Sammenlignet med svejsning eller lodning er orbital flaring langt mindre tidskrævende. Speciel rørforberedelse og efterbehandling er ikke nødvendig. Flaring bruger kun en brøkdel af den energi, der kræves til lodning eller svejsning.
• Galvaniserede rør – Par Flange®-processen tillader brug af galvaniserede rør. Omkostningerne til rengøring, efterfølgende belægning eller maling spares.
• Overlegen tætningsevne – Orbital flaring-processen opnår en tætningsoverflade af overlegen kvalitet og mekanisk styrke.
• Proces/produktkoncept – Par Flange® maskiner er specielt designet til at matche Parker F37 Flange standarder. Maskiner, værktøjer og produkter er finjusteret til pålidelig ydeevne.
• Værkstedbrug – Det robuste maskindesign muliggør projektarbejde i rørværksteder på stedet.
• Kort spændelængde – Spændematricer til 37° flaring er optimeret til minimal lige rør længde.
• Nem at bruge – Alle betjeningsenheder er tydelige, så maskinbetjeningen er intuitiv.
• Kvalitet – Konsistente kvalitetsresultater opnås ved brug af anbefalede værdier for maskinindstilling.
• Konstant flangediameter – Diameteren på 37° flangen bestemmes af værktøjets kontur og justeringen af rørstoppet. Et diagram på maskinen angiver anbefalede indstillinger for rørstoppet.
• Forebyggelse af overflaring – Formen på 37° flangen bestemmes af værktøjets kontur og justeringen af Spindle Stop. Dette forhindrer vanskeligheder med at montere indsatsen i flangen.
• Fleksibel – Forskellige rørmaterialer og kvaliteter kan kræve specielle indstillinger af rørstop, Spindle Stop, flanseføring og flanse-kraft. For de bedste resultater kan disse parametre manuelt justeres baseret på operatørens erfaring.
• Ren – Par Flange®-processen er miljømæssigt ren og sikker. Da der ikke anvendes varme eller kemikalier, opstår der ingen farer fra dampe eller varme.
• Perfekt til arbejde på stedet – Maskinen har specielle beslag til transport med gaffeltruck og kran. Den brede base giver en sikker stand. Dette er særligt nyttigt til rørinstallation på stedet i værfter eller i olie- og gasudforskning.

Anvendelsesområder

• Værkstedbrug
• Projektarbejde
• Anlægsvedligeholdelse
• Montage på stedet
