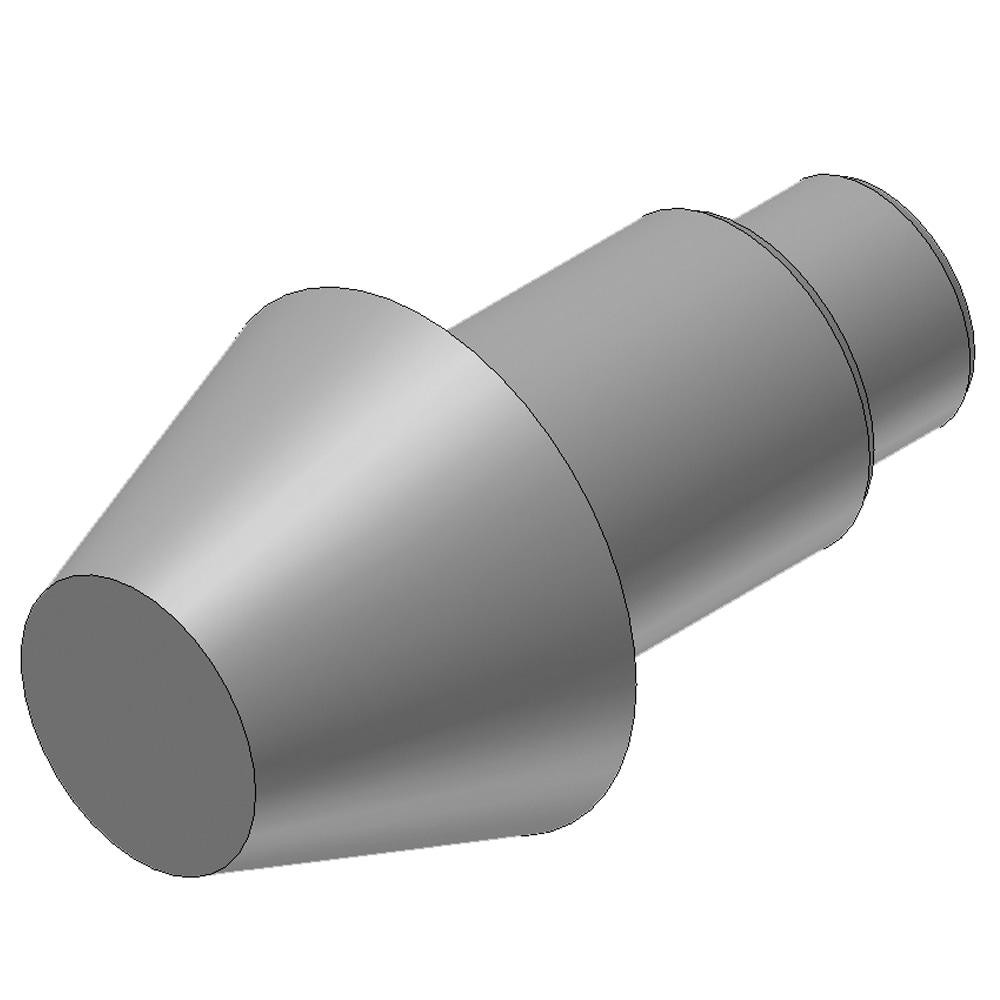

Parker flange pin til 170 flange maskine BF37-75/90

Om Parker Flange Pin til 170 Maskine

Maskinen er tilgængelig i 2 versioner: Par Flange® 170 ECO til brug på arbejdsbænk og WorkCenter Par Flange® 170 WCM, som er monteret på et mobilt værktøjsskab.

Drift og Funktioner

To hydrauliske cylindre, betjent af en håndpumpe, genererer den aksiale fremføring. Gasfjedre flytter flaring-enheden tilbage, når ventilen på håndpumpen åbnes. Rørene klemmes mekanisk fast mellem et sæt forme. Maskinen har et justerbart rørstop til rørpositionering (rørstop) og et justerbart stop til den rørdybde, der skal flares (spindelstop).

Par Flange® maskiner leveres klar til brug. Værktøj skal bestilles separat. Spændformssæt og flaring-pins er tilgængelige til almindelige rørstørrelser. Maskinen kan flyttes med kran eller gaffeltruck.

Fordele ved Par Flange® F37 Systemet

• F37-systemet er et alternativ til konventionel svejsning af flanger i skibsbygning, olie- og gasudforskning og lignende industrier.
• Omkostningsbesparelse: Sammenlignet med svejsning eller lodning er orbital flaring meget mindre tidskrævende. Speciel rørforberedelse og efterbehandling er ikke nødvendig. Flaring bruger kun en brøkdel af den energi, der kræves til lodning eller svejsning.
• Zinkbelagte rør: Processen tillader brug af zinkbelagte rør, hvilket sparer omkostninger til rengøring og efterfølgende belægning eller maling.
• Overlegen tætningsevne: Orbital flaring-processen opnår en tætningsoverflade af overlegen kvalitet og mekanisk styrke.
• Proces/produktkoncept: Maskinerne er specielt designet til at matche Parker F37 flange-standarder for pålidelig ydeevne.
• Værkstedbrug: Det robuste design muliggør projektarbejde i rørværksteder på stedet.
• Kort spændelængde: Spændforme til 37° flaring er optimeret til minimal lige rør-længde.
• Nem at bruge: Alle betjeningsenheder er tydelige, så maskinen er intuitiv at betjene.
• Kvalitet: Konsekvente kvalitetsresultater opnås ved brug af anbefalede indstillingsværdier for maskinen.
• Konstant flare-diameter: Diameteren på 37° flaren bestemmes af værktøjets kontur og justeringen af rørstoppet. Et diagram på maskinen angiver anbefalede indstillinger for rørstoppet.
• Forebyggelse af over-flaring: Formen på 37° flaren bestemmes af værktøjets kontur og justeringen af spindelstoppet. Dette forhindrer vanskeligheder med at passe indsatser i flaren.
• Fleksibel: Forskellige rørmaterialer og kvaliteter kan kræve specielle indstillinger af rørstop, spindelstop, flaring-tilførsel og flaring-kraft. For de bedste resultater kan disse parametre manuelt justeres baseret på operatørens erfaring.
• Ren proces: Processen er miljømæssigt ren og sikker, da der ikke anvendes varme eller kemikalier, hvilket eliminerer farer fra dampe eller varme.
• Perfekt til arbejde på stedet: Maskinen har specielle beslag til transport med gaffeltruck og kran, og dens brede base giver et sikkert standpunkt, ideel til rørinstallation på værfter eller i olie- og gasudforskning.

Anvendelsesområder

• Værkstedbrug
• Projektarbejde
• Anlægsvedligeholdelse
• Montage på stedet
• Skibsbygning
• Olie- og gasudforskning
• Lignende industrier
