Viega Prestabo XL-bøjning, 45°, 88,9 mm, forzinket stål, 597627

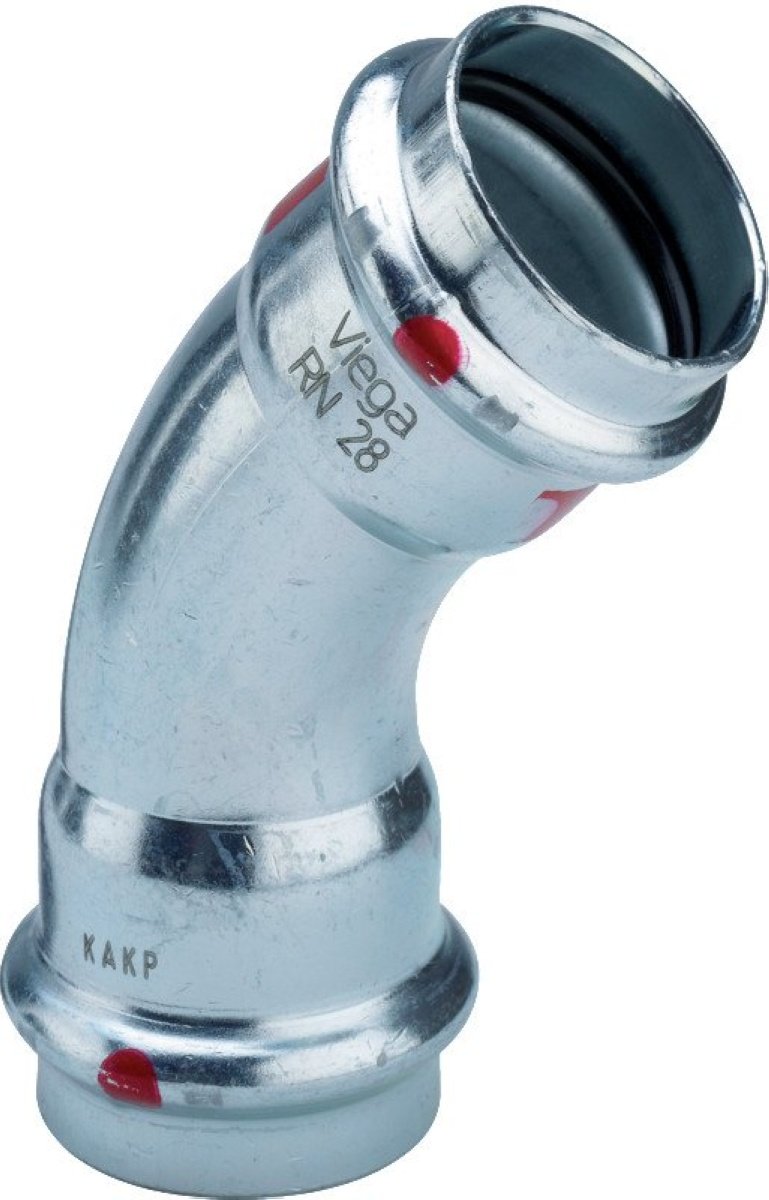

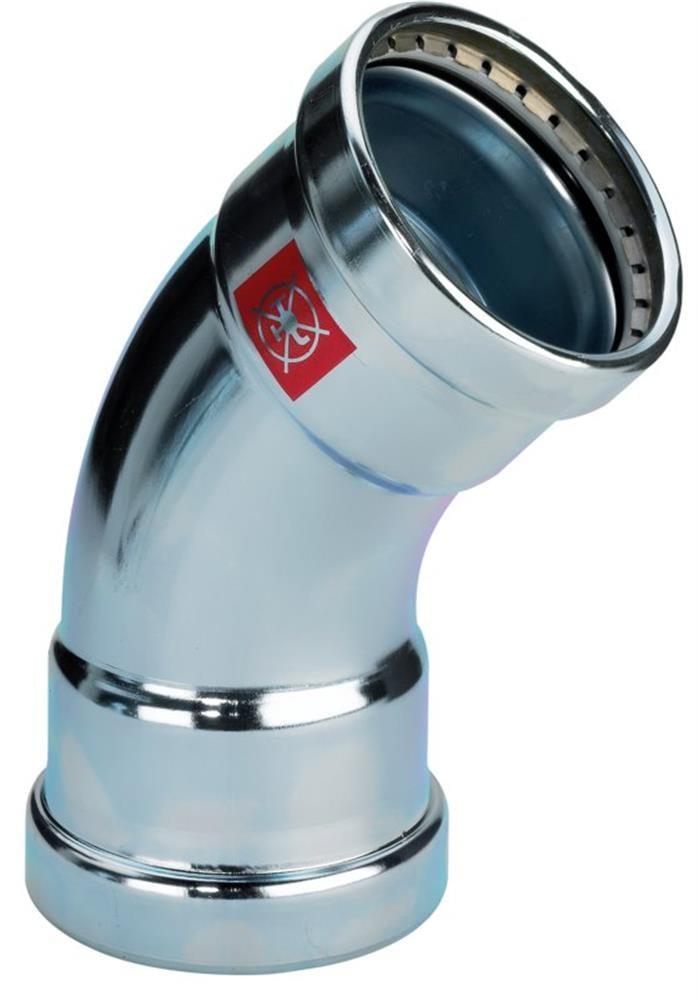

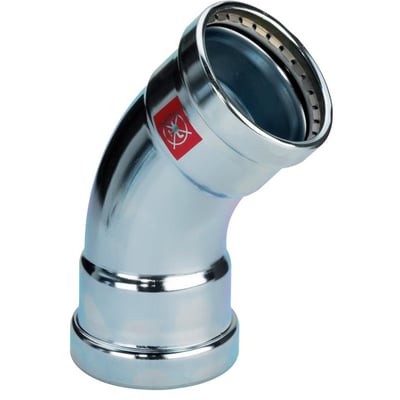

Viega Prestabo XL-bøjning i forzinket stål med 45° vinkel og to presmuffer til 88,9 mm rør, set skråt forfra.Viega Prestabo XL-bøjning set tæt på fra en anden vinkel med synlig muffe, indgravering og røde markeringer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Onsdag d. 18/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo XL-bøjning med 45° vinkel og to presmuffer til 88,9 mm rør. Forzinket stål med EPDM-pakning og SC-Contur. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033904089
  • EAN nr.:
    4015211597627
  • Typenr.:
    597627
pr. stk. inkl. moms
786,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Prestabo XL-bøjning til Prestabo-presfittingsystemet har en vinkel på 45° og to presmuffer til rør med en udvendig diameter på 88,9 mm (DN 80). Bøjningen er udført i stål, er trækfast og leveres med EPDM-pakning. Den er ikke reducerende eller excentrisk.

  • Tilslutning: pres/pres, muffe/muffe
  • Dimension: 88,9 mm på begge tilslutninger, DN 80
  • Vinkel: 45°
  • Materiale: ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3
  • Overflade: galvanisk forzinket udvendigt med et zinklag på 8–15 µm, blå kromateret
  • Stålkvaliteten for tilslutningerne er også angivet som St. 35 iht. DIN 10308
  • Tætningsmateriale: EPDM
  • Type: 1-styks bøjning
  • Varenummer: 033904089; typenummer: 597627; EAN: 4015211597627
  • Oprindelsesland: Tyskland

SC-Contur og presforbindelser

Bøjningen har SC-Contur. En fitting, der ikke er blevet presset, bliver synligt utæt, når anlægget fyldes. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er registreringsområdet 22 hPa–0,3 MPa. Tilslutningerne er angivet med SC-kontur, og fittingens konturkode er V.

Anvendelse og driftsdata

Prestabo-systemet anvendes blandt andet til varmeanlæg, industri- og anlægsbyggeri, vandbaserede lukkede kølekredse, solvarmeanlæg og klimaanlæg. Systemdokumentationen angiver også sprinkleranlæg og trykluftanlæg med sendzimirforzinkede rør. Fittingen er ikke beregnet til drikkevandsinstallationer. Den røde markering på Prestabo-komponenter angiver dette og hjælper med at skelne dem fra Viega Sanpress Inox-artikler af rustfrit stål.

  • Driftstryk: maks. 1,6 MPa (PN 16), svarende til 16 bar ved 20 °C
  • Driftsbetingelser med EPDM-pakning: maks. 110 °C
  • Angivet kontinuerligt medietemperaturområde: -25 til 105 °C
  • Ingen udlufter, aftap eller stopbuffer

Prestabo-systemet

Prestabo-systemets standarddimensioner er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm. Systemrør fås som ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3 med galvanisk forzinkning udvendigt, som tilsvarende rør med hvid polypropylenkappe (PP, RAL 9001) samt som ulegeret stål 1.0215 (E220) iht. DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.

Kontrol og klassificering

  • VdS-kontrolleret: ja
  • UL-undersøgelse: ja
  • FM- og LPCB-undersøgelse: nej
  • KIWA-certificering og gastilladelse QA: nej

Specifikationer

  • Varenummer:
    033904089
  • EAN nummer:
    4015211597627
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    597627
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Diameter:
    88,9 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 80
  • Nominel diameter tilslutning 1:
    DN 80
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    2 muffer
  • Reducerende:
    Nej
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    88,9mm
  • Rørdimension 2:
    88,9mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    88.9 mm
  • Udvendig rørdiameter tilslutning 1:
    88.9 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
