Viega Prestabo bøjning, 45°, muffe/nippel, 76,1 mm, DN 65

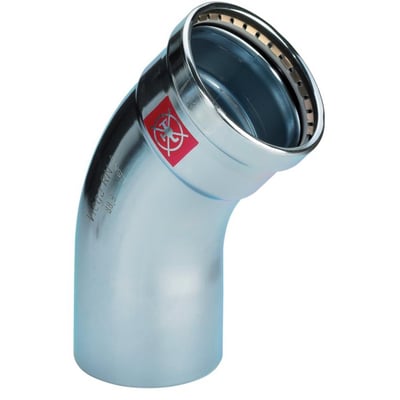

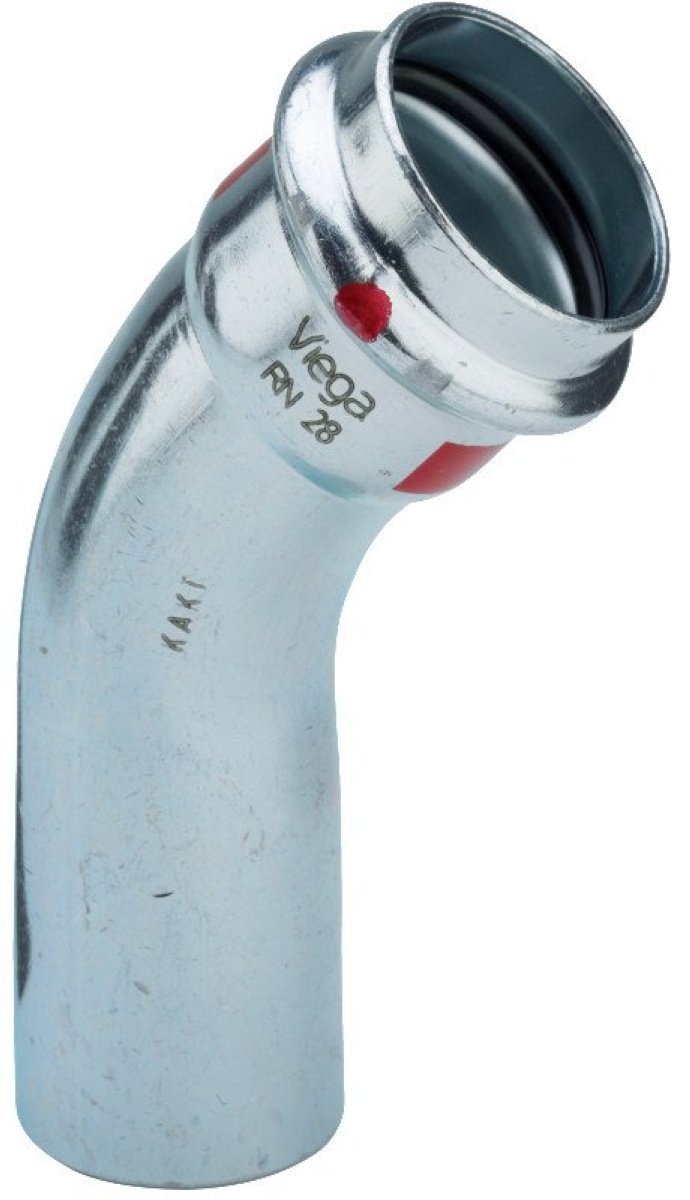

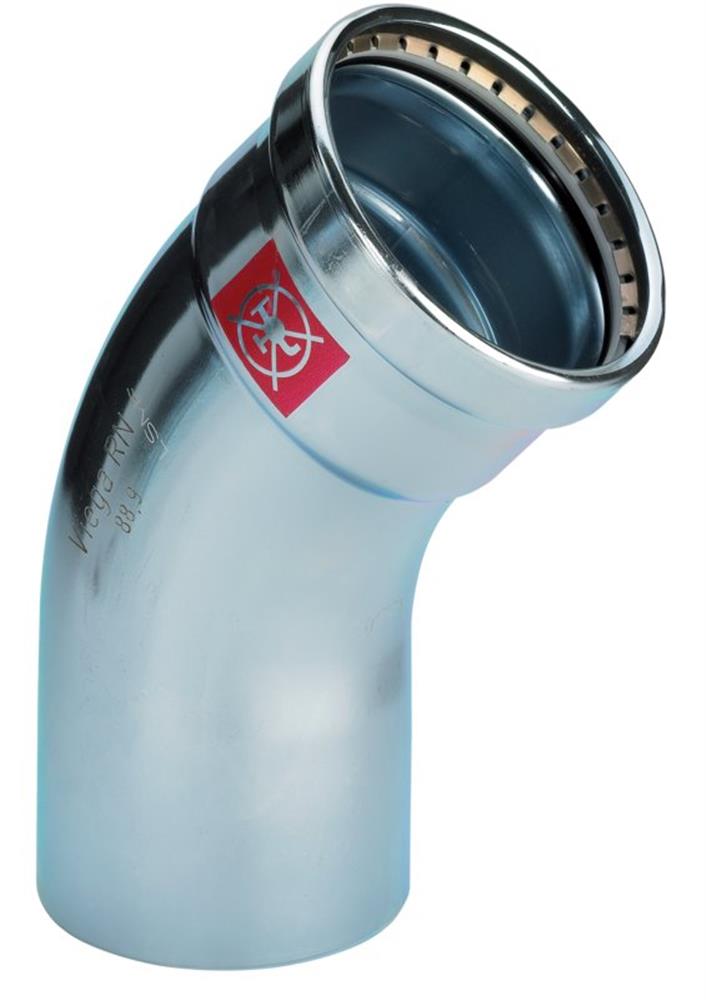

Viega Prestabo 45°-bøjning i sølvfarvet stål, set skråt med presmuffens åbning og rødt mærke synligt.Viega Prestabo 45°-bøjning i sølvfarvet stål, set fra en anden vinkel med den åbne muffe øverst.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo XL-bøjning i forzinket stål med EPDM-pakning og SC-Contur. 45° vinkel, 76,1 mm og DN 65. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033903076
  • EAN nr.:
    4015211597696
  • Typenr.:
    597696
pr. stk. inkl. moms
664,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Viega Prestabo bøjning, 45°, muffe/nippel, 76,1 mm, DN 65

Denne 1-delte bøjning fra Viega Prestabo-systemet er fremstillet af forzinket stål og har en 45° vinkel. Den har en indstiksende og en presstilslutning, begge til rør med en udvendig diameter på 76,1 mm og nominel diameter DN 65. Bøjningen er forsynet med en EPDM-pakning og SC-Contur.

Prestabo-komponenter er markeret med rødt for at skelne dem fra blandt andet Sanpress Inox-artikler af rustfrit stål. Mærkningen angiver, at systemet ikke må anvendes til drikkevandsinstallationer.

SC-Contur og anvendelse

SC-Contur gør det muligt at opdage fittings, der ikke er presset, ved fyldning eller tæthedsprøvning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa.

Prestabo-systemet anvendes blandt andet til varme-, industri- og anlægsinstallationer, solvarme og klimaanlæg. Systemet kan også anvendes til vandbaserede, lukkede kølekredse. Sprinkleranlæg og trykluftanlæg er angivet til systemrør, der er sendzimirforzinket. Trykluftanvendelsen er desuden angivet med en grænse på under 25 mg/m².

Tekniske oplysninger

  • Vinkel: 45°
  • Dimensioner: 76,1 mm i begge ender; DN 65
  • Tilslutninger: indstik og pressystem, muffe/nippel
  • Materiale: stål, materialekvalitet St. 35 (DIN 10308)
  • Overflade: galvanisk/elektrolytisk zinkbelagt; overfladen er angivet som blå kromateret i systembeskrivelsen
  • Pakning: EPDM
  • Temperatur: kontinuerligt temperaturområde angivet til −25 til 105 °C; maksimal middeltemperatur med EPDM-pakning er angivet til 110 °C
  • Maksimalt arbejdstryk ved 20 °C: 16 bar; systemets maksimale driftstryk med EPDM-pakning er 1,6 MPa (PN 16)
  • System- og konturdata: systembundet, trækfast, konturkode V samt SC-kontur ved begge tilslutninger
  • Udførelse: ikke excentrisk eller reducerende; uden udlufter, aftap og stopbuffer
  • Kontrol og undersøgelser: VdS-kontrolleret og UL-undersøgt. Den er ikke angivet som FM-, LPCB-, ULC- eller KIWA-certificeret, og gastilladelse QA er ikke angivet.
  • Varenummer: 033903076; typenummer: 597696; EAN: 4015211597696

Prestabo-systemets rør og dimensioner

Prestabo-systembeskrivelsen omfatter systemrør af ulegeret stål 1.0308 (E235) efter DIN EN 10305-3 med galvanisk forzinkning udvendigt. Der findes også en variant af 1.0308 (E235) med udvendig galvanisk forzinkning og hvid polypropylenkappe (PP, RAL 9001) samt rør af ulegeret stål 1.0215 (E220) efter DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.

Systemets standarddimensioner er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm.

Specifikationer

  • Varenummer:
    033903076
  • EAN nummer:
    4015211597696
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    597696
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Diameter:
    76,1 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 65
  • Nominel diameter tilslutning 1:
    DN 65
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    Muffe/nippel
  • Reducerende:
    Nej
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    76,1mm
  • Rørdimension 2:
    76,1mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    76.1 mm
  • Udvendig rørdiameter tilslutning 1:
    76.1 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
